数码管直流稳压电源的设计与制作

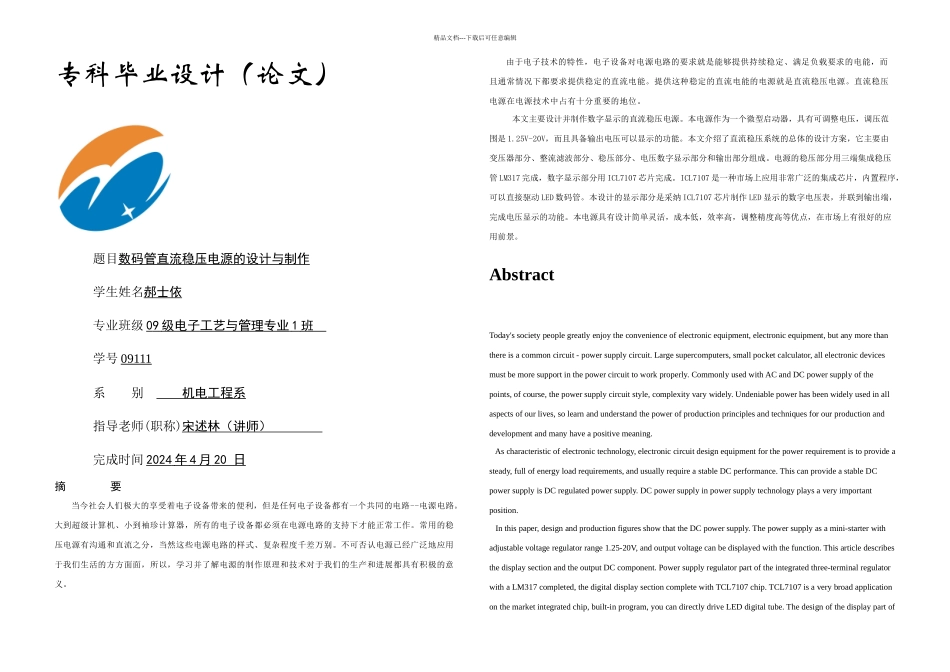

数码管直流稳压电源的设计与制作_第1页
1/16

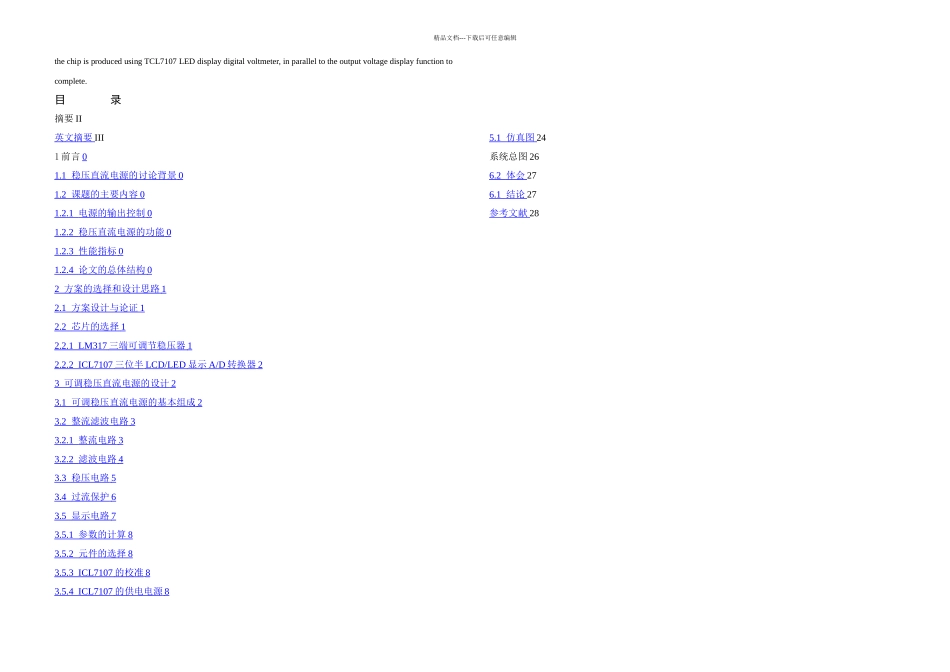

数码管直流稳压电源的设计与制作_第2页
2/16
数码管直流稳压电源的设计与制作_第3页
3/16
精品文档---下载后可任意编辑专科毕业设计(论文)题目数码管直流稳压电源的设计与制作学生姓名郝士依专业班级 0 9 级电子 工艺与管理 专业 1 班 学号 09111系 别 机电工程系指导老师(职称)宋述林 (讲师) 完成时间 2024 年 4 月 20 日 摘 要当今社会人们极大的享受着电子设备带来的便利,但是任何电子设备都有一个共同的电路--电源电路。大到超级计算机、小到袖珍计算器,所有的电子设备都必须在电源电路的支持下才能正常工作。常用的稳压电源有沟通和直流之分,当然这些电源电路的样式、复杂程度千差万别。不可否认电源已经广泛地应用于我们生活的方方面面,所以,学习并了解电源的制作原理和技术对于我们的生产和进展都具有积极的意义。由于电子技术的特性,电子设备对电源电路的要求就是能够提供持续稳定、满足负载要求的电能,而且通常情况下都要求提供稳定的直流电能。提供这种稳定的直流电能的电源就是直流稳压电源。直流稳压电源在电源技术中占有十分重要的地位。本文主要设计并制作数字显示的直流稳压电源。本电源作为一个微型启动器,具有可调整电压,调压范围是 1.25V-20V,而且具备输出电压可以显示的功能。本文介绍了直流稳压系统的总体的设计方案,它主要由变压器部分、整流滤波部分、稳压部分、电压数字显示部分和输出部分组成。电源的稳压部分用三端集成稳压管 LM317 完成,数字显示部分用 ICL7107 芯片完成。ICL7107 是一种市场上应用非常广泛的集成芯片,内置程序,可以直接驱动 LED 数码管。本设计的显示部分是采纳 ICL7107 芯片制作 LED 显示的数字电压表,并联到输出端,完成电压显示的功能。本电源具有设计简单灵活,成本低,效率高,调整精度高等优点,在市场上有很好的应用前景。AbstractToday's society people greatly enjoy the convenience of electronic equipment, electronic equipment, but any more than there is a common circuit - power supply circuit. Large supercomputers, small pocket calculator, all electronic devices must be more support in the power circuit to work properly. Commonly used with AC and DC power supply of the points, of course, the power supply circuit style, complexity vary widely. Undeniable power has been widely used in all aspects of our...
