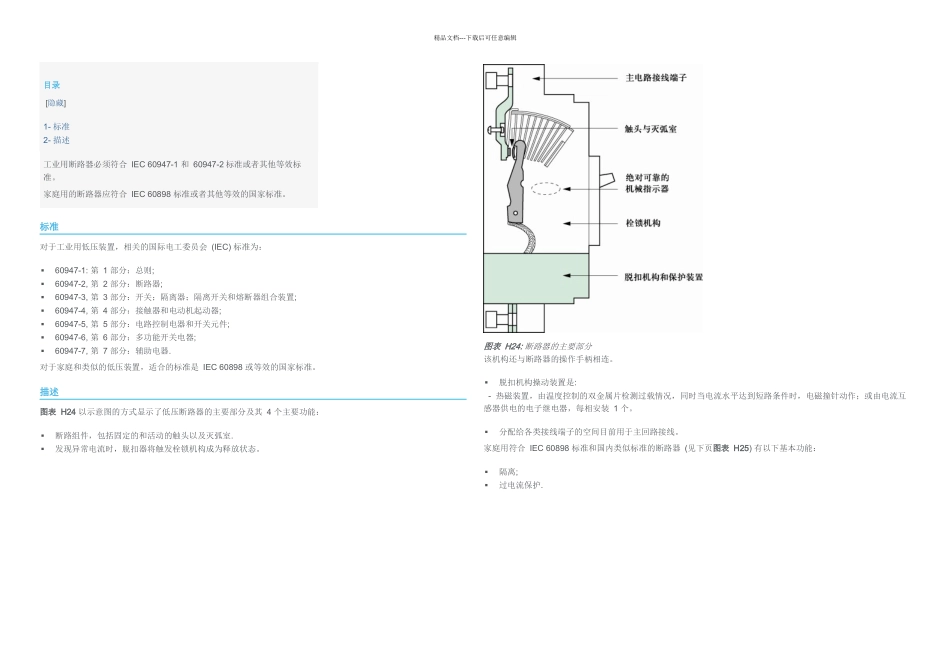

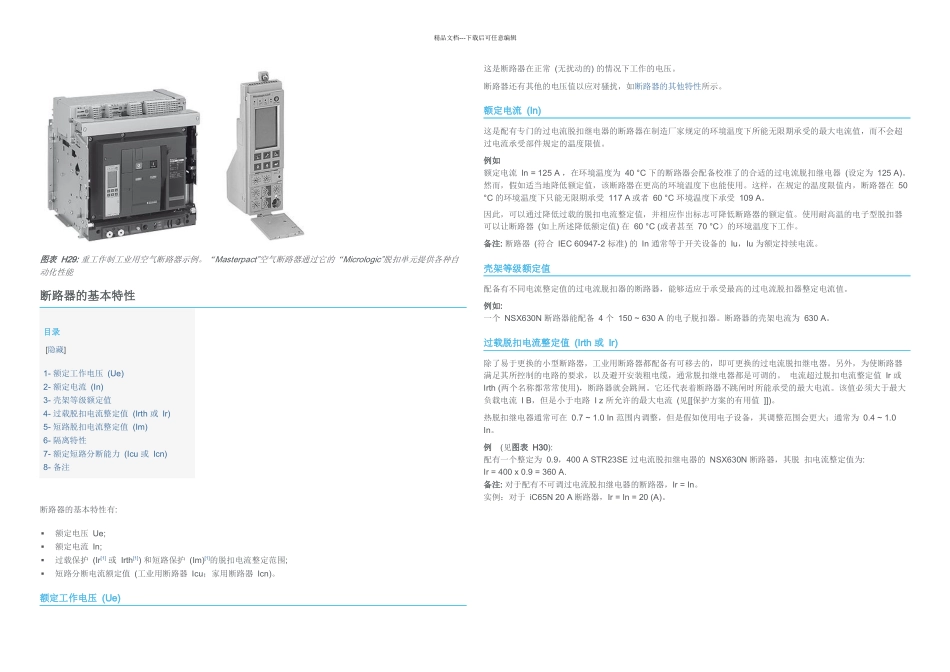

精品文档---下载后可任意编辑目录 [隐藏] 1- 标准2- 描述工业用断路器必须符合 IEC 60947-1 和 60947-2 标准或者其他等效标准。家庭用的断路器应符合 IEC 60898 标准或者其他等效的国家标准。标准对于工业用低压装置，相关的国际电工委员会 (IEC) 标准为：60947-1: 第 1 部分：总则;60947-2, 第 2 部分：断路器;60947-3, 第 3 部分：开关；隔离器；隔离开关和熔断器组合装置;60947-4, 第 4 部分：接触器和电动机起动器;60947-5, 第 5 部分：电路控制电器和开关元件;60947-6, 第 6 部分：多功能开关电器;60947-7, 第 7 部分：辅助电器.对于家庭和类似的低压装置，适合的标准是 IEC 60898 或等效的国家标准。描述图表 H24 以示意图的方式显示了低压断路器的主要部分及其 4 个主要功能：断路组件，包括固定的和活动的触头以及灭弧室.发现异常电流时，脱扣器将触发栓锁机构成为释放状态。图表 H24: 断路器的主要部分该机构还与断路器的操作手柄相连。脱扣机构操动装置是: - 热磁装置，由温度控制的双金属片检测过载情况，同时当电流水平达到短路条件时，电磁撞针动作；或由电流互感器供电的电子继电器，每相安装 1 个。分配给各类接线端子的空间目前用于主回路接线。家庭用符合 IEC 60898 标准和国内类似标准的断路器 (见下页图表 H25) 有以下基本功能：隔离;过电流保护.精品文档---下载后可任意编辑图表 H25: 具有过电流保护和电路隔离功能的家用型的断路器如图表 H26 所示，通过附加一个功能模块，可以适配一些断路器以提供对地泄漏电流的灵敏检测 (30 mA) 功能而使断路器跳闸，而其他的型式有 (符合 IEC 61009 标准的 RCBO (剩余电流动作断路器) 以及符合 IEC 60947-2 标准 (附录 B) 的 CBR (剩余电流断路器) 都有剩余电流特性。除上述功能外，通过附加模块还能为基本断路器增添更多的功能，如图表 H27 所示；特别是遥控和指示 (分闸-合闸-故障)。图表 H26: 附加一个模块能够给上述 (图表 H25) 家用型断路器增加电击保护功能图表 H27: 低压模块式开关设备组件“Multi9”系统符合 IEC 60947-2 标准的工业用塑壳断路器已问世，通过附加一些可适配的模块，可以为上述的断路器增加一些类似的辅助功能 (见图表 H28)。符合 IEC 947-2 标准、额定电流值较高的重工作制工业用空气断路器，具有多种内置的通信和电子功能 (见图表...
