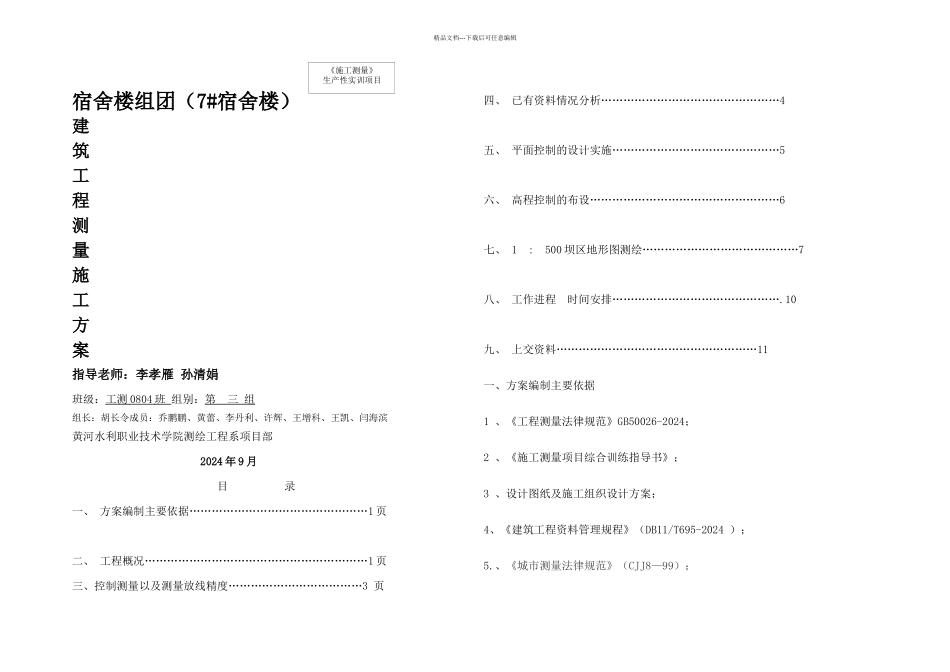

精品文档---下载后可任意编辑宿舍楼组团（7#宿舍楼）建筑工程测量施工方案指导老师：李孝雁 孙清娟班级：工测 0804 班 组别：第 三 组组长：胡长令成员：乔鹏鹏、黄蕾、李丹利、许辉、王增科、王凯、闫海滨黄河水利职业技术学院测绘工程系项目部 2024 年 9 月 目 录一、 方案编制主要依据…………………………………………1 页二、 工程概况……………………………………………………1 页三、控制测量以及测量放线精度………………………………3 页 四、 已有资料情况分析…………………………………………4五、 平面控制的设计实施………………………………………5六、 高程控制的布设……………………………………………6七、 1 : 500 坝区地形图测绘……………………………………7八、 工作进程 时间安排……………………………………….10九、 上交资料………………………………………………11 一、方案编制主要依据 1 、《工程测量法律规范》GB50026-2024；2 、《施工测量项目综合训练指导书》；3 、设计图纸及施工组织设计方案；4、《建筑工程资料管理规程》（DB11/T695-2024 ）；5.、《城市测量法律规范》（CJJ8—99）；《施工测量》生产性实训项目精品文档---下载后可任意编辑6、黄河水利职业技术学院校内埋石控制点坐标。二、工程概况 本工程区位于开封市东京大道西段黄河水院西校区，地处东经 114°28′，北纬34°48′。 北望果园，南至东京大道，西有河南大学公寓楼，东与建筑群相依，面积约 9333㎡；工程区为平原地区，高程为 74m 左右，通视条件良好。本测区内四季分明，年平均气温 20－25℃。九月平均气温 26－28℃。地势平坦，便于测量作业。 道路交综复杂，并且有众多的建筑物，并且有大片的水域，因此在布设控制网时应避开建筑物和水域，给测量工作带来不便。本次实习承担的是七号楼的建设，周围有八号宿舍楼以及十二号宿舍楼，因此可以考虑利用已有建筑物；或者也可以考虑将施工坐标测量坐标进行转换，进而进行坐标放样测量，占地面积虽然不大、但建筑类型多，结构造型复杂，测量工作显得尤为重要。因此本项目为测量工程精心制定了专项方案。三、控制测量精度以及放线测量精度要求：控制测量精度要求：精品文档---下载后可任意编辑测量放线精度要求：精品文档---下载后可任意编辑1 、基础放线允许误差 长度 L 、宽度 B 的尺寸（ m ） 允许误差（ mm ） L （ B ） ≤...
