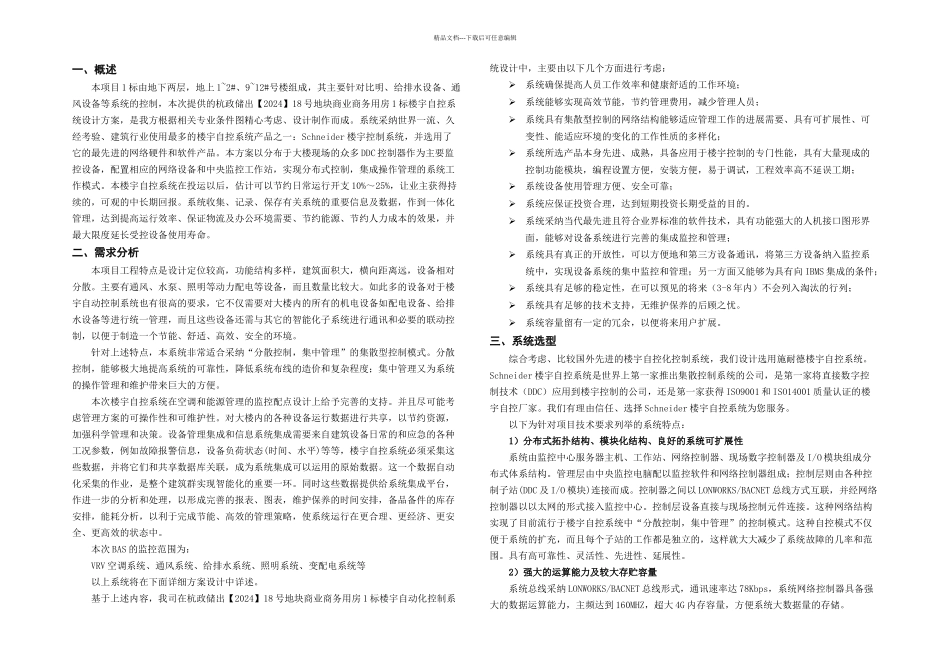

精品文档---下载后可任意编辑一、概述本项目 1 标由地下两层，地上 1~2#、9~12#号楼组成，其主要针对比明、给排水设备、通风设备等系统的控制，本次提供的杭政储出【2024】18 号地块商业商务用房 1 标楼宇自控系统设计方案，是我方根据相关专业条件图精心考虑、设计制作而成。系统采纳世界一流、久经考验、建筑行业使用最多的楼宇自控系统产品之一：Schneider 楼宇控制系统，并选用了它的最先进的网络硬件和软件产品。本方案以分布于大楼现场的众多 DDC 控制器作为主要监控设备，配置相应的网络设备和中央监控工作站，实现分布式控制，集成操作管理的系统工作模式。本楼宇自控系统在投运以后，估计可以节约日常运行开支 10%～25%，让业主获得持续的，可观的中长期回报。系统收集、记录、保存有关系统的重要信息及数据，作到一体化管理，达到提高运行效率、保证物流及办公环境需要、节约能源、节约人力成本的效果，并最大限度延长受控设备使用寿命。二、需求分析本项目工程特点是设计定位较高，功能结构多样，建筑面积大，横向距离远，设备相对分散。主要有通风、水泵、照明等动力配电等设备，而且数量比较大。如此多的设备对于楼宇自动控制系统也有很高的要求，它不仅需要对大楼内的所有的机电设备如配电设备、给排水设备等进行统一管理，而且这些设备还需与其它的智能化子系统进行通讯和必要的联动控制，以便于制造一个节能、舒适、高效、安全的环境。针对上述特点，本系统非常适合采纳“分散控制，集中管理”的集散型控制模式。分散控制，能够极大地提高系统的可靠性，降低系统布线的造价和复杂程度；集中管理又为系统的操作管理和维护带来巨大的方便。本次楼宇自控系统在空调和能源管理的监控配点设计上给予完善的支持。并且尽可能考虑管理方案的可操作性和可维护性。对大楼内的各种设备运行数据进行共享，以节约资源，加强科学管理和决策。设备管理集成和信息系统集成需要来自建筑设备日常的和应急的各种工况参数，例如故障报警信息，设备负荷状态(时间、水平)等等，楼宇自控系统必须采集这些数据，并将它们和共享数据库关联，成为系统集成可以运用的原始数据。这一个数据自动化采集的作业，是整个建筑群实现智能化的重要一环。同时这些数据提供给系统集成平台，作进一步的分析和处理，以形成完善的报表、图表，维护保养的时间安排，备品备件的库存安排，能耗分析，以利于完成节能、高效的管理策略，使系统运行在更合理、更经济、更...
