明洞监控量测方案

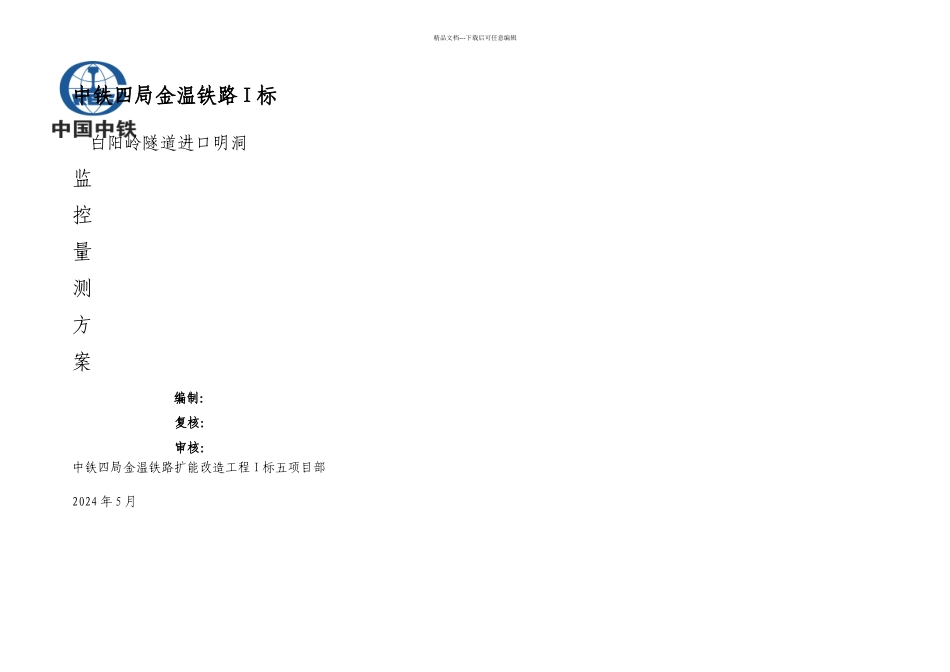

明洞监控量测方案_第1页
1/16

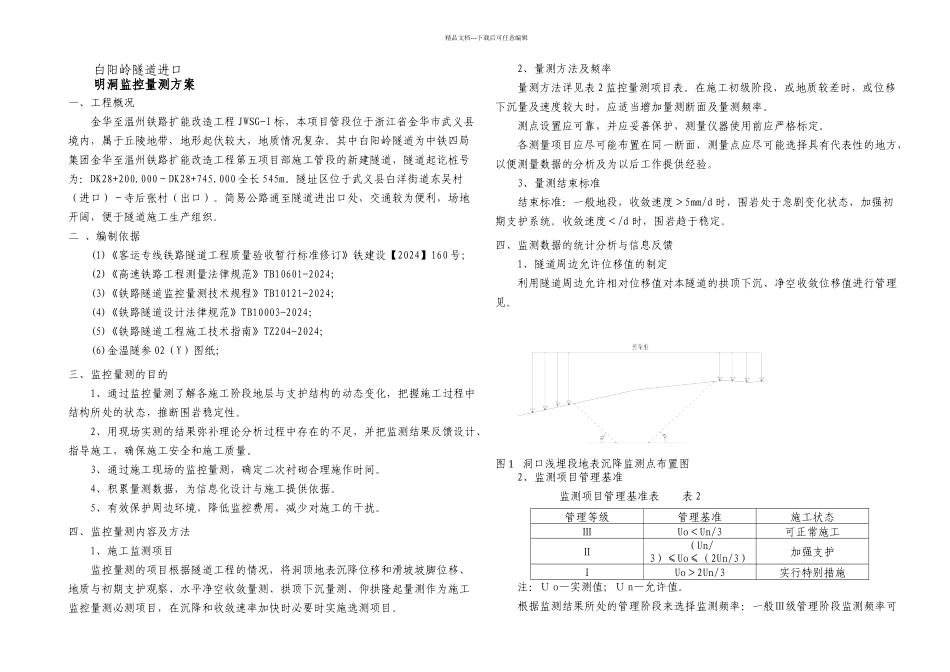

明洞监控量测方案_第2页
2/16

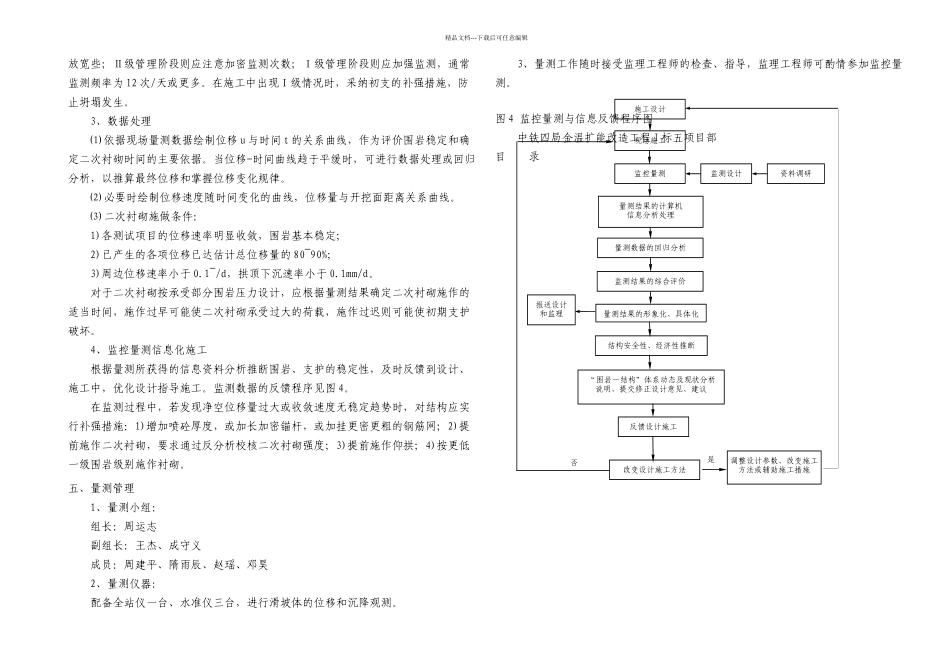

明洞监控量测方案_第3页
3/16
精品文档---下载后可任意编辑中铁四局金温铁路 I 标 白阳岭隧道进口明洞监控量测方案编制:复核:审核:中铁四局金温铁路扩能改造工程 I 标五项目部2024 年 5 月精品文档---下载后可任意编辑白阳岭隧道进口明洞监控量测方案一、工程概况金华至温州铁路扩能改造工程 JWSG-I 标,本项目管段位于浙江省金华市武义县境内,属于丘陵地带,地形起伏较大,地质情况复杂。其中白阳岭隧道为中铁四局集团金华至温州铁路扩能改造工程第五项目部施工管段的新建隧道,隧道起讫桩号为:DK28+200.000~DK28+745.000 全长 545m。隧址区位于武义县白洋街道东吴村(进口)~寺后张村(出口)。简易公路通至隧道进出口处,交通较为便利,场地开阔,便于隧道施工生产组织。二 、编制依据(1)《客运专线铁路隧道工程质量验收暂行标准修订》铁建设【2024】160 号;(2)《高速铁路工程测量法律规范》TB10601-2024;(3)《铁路隧道监控量测技术规程》TB10121-2024;(4)《铁路隧道设计法律规范》TB10003-2024;(5)《铁路隧道工程施工技术指南》TZ204-2024;(6)金温隧参 02(Y)图纸;三、监控量测的目的1、通过监控量测了解各施工阶段地层与支护结构的动态变化,把握施工过程中结构所处的状态,推断围岩稳定性。2、用现场实测的结果弥补理论分析过程中存在的不足,并把监测结果反馈设计、指导施工,确保施工安全和施工质量。3、通过施工现场的监控量测,确定二次衬砌合理施作时间。4、积累量测数据,为信息化设计与施工提供依据。5、有效保护周边环境,降低监控费用,减少对施工的干扰。四、监控量测内容及方法1、施工监测项目监控量测的项目根据隧道工程的情况,将洞顶地表沉降位移和滑坡坡脚位移、地质与初期支护观察、水平净空收敛量测、拱顶下沉量测、仰拱隆起量测作为施工监控量测必测项目,在沉降和收敛速率加快时必要时实施选测项目。2、量测方法及频率量测方法详见表 2 监控量测项目表。在施工初级阶段,或地质较差时,或位移下沉量及速度较大时,应适当增加量测断面及量测频率。测点设置应可靠,并应妥善保护,测量仪器使用前应严格标定。各测量项目应尽可能布置在同一断面,测量点应尽可能选择具有代表性的地方,以便测量数据的分析及为以后工作提供经验。3、量测结束标准结束标准:一般地段,收敛速度>5mm/d 时,围岩处于急剧变化状态,加强初期支护系统。收敛速度</d 时,围岩趋于稳定。四、监测数据的统计分析与信息反馈1、隧道周边允许位移...
