智力竞赛抢答器逻辑电路设计VIP专享

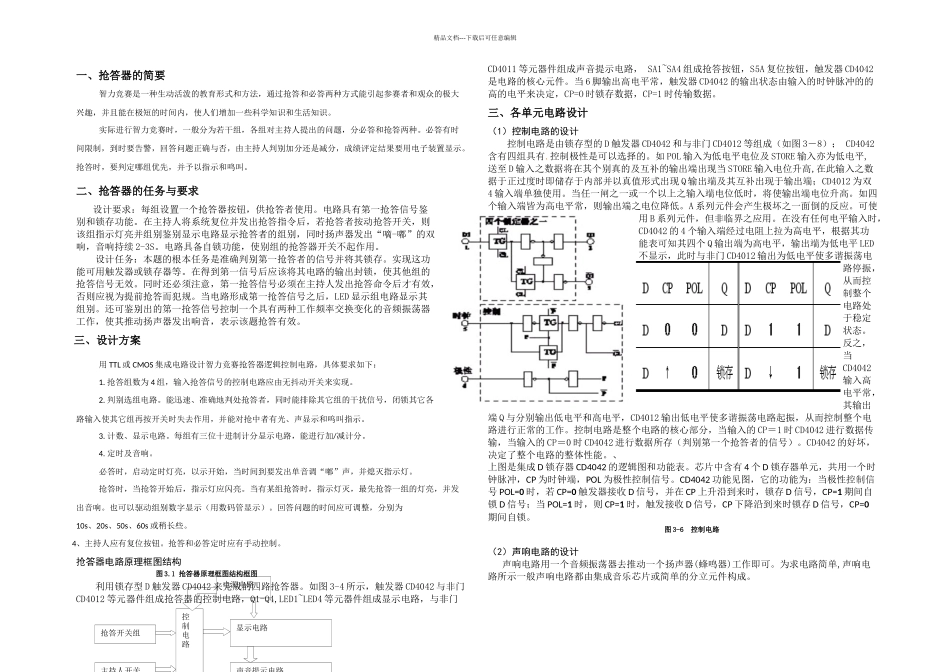

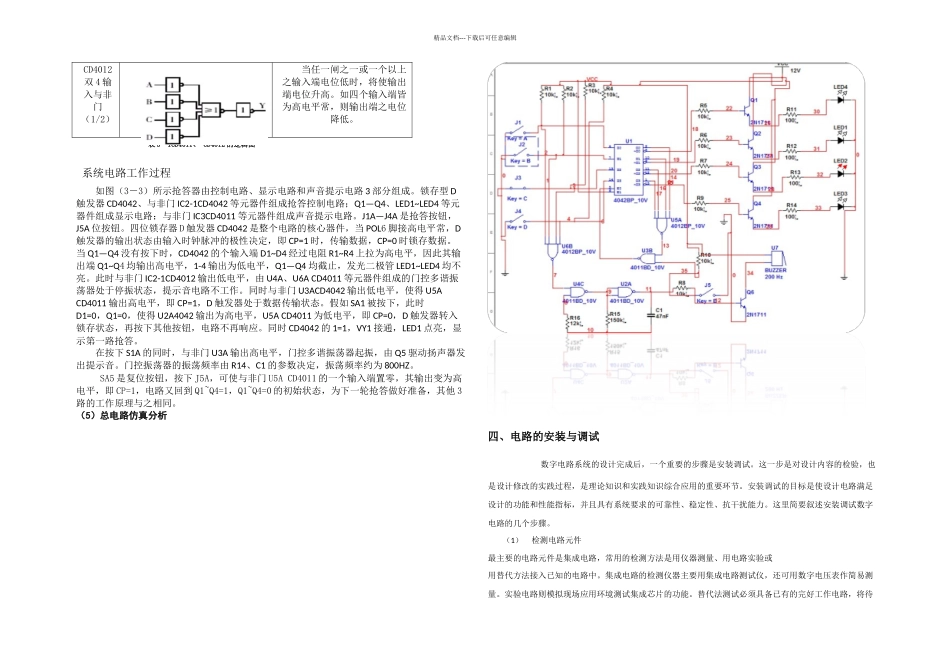

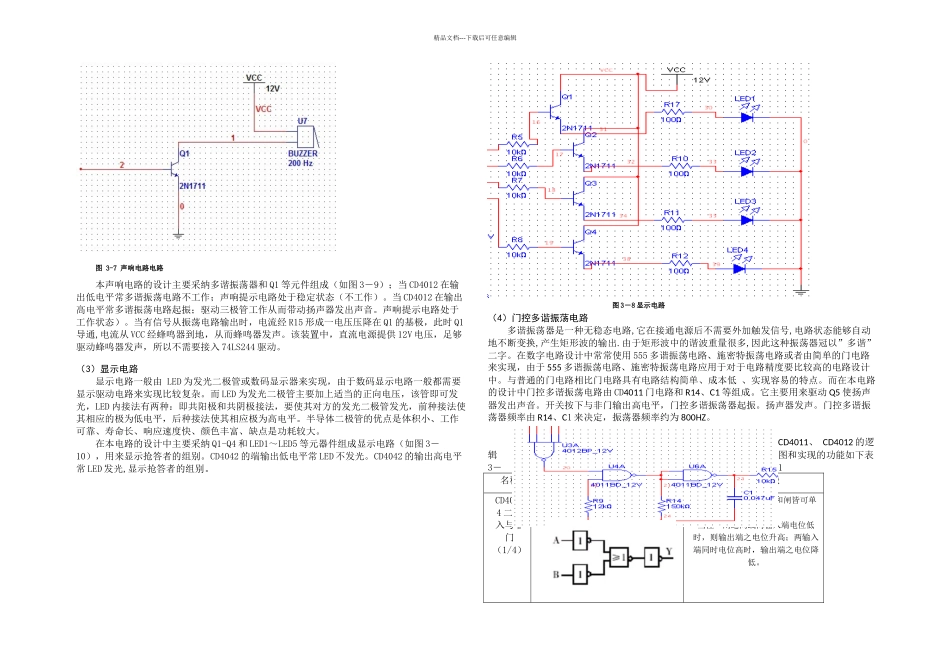

声音提示电路电源电路主持人开关显示电路控制电路抢答开关组精品文档---下载后可任意编辑一、抢答器的简要智力竞赛是一种生动活泼的教育形式和方法，通过抢答和必答两种方式能引起参赛者和观众的极大兴趣，并且能在极短的时间内，使人们增加一些科学知识和生活知识。实际进行智力竞赛时，一般分为若干组，各组对主持人提出的问题，分必答和抢答两种。必答有时间限制，到时要告警，回答问题正确与否，由主持人判别加分还是减分，成绩评定结果要用电子装置显示。抢答时，要判定哪组优先，并予以指示和鸣叫。二、抢答器的任务与要求设计要求：每组设置一个抢答器按钮，供抢答者使用。电路具有第一抢答信号鉴别和锁存功能。在主持人将系统复位并发出抢答指令后，若抢答者按动抢答开关，则该组指示灯亮并组别鉴别显示电路显示抢答者的组别，同时扬声器发出“嘀-嘟”的双响，音响持续 2-3S。电路具备自锁功能，使别组的抢答器开关不起作用。设计任务：本题的根本任务是准确判别第一抢答者的信号并将其锁存。实现这功能可用触发器或锁存器等。在得到第一信号后应该将其电路的输出封锁，使其他组的抢答信号无效。同时还必须注意，第一抢答信号必须在主持人发出抢答命令后才有效，否则应视为提前抢答而犯规。当电路形成第一抢答信号之后，LED 显示组电路显示其组别。还可鉴别出的第一抢答信号控制一个具有两种工作频率交换变化的音频振荡器工作，使其推动扬声器发出响音，表示该题抢答有效。三、设计方案用 TTL 或 CMOS 集成电路设计智力竞赛抢答器逻辑控制电路，具体要求如下：1. 抢答组数为 4 组，输入抢答信号的控制电路应由无抖动开关来实现。2. 判别选组电路。能迅速、准确地判处抢答者，同时能排除其它组的干扰信号，闭锁其它各路输入使其它组再按开关时失去作用，并能对抢中者有光、声显示和呜叫指示。3. 计数、显示电路。每组有三位十进制计分显示电路，能进行加/减计分。4. 定时及音响。必答时，启动定时灯亮，以示开始，当时间到要发出单音调“嘟”声，并熄灭指示灯。抢答时，当抢答开始后，指示灯应闪亮。当有某组抢答时，指示灯灭，最先抢答一组的灯亮，并发出音响。也可以驱动组别数字显示（用数码管显示）。回答问题的时间应可调整，分别为10s、20s、50s、60s 或稍长些。4、主持人应有复位按钮。抢答和必答定时应有手动控制。抢答器电路原理框图结构图 3.1 抢答器原理框图结构框图利用锁存型 D 触发器 CD4042 来完成的四路...
