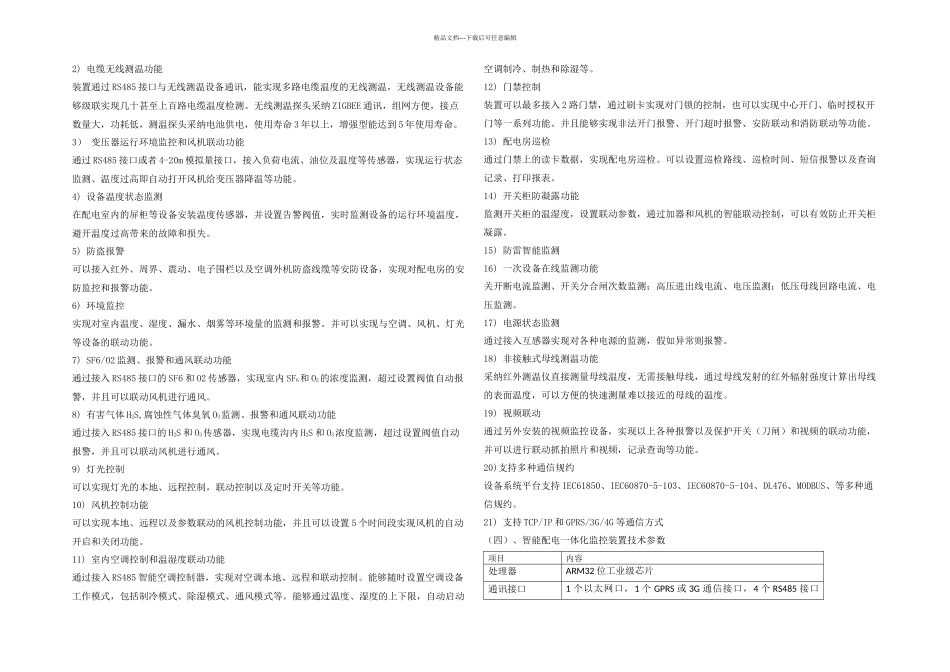

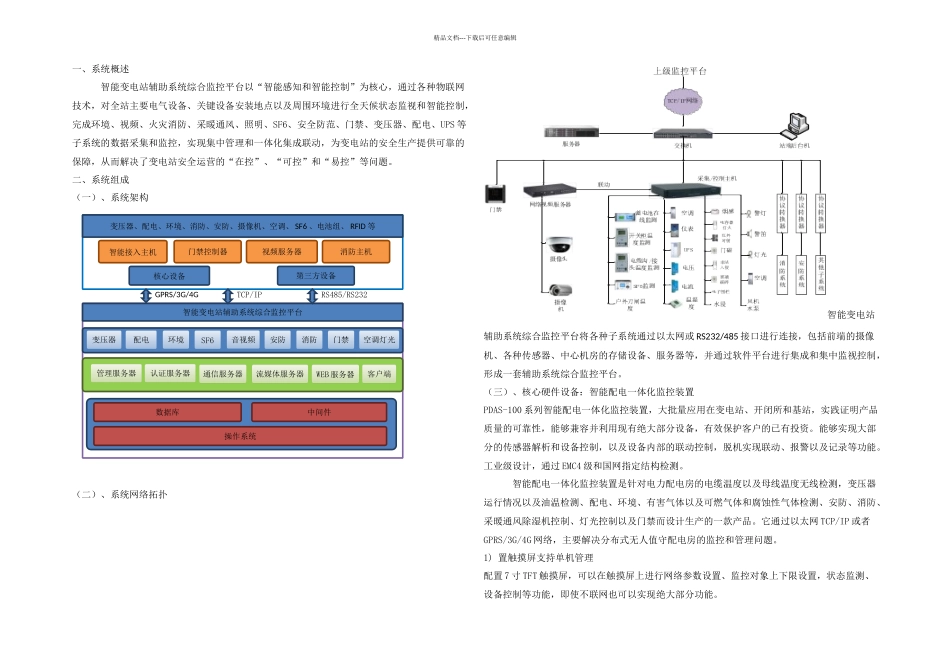

变压器、配电、环境、消防、安防、摄像机、空调、 SF6 、电池组、 RFID 等智能接入主机门禁控制器视频服务器消防主机核心设备第三方设备智能变电站辅助系统综合监控平台GPRS/3G/4GTCP/IP RS485/RS232变压器配电环境SF6音视频安防消防门禁空调灯光管理服务器认证服务器通信服务器流媒体服务器WEB 服务器客户端数据库中间件操作系统精品文档---下载后可任意编辑一、系统概述智能变电站辅助系统综合监控平台以“智能感知和智能控制”为核心，通过各种物联网技术，对全站主要电气设备、关键设备安装地点以及周围环境进行全天候状态监视和智能控制，完成环境、视频、火灾消防、采暖通风、照明、SF6、安全防范、门禁、变压器、配电、UPS 等子系统的数据采集和监控，实现集中管理和一体化集成联动，为变电站的安全生产提供可靠的保障，从而解决了变电站安全运营的“在控”、“可控”和“易控”等问题。二、系统组成（一）、系统架构（二）、系统网络拓扑智能变电站辅助系统综合监控平台将各种子系统通过以太网或 RS232/485 接口进行连接，包括前端的摄像机、各种传感器、中心机房的存储设备、服务器等，并通过软件平台进行集成和集中监视控制，形成一套辅助系统综合监控平台。（三）、核心硬件设备：智能配电一体化监控装置PDAS-100 系列智能配电一体化监控装置，大批量应用在变电站、开闭所和基站，实践证明产品质量的可靠性，能够兼容并利用现有绝大部分设备，有效保护客户的已有投资。能够实现大部分的传感器解析和设备控制，以及设备内部的联动控制，脱机实现联动、报警以及记录等功能。工业级设计，通过 EMC4 级和国网指定结构检测。智能配电一体化监控装置是针对电力配电房的电缆温度以及母线温度无线检测，变压器运行情况以及油温检测、配电、环境、有害气体以及可燃气体和腐蚀性气体检测、安防、消防、采暖通风除湿机控制、灯光控制以及门禁而设计生产的一款产品。它通过以太网 TCP/IP 或者GPRS/3G/4G 网络，主要解决分布式无人值守配电房的监控和管理问题。1) 置触摸屏支持单机管理配置 7 寸 TFT 触摸屏，可以在触摸屏上进行网络参数设置、监控对象上下限设置，状态监测、设备控制等功能，即使不联网也可以实现绝大部分功能。 精品文档---下载后可任意编辑2) 电缆无线测温功能装置通过 RS485 接口与无线测温设备通讯，能实现多路电缆温度的无线测温，无线测温设备能够级联实现几十甚至上百路电缆温度检测。无线测温探头...
