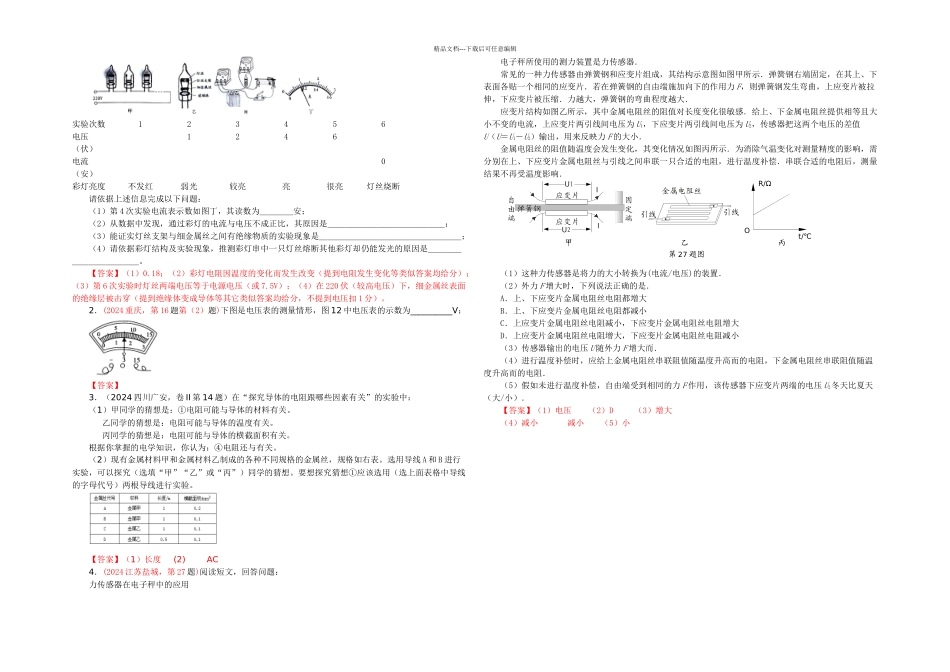

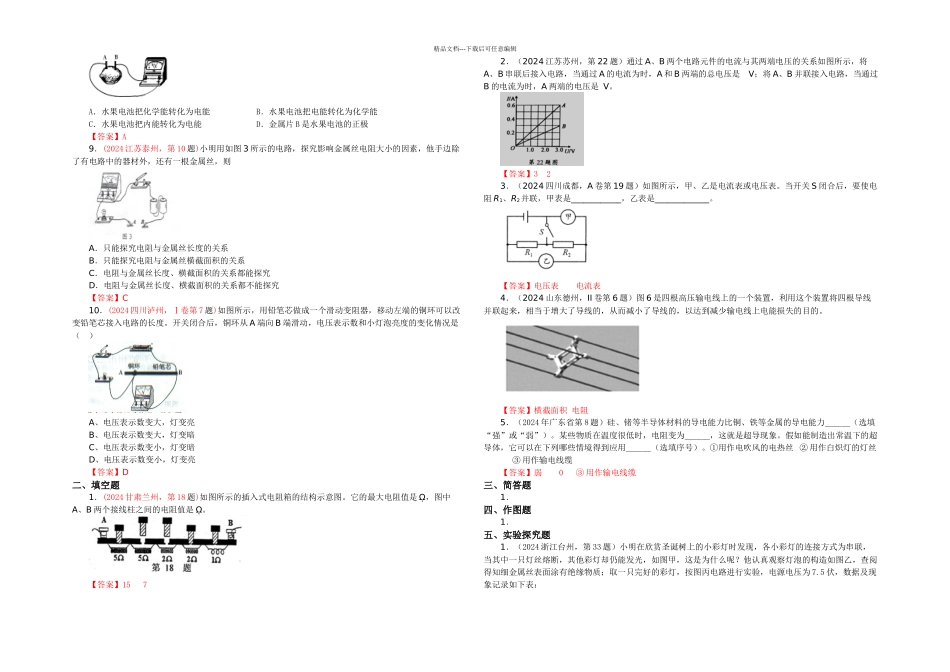

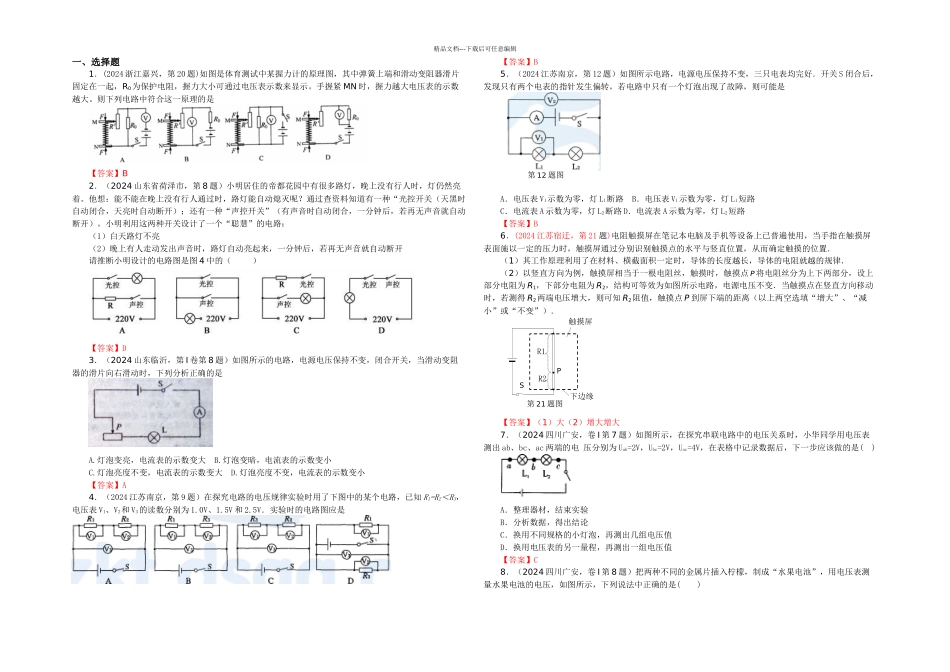

第 12 题图触摸屏PR1R2S第 21 题图下边缘精品文档---下载后可任意编辑一、选择题1．(2024 浙江嘉兴，第 20 题)如图是体育测试中某握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，R0为保护电阻，握力大小可通过电压表示数来显示。手握紧 MN 时，握力越大电压表的示数越大。则下列电路中符合这一原理的是【答案】B2．（2024 山东省荷泽市，第 8 题）小明居住的帝都花园中有很多路灯，晚上没有行人时，灯仍然亮着。他想：能不能在晚上没有行人通过时，路灯能自动熄灭呢？通过查资料知道有一种“光控开关（天黑时自动闭合，天亮时自动断开）；还有一种“声控开关”（有声音时自动闭合，一分钟后，若再无声音就自动断开）。小明利用这两种开关设计了一个“聪慧”的电路：（1）白天路灯不亮（2）晚上有人走动发出声音时，路灯自动亮起来，一分钟后，若再无声音就自动断开请推断小明设计的电路图是图 4 中的（ ）【答案】D3．（2024 山东临沂，第 I 卷第 8 题）如图所示的电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是A.灯泡变亮，电流表的示数变大 B.灯泡变暗，电流表的示数变小C.灯泡亮度不变，电流表的示数变大 D.灯泡亮度不变，电流表的示数变小【答案】A4．（2024 江苏南京，第 9 题）在探究电路的电压规律实验时用了下图中的某个电路，已知 R1=R2＜R3，电压表 V1、V2和 V3的读数分别为 1.0V、1.5V 和 2.5V．实验时的电路图应是【答案】B5．（2024 江苏南京，第 12 题）如图所示电路，电源电压保持不变，三只电表均完好．开关 S 闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是A．电压表 V1示数为零，灯 L1断路 B．电压表 V1示数为零，灯 L1短路C．电流表 A 示数为零，灯 L2断路 D．电流表 A 示数为零，灯 L2短路【答案】B6．(2024 江苏宿迁，第 21 题)电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置．（1）其工作原理利用了在材料、横截面积一定时，导体的长度越长，导体的电阻就越的规律．（2）以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点 P 将电阻丝分为上下两部分，设上部分电阻为 R1，下部分电阻为 R2，结构可等效为如图所示电路，电源电压不变．当触摸点在竖直方向移动时，...
