有限元优化设计

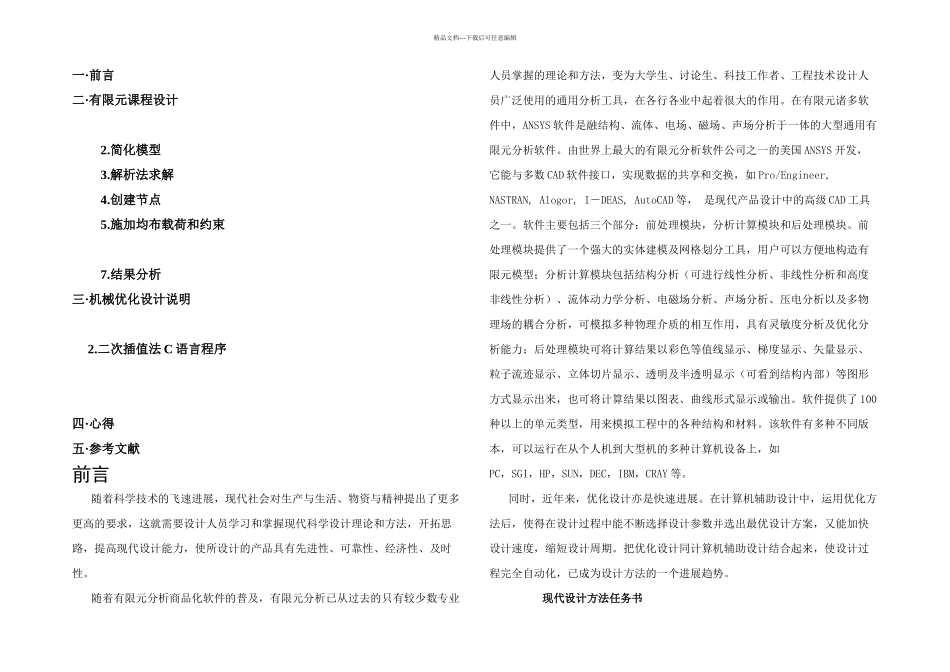

有限元优化设计_第1页
1/10

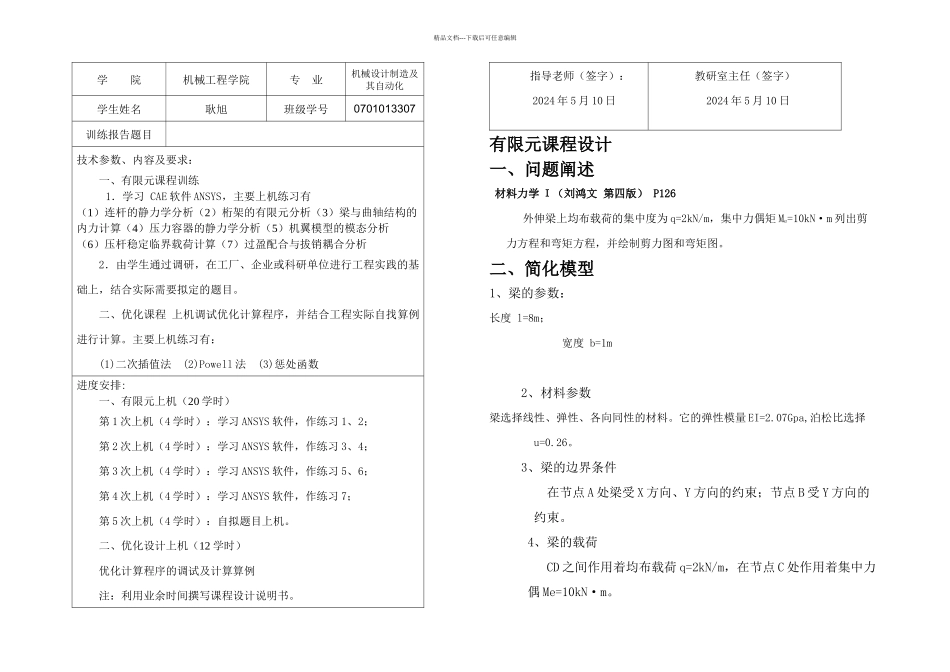

有限元优化设计_第2页
2/10

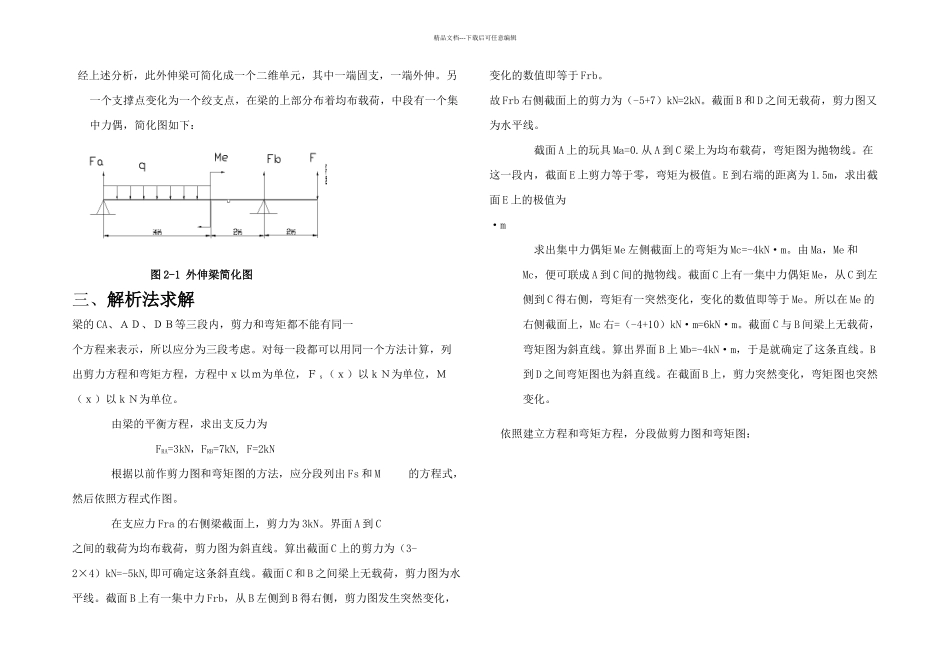

有限元优化设计_第3页
3/10
精品文档---下载后可任意编辑一·前言二·有限元课程设计2.简化模型3.解析法求解4.创建节点5.施加均布载荷和约束7.结果分析三·机械优化设计说明 2.二次插值法 C 语言程序四·心得五·参考文献前言随着科学技术的飞速进展,现代社会对生产与生活、物资与精神提出了更多更高的要求,这就需要设计人员学习和掌握现代科学设计理论和方法,开拓思路,提高现代设计能力,使所设计的产品具有先进性、可靠性、经济性、及时性。随着有限元分析商品化软件的普及,有限元分析已从过去的只有较少数专业人员掌握的理论和方法,变为大学生、讨论生、科技工作者、工程技术设计人员广泛使用的通用分析工具,在各行各业中起着很大的作用。在有限元诸多软件中,ANSYS 软件是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件。由世界上最大的有限元分析软件公司之一的美国 ANSYS 开发,它能与多数 CAD 软件接口,实现数据的共享和交换,如 Pro/Engineer, NASTRAN, Alogor, I-DEAS, AutoCAD 等, 是现代产品设计中的高级 CAD 工具之一。软件主要包括三个部分:前处理模块,分析计算模块和后处理模块。前处理模块提供了一个强大的实体建模及网格划分工具,用户可以方便地构造有限元模型;分析计算模块包括结构分析(可进行线性分析、非线性分析和高度非线性分析)、流体动力学分析、电磁场分析、声场分析、压电分析以及多物理场的耦合分析,可模拟多种物理介质的相互作用,具有灵敏度分析及优化分析能力;后处理模块可将计算结果以彩色等值线显示、梯度显示、矢量显示、粒子流迹显示、立体切片显示、透明及半透明显示(可看到结构内部)等图形方式显示出来,也可将计算结果以图表、曲线形式显示或输出。软件提供了 100种以上的单元类型,用来模拟工程中的各种结构和材料。该软件有多种不同版本,可以运行在从个人机到大型机的多种计算机设备上,如PC,SGI,HP,SUN,DEC,IBM,CRAY 等。同时,近年来,优化设计亦是快速进展。在计算机辅助设计中,运用优化方法后,使得在设计过程中能不断选择设计参数并选出最优设计方案,又能加快设计速度,缩短设计周期。把优化设计同计算机辅助设计结合起来,使设计过程完全自动化,已成为设计方法的一个进展趋势。 现代设计方法任务书精品文档---下载后可任意编辑学 院机械工程学院专 业机械设计制造及其自动化学生姓名耿旭班级学号0701013307训练报告题目技术参数、内容及要求:一、有限...
