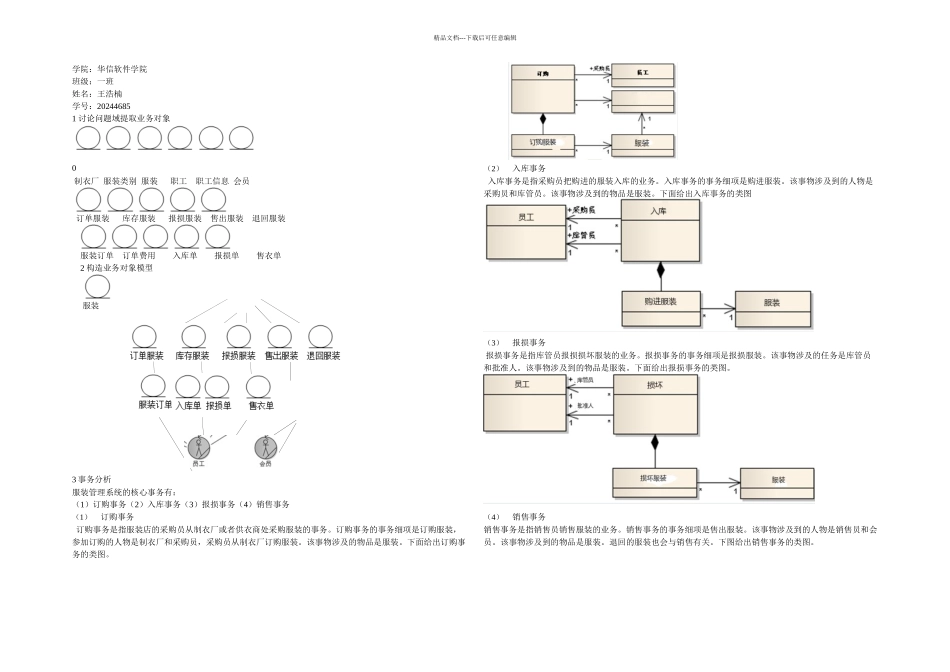

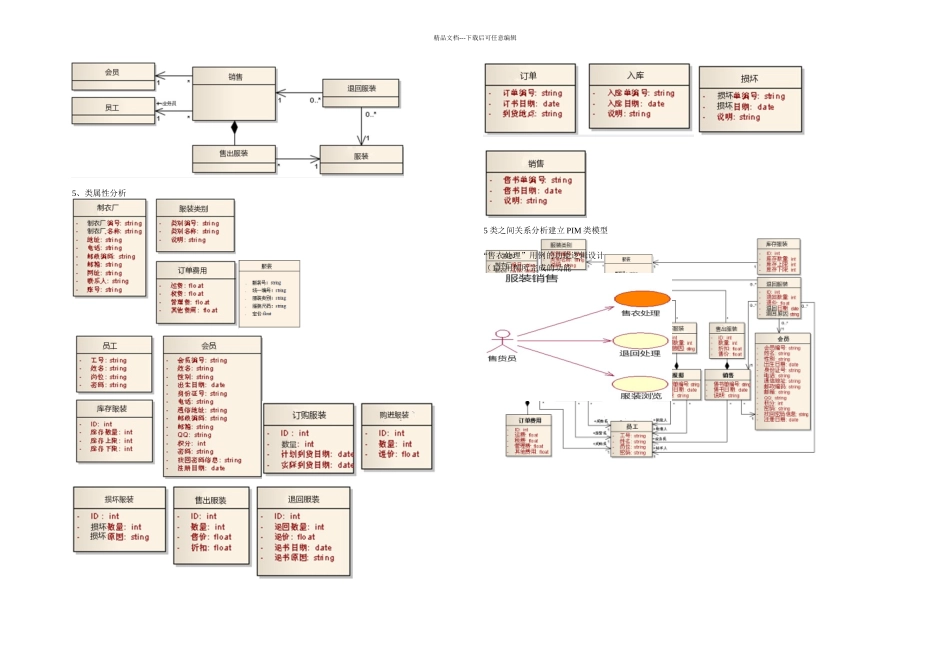

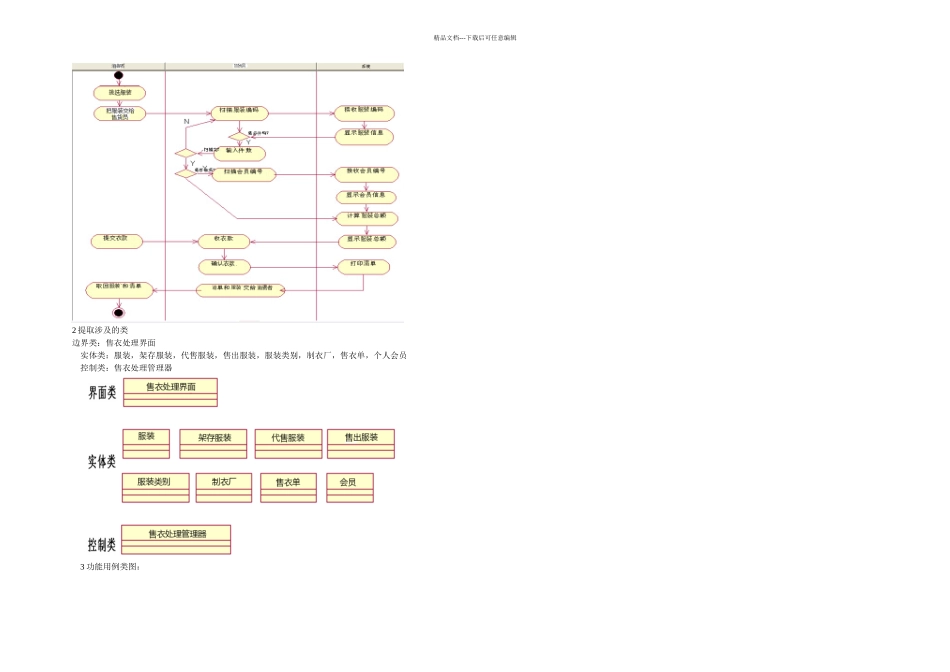

精品文档---下载后可任意编辑学院:华信软件学院班级:一班姓名:王浩楠学号:202446851 讨论问题域提取业务对象0 制衣厂 服装类别 服装 职工 职工信息 会员订单服装 库存服装 报损服装 售出服装 退回服装服装订单 订单费用 入库单 报损单 售衣单2 构造业务对象模型 服装3 事务分析服装管理系统的核心事务有:(1)订购事务(2)入库事务(3)报损事务(4)销售事务(1)订购事务 订购事务是指服装店的采购员从制衣厂或者供衣商处采购服装的事务。订购事务的事务细项是订购服装,参加订购的人物是制衣厂和采购员,采购员从制衣厂订购服装。该事物涉及的物品是服装。下面给出订购事务的类图。(2)入库事务 入库事务是指采购员把购进的服装入库的业务。入库事务的事务细项是购进服装。该事物涉及到的人物是采购员和库管员。该事物涉及到的物品是服装。下面给出入库事务的类图(3)报损事务 报损事务是指库管员报损损坏服装的业务。报损事务的事务细项是报损服装。该事物涉及的任务是库管员和批准人。该事物涉及到的物品是服装。下面给出报损事务的类图。(4)销售事务销售事务是指销售员销售服装的业务。销售事务的事务细项是售出服装。该事物涉及到的人物是销售员和会员。该事物涉及到的物品是服装。退回的服装也会与销售有关。下图给出销售事务的类图。精品文档---下载后可任意编辑5、类属性分析5 类之间关系分析建立 PIM 类模型“售衣处理”用例的功能逻辑设计(1)用例所完成的功能精品文档---下载后可任意编辑2 提取涉及的类边界类:售衣处理界面实体类:服装,架存服装,代售服装,售出服装,服装类别,制衣厂,售衣单,个人会员控制类:售衣处理管理器3 功能用例类图:
