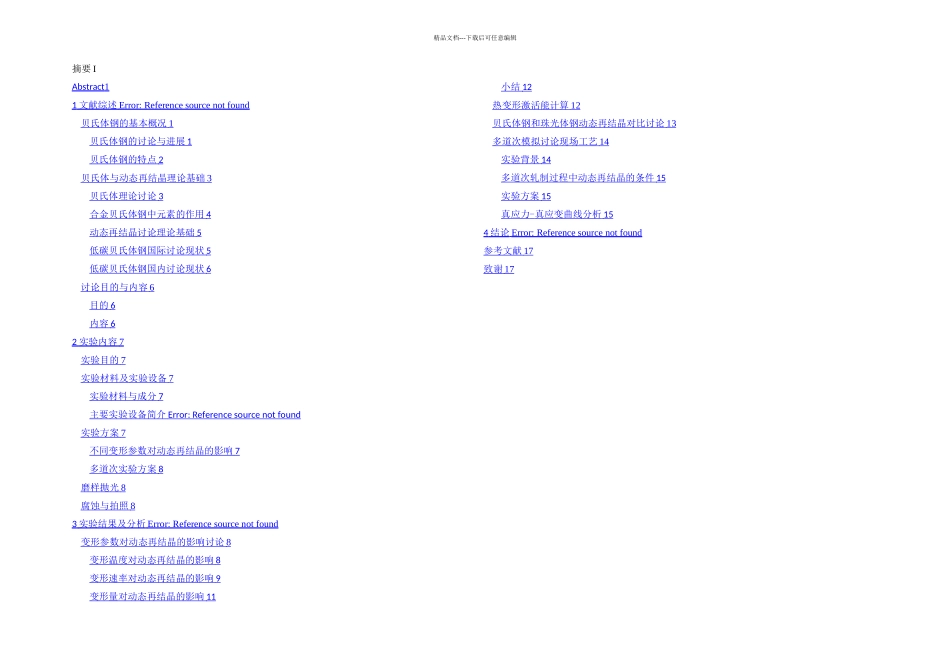

精品文档---下载后可任意编辑摘要本文叙述了贝氏体钢的最新进展、应用状况及进展前景，并在 Gleeble—1500D 热模拟实验机上测定微合金贝氏体钢在不同变形量（55％，70％，85％）、不同变形温度（850℃，900℃，950℃，1050℃，1150℃）及不同变形速率（s-1，s-1，1s-1，10s-1）下的应力—应变曲线，讨论其动态再结晶行为，得到影响规律，观察变形后的组织；计算贝氏体钢的热变形激活能；并根据合金元素作用对比贝氏体钢(KB250)与珠光体钢(U75V)发生动态再结晶的程度。此外，根据包钢轨梁厂的现场工艺，进行了六道次模拟实验，对比了不同变形温度，间隙时间和压下量的影响，确定了优化工艺，为现场生产提供实验依据。结果表明：在变形量为 70％，变形速率为 s-1的条件下，产生动态再结晶现象的临界温度在 850℃左右。当温度为 850℃，速率在 1s-1以上时未发生动态再结晶现象，速率在-1以下时发生部分动态再结晶现象；当温度为 950℃、1050℃、1150℃时，速率在 1s-1以上时均未发生动态再结晶现象，速率在-1以下时发生明显的动态再结晶现象；分别观察变形量为55％、70％、85％的再结晶曲线，得到随着变形量的增大，动态再结晶愈来愈明显。利用 Arrhenius 双曲正弦函数计算贝氏体钢的热变形激活能 Q 为。比较贝氏体钢（KB250）与珠光体钢（U75V）的真应力—真应变曲线看出，贝氏体钢较珠光体钢更延迟发生动态再结晶现象，这是由于贝氏体钢中含有的大量 Mn、Cr、Ni 等合金元素延迟动态再结晶。多道次轧制模拟试验确定最终的优化工艺是：六道次变形温度为 1000-990-980-℃℃℃850-830-810℃℃℃，间隔时间为 3s-3s-10s-4s-4s，最后一道次将变形量由原来的 21％增加到35％。关键字：贝氏体钢；热模拟；动态再结晶；激活能；优化工艺Microalloyedbainitic steel experimental study of dynamic recrystallizationAbstractThis paper describes the latest development of bainitic steel,application status and prospects,and in the Gleeble-1500D thermal simulation testing machine measured microalloyed bainitic steel at different deformation (55%,70%,85%),the different deformation temperature (850℃,900℃,950℃,1050℃,1150℃) and different strain rate (0.01s-1,0.1s-1,1s-1,10s-1) stress - strain curve of the dynamic recrystallization, we obtained th...
