机床羊角拨叉加工工艺及孔加工工序夹具设计

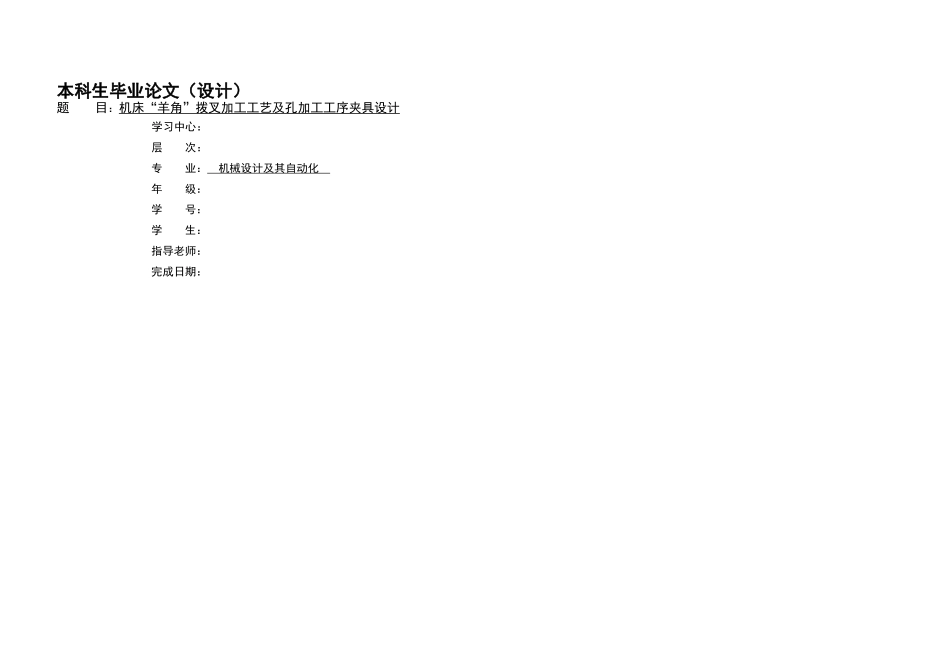

机床羊角拨叉加工工艺及孔加工工序夹具设计_第1页
1/11

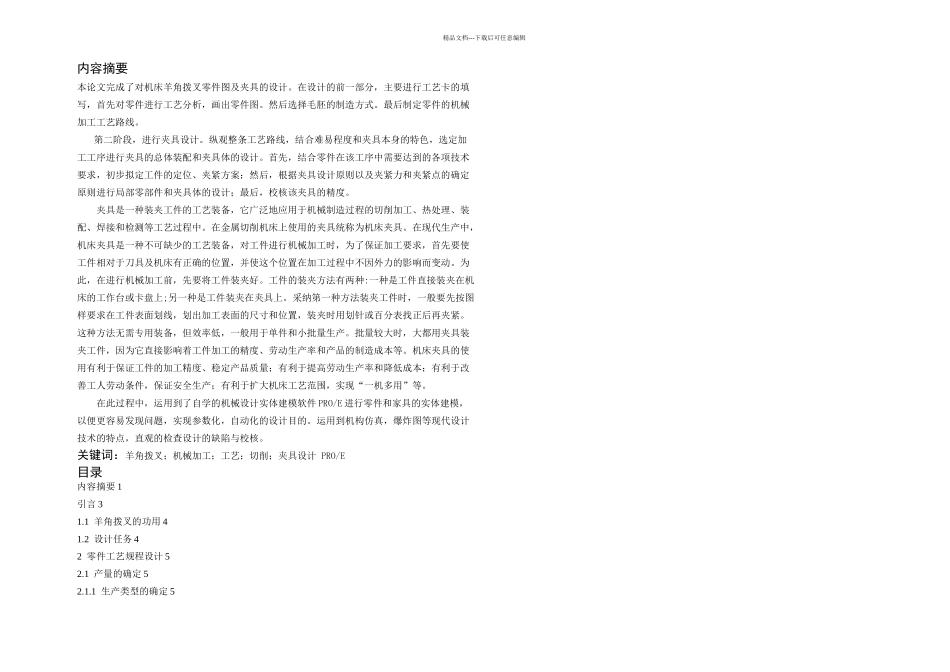

机床羊角拨叉加工工艺及孔加工工序夹具设计_第2页
2/11

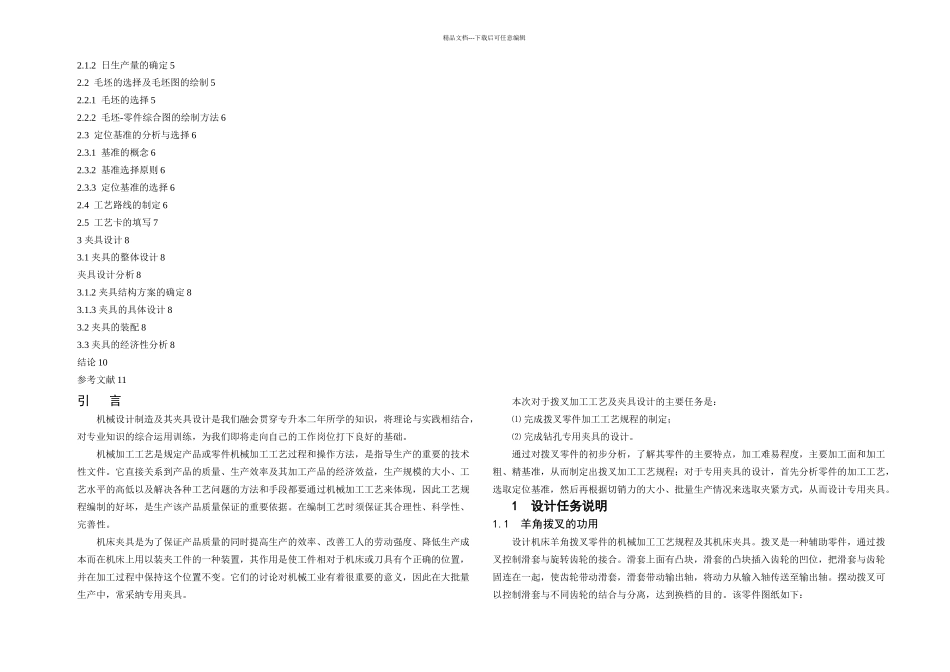

机床羊角拨叉加工工艺及孔加工工序夹具设计_第3页
3/11
本科生毕业论文(设计)题 目:机床“羊角”拨叉加工工艺及孔加工工序夹具设计学习中心:层 次:专 业: 机械设计及其自动化 年 级:学 号:学 生:指导老师:完成日期:精品文档---下载后可任意编辑内容摘要本论文完成了对机床羊角拨叉零件图及夹具的设计。在设计的前一部分,主要进行工艺卡的填写,首先对零件进行工艺分析,画出零件图。然后选择毛胚的制造方式。最后制定零件的机械加工工艺路线。第二阶段,进行夹具设计。纵观整条工艺路线,结合难易程度和夹具本身的特色,选定加工工序进行夹具的总体装配和夹具体的设计。首先,结合零件在该工序中需要达到的各项技术要求,初步拟定工件的定位、夹紧方案;然后,根据夹具设计原则以及夹紧力和夹紧点的确定原则进行局部零部件和夹具体的设计;最后,校核该夹具的精度。夹具是一种装夹工件的工艺装备,它广泛地应用于机械制造过程的切削加工、热处理、装配、焊接和检测等工艺过程中。在金属切削机床上使用的夹具统称为机床夹具。在现代生产中,机床夹具是一种不可缺少的工艺装备,对工件进行机械加工时,为了保证加工要求,首先要使工件相对于刀具及机床有正确的位置,并使这个位置在加工过程中不因外力的影响而变动。为此,在进行机械加工前,先要将工件装夹好。工件的装夹方法有两种:一种是工件直接装夹在机床的工作台或卡盘上;另一种是工件装夹在夹具上。采纳第一种方法装夹工件时,一般要先按图样要求在工件表面划线,划出加工表面的尺寸和位置,装夹时用划针或百分表找正后再夹紧。这种方法无需专用装备,但效率低,一般用于单件和小批量生产。批量较大时,大都用夹具装夹工件,因为它直接影响着工件加工的精度、劳动生产率和产品的制造成本等。机床夹具的使用有利于保证工件的加工精度、稳定产品质量;有利于提高劳动生产率和降低成本;有利于改善工人劳动条件,保证安全生产;有利于扩大机床工艺范围,实现“一机多用”等。在此过程中,运用到了自学的机械设计实体建模软件 PRO/E 进行零件和家具的实体建模,以便更容易发现问题,实现参数化,自动化的设计目的。运用到机构仿真,爆炸图等现代设计技术的特点,直观的检查设计的缺陷与校核。关键词:羊角拨叉;机械加工;工艺;切削;夹具设计 PRO/E目录内容摘要 1引言 31.1 羊角拨叉的功用 41.2 设计任务 42 零件工艺规程设计 52.1 产量的确定 52.1.1 生产类型的确定 5精品文档---下载后可任意编辑2.1.2 日生产量...
