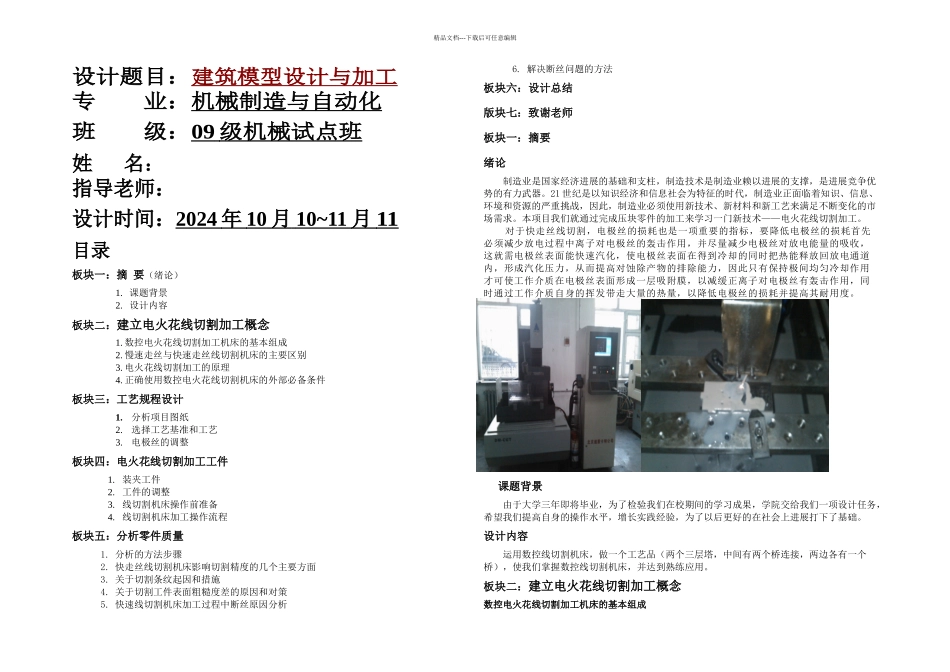

精品文档---下载后可任意编辑设计题目：建筑模型设计与加工专 业：机械制造与自动化班 级：09 级机械试点班 姓 名：指导老师：设计时间：2024 年 10 月 10~11 月 11 目录板块一：摘 要（绪论）1. 课题背景2. 设计内容板块二：建立电火花线切割加工概念1. 数控电火花线切割加工机床的基本组成2. 慢速走丝与快速走丝线切割机床的主要区别3. 电火花线切割加工的原理4. 正确使用数控电火花线切割机床的外部必备条件板块三：工艺规程设计1.分析项目图纸2.选择工艺基准和工艺3.电极丝的调整板块四：电火花线切割加工工件1. 装夹工件2. 工件的调整3. 线切割机床操作前准备4. 线切割机床加工操作流程板块五：分析零件质量1. 分析的方法步骤2. 快走丝线切割机床影响切割精度的几个主要方面3. 关于切割条纹起因和措施4. 关于切割工件表面粗糙度差的原因和对策5. 快速线切割机床加工过程中断丝原因分析6. 解决断丝问题的方法板块六：设计总结版块七：致谢老师板块一：摘要绪论制造业是国家经济进展的基础和支柱，制造技术是制造业赖以进展的支撑，是进展竞争优势的有力武器。21 世纪是以知识经济和信息社会为特征的时代，制造业正面临着知识、信息、环境和资源的严重挑战，因此，制造业必须使用新技术、新材料和新工艺来满足不断变化的市场需求。本项目我们就通过完成压块零件的加工来学习一门新技术——电火花线切割加工。对于快走丝线切割，电极丝的损耗也是一项重要的指标，要降低电极丝的损耗首先必须减少放电过程中离子对电极丝的轰击作用，并尽量减少电极丝对放电能量的吸收，这就需电极丝表面能快速汽化，使电极丝表面在得到冷却的同时把热能释放回放电通道内，形成汽化压力，从而提高对蚀除产物的排除能力，因此只有保持极间均匀冷却作用才可使工作介质在电极丝表面形成一层吸附膜，以减缓正离子对电极丝有轰击作用，同时通过工作介质自身的挥发带走大量的热量，以降低电极丝的损耗并提高其耐用度。课题背景由于大学三年即将毕业，为了检验我们在校期间的学习成果，学院交给我们一项设计任务，希望我们提高自身的操作水平，增长实践经验，为了以后更好的在社会上进展打下了基础。设计内容运用数控线切割机床，做一个工艺品（两个三层塔，中间有两个桥连接，两边各有一个桥），使我们掌握数控线切割机床，并达到熟练应用。板块二：建立电火花线切割加工概念数控电火花线切割加工机床的基本组成(a) ¼Ó¹¤Ê¾Òâͼ...
