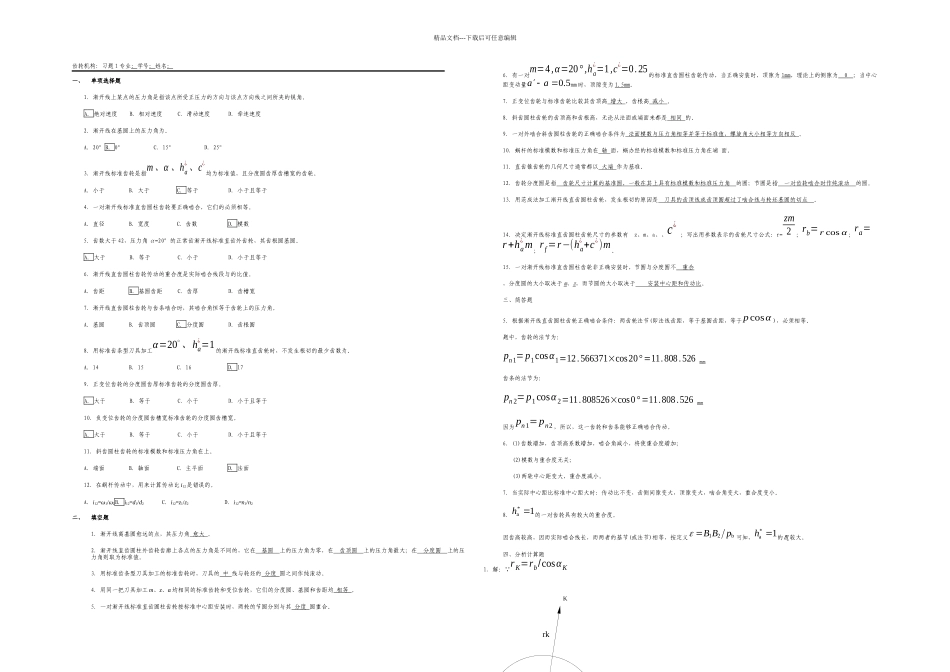

机械原理习题册答案齿轮传动章浙工大_第1页
1/6

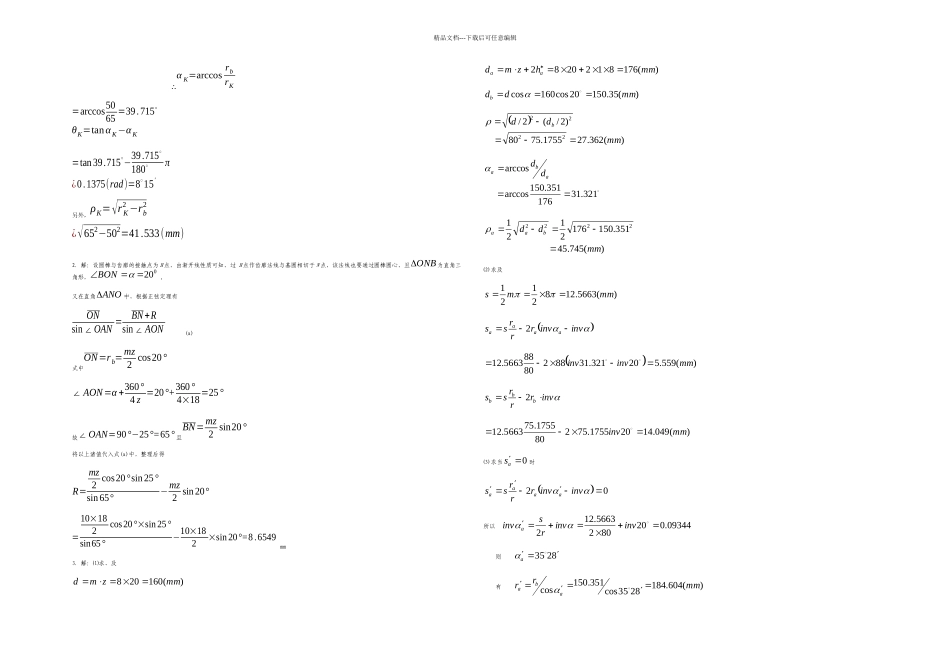

机械原理习题册答案齿轮传动章浙工大_第2页
2/6
机械原理习题册答案齿轮传动章浙工大_第3页
3/6
Krk精品文档---下载后可任意编辑齿轮机构:习题 1 专业:学号:姓名:一、单项选择题1.渐开线上某点的压力角是指该点所受正压力的方向与该点方向线之间所夹的锐角。A.绝对速度 B.相对速度 C.滑动速度 D.牵连速度2.渐开线在基圆上的压力角为。A.20°B.0° C.15° D.25°3.渐开线标准齿轮是指m、α 、ha¿ 、c¿均为标准值,且分度圆齿厚齿槽宽的齿轮。A.小于 B.大于 C.等于 D.小于且等于4.一对渐开线标准直齿圆柱齿轮要正确啮合,它们的必须相等。A.直径 B.宽度 C.齿数 D.模数5.齿数大于 42,压力角 α=20°的正常齿渐开线标准直齿外齿轮,其齿根圆基圆。A.大于 B.等于 C.小于 D.小于且等于6.渐开线直齿圆柱齿轮传动的重合度是实际啮合线段与的比值。A.齿距 B.基圆齿距 C.齿厚 D.齿槽宽7.渐开线直齿圆柱齿轮与齿条啮合时,其啮合角恒等于齿轮上的压力角。A.基圆 B.齿顶圆 C.分度圆 D.齿根圆8.用标准齿条型刀具加工α=20∘、ha¿=1的渐开线标准直齿轮时,不发生根切的最少齿数为。A.14 B.15 C.16 D.179.正变位齿轮的分度圆齿厚标准齿轮的分度圆齿厚。A.大于 B.等于 C.小于 D.小于且等于10.负变位齿轮的分度圆齿槽宽标准齿轮的分度圆齿槽宽。A.大于 B.等于 C.小于 D.小于且等于11.斜齿圆柱齿轮的标准模数和标准压力角在上。A.端面 B.轴面 C.主平面 D.法面12.在蜗杆传动中,用来计算传动比 i12是错误的。A.i12=ω1/ω2B.i12=d1/d2 C.i12=z1/z2 D.i12=n1/n2二、填空题1.渐开线离基圆愈远的点,其压力角 愈大 。2.渐开线直齿圆柱外齿轮齿廓上各点的压力角是不同的,它在 基圆 上的压力角为零,在 齿顶圆 上的压力角最大;在 分度圆 上的压力角则取为标准值。3.用标准齿条型刀具加工的标准齿轮时,刀具的 中 线与轮坯的 分度 圆之间作纯滚动。4.用同一把刀具加工 m、z、α 均相同的标准齿轮和变位齿轮,它们的分度圆、基圆和齿距均 相等 。5.一对渐开线标准直齿圆柱齿轮按标准中心距安装时,两轮的节圆分别与其 分度 圆重合。6.有一对m=4,α=20° ,ha¿=1,c¿=0.25的标准直齿圆柱齿轮传动,当正确安装时,顶隙为 1mm,理论上的侧隙为 0 ;当中心距变动量mm 时,顶隙变为 1.5mm。7.正变位齿轮与标准齿轮比较其齿顶高 增大 ,齿根高 减小 。8.斜齿圆柱齿轮的齿顶高和齿根高,无论从法面或端面来都是 相同 的...
