机械原理大作业齿轮

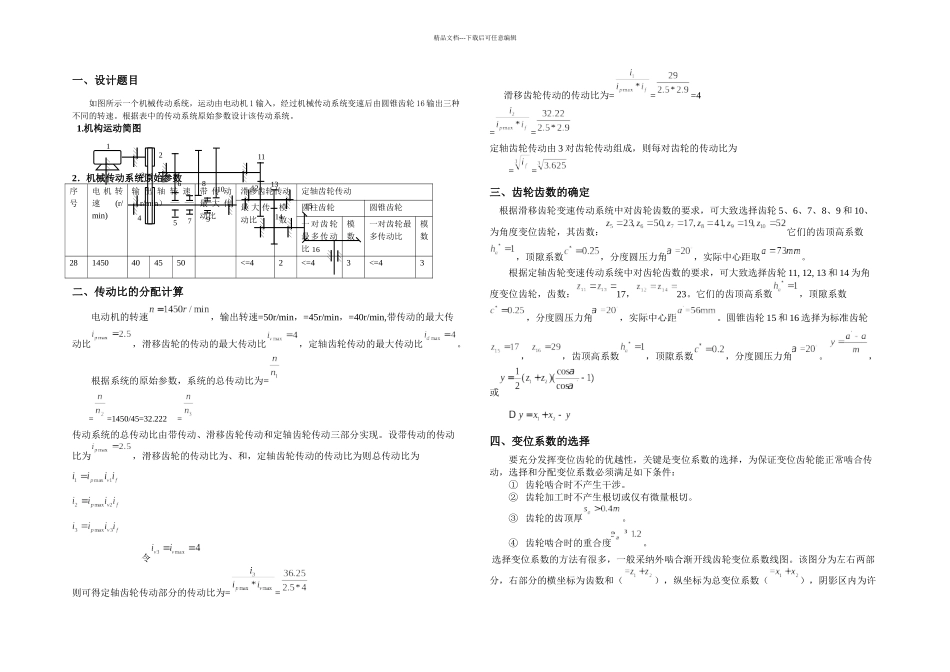

机械原理大作业齿轮_第1页
1/4

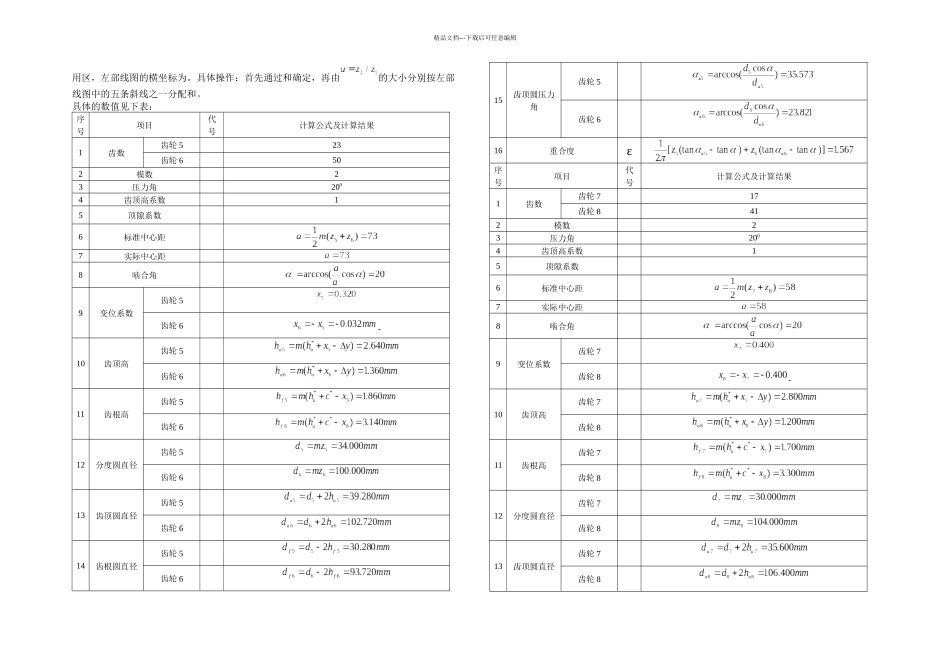

机械原理大作业齿轮_第2页
2/4

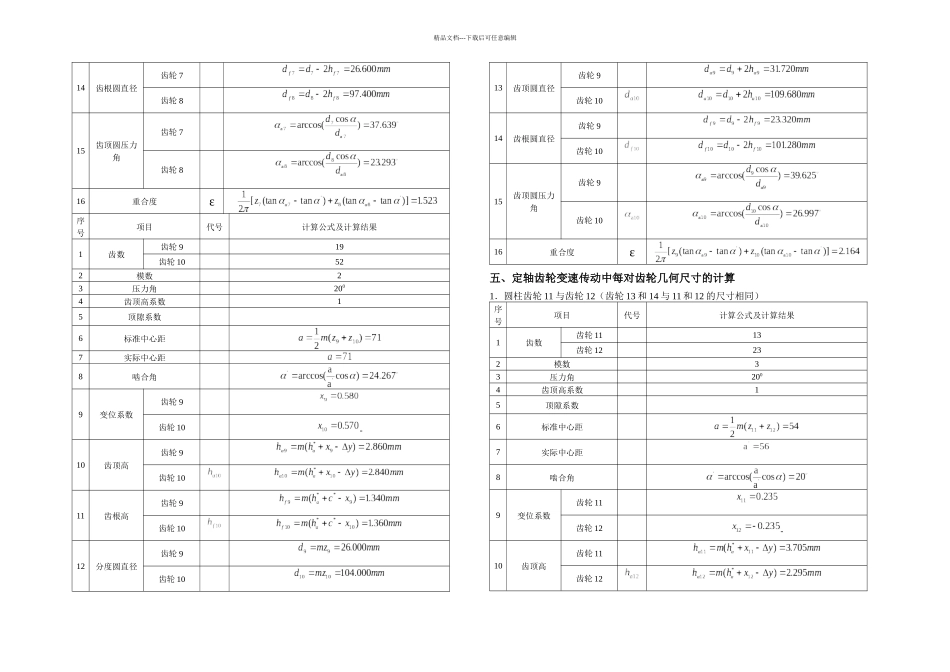

机械原理大作业齿轮_第3页
3/4
15491013231567811141216精品文档---下载后可任意编辑一、设计题目如图所示一个机械传动系统,运动由电动机 1 输入,经过机械传动系统变速后由圆锥齿轮 16 输出三种不同的转速。根据表中的传动系统原始参数设计该传动系统。1.机构运动简图2.机械传动系统原始参数序号电 机 转速(r/min)输 出 轴 转 速(r/min)带 传 动最 大 传动比滑移齿轮传动定轴齿轮传动最 大 传动比模数圆柱齿轮圆锥齿轮一对齿轮最多传动比模数一对齿轮最多传动比模数281450404550<=42<=43<=43二、传动比的分配计算电动机的转速,输出转速=50r/min,=45r/min,=40r/min,带传动的最大传动比,滑移齿轮的传动的最大传动比,定轴齿轮传动的最大传动比。根据系统的原始参数,系统的总传动比为===1450/45=32.222 =传动系统的总传动比由带传动、滑移齿轮传动和定轴齿轮传动三部分实现。设带传动的传动比为,滑移齿轮的传动比为、和,定轴齿轮传动的传动比为则总传动比为 令则可得定轴齿轮传动部分的传动比为== 滑移齿轮传动的传动比为===4==定轴齿轮传动由 3 对齿轮传动组成,则每对齿轮的传动比为==三、齿轮齿数的确定 根据滑移齿轮变速传动系统中对齿轮齿数的要求,可大致选择齿轮 5、6、7、8、9 和 10、为角度变位齿轮,其齿数:它们的齿顶高系数,顶隙系数,分度圆压力角,实际中心距取。根据定轴齿轮变速传动系统中对齿轮齿数的要求,可大致选择齿轮 11, 12, 13 和 14 为角度变位齿轮,齿数:17,23。它们的齿顶高系数,顶隙系数,分度圆压力角,实际中心距。圆锥齿轮 15 和 16 选择为标准齿轮,,齿顶高系数,顶隙系数,分度圆压力角。,或四、变位系数的选择要充分发挥变位齿轮的优越性,关键是变位系数的选择,为保证变位齿轮能正常啮合传动,选择和分配变位系数必须满足如下条件:① 齿轮啮合时不产生干涉。② 齿轮加工时不产生根切或仅有微量根切。③ 齿轮的齿顶厚。④ 齿轮啮合时的重合度。 选择变位系数的方法有很多,一般采纳外啮合渐开线齿轮变位系数线图。该图分为左右两部分,右部分的横坐标为齿数和(),纵坐标为总变位系数(),阴影区内为许精品文档---下载后可任意编辑用区,左部线图的横坐标为。具体操作:首先通过和确定,再由的大小分别按左部线图中的五条斜线之一分配和。具体的数值见下表:序号项目代号计算公式及计算结果1齿数齿轮 523齿轮 6502模数23压力角2004齿顶高系数15顶隙系数6标准中心距7实际中心距8...
