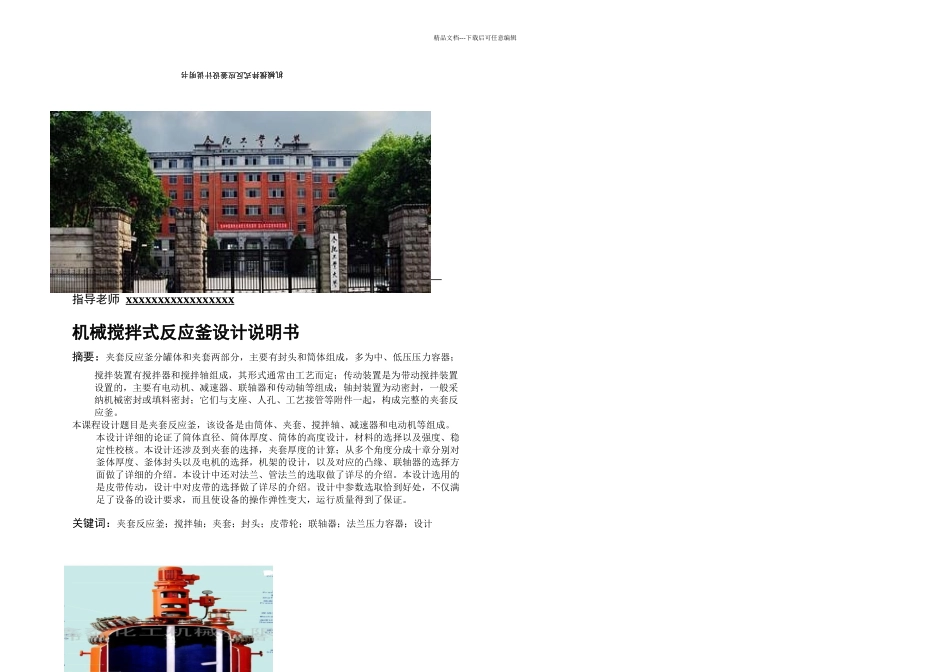

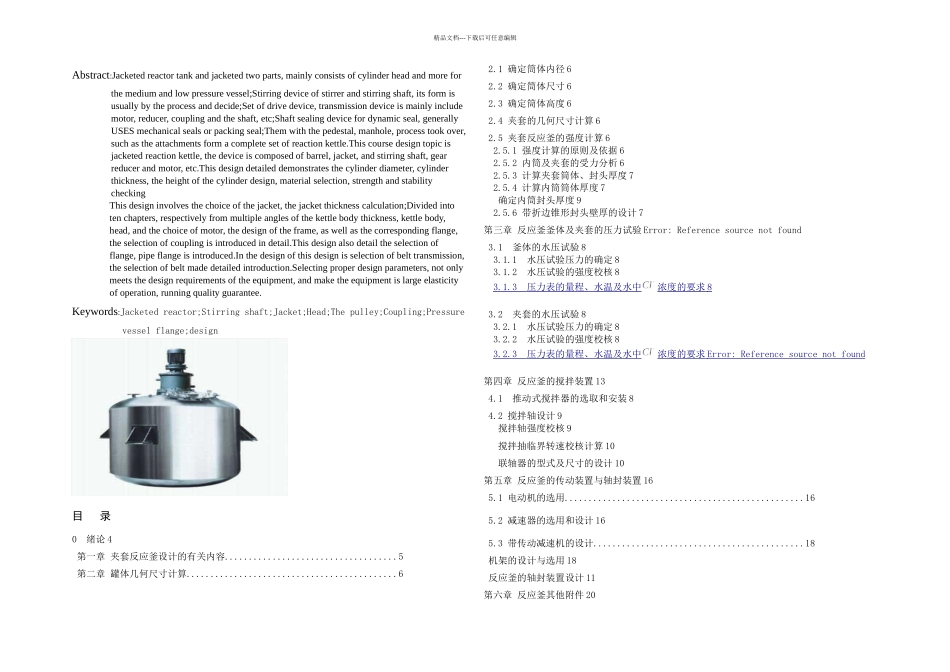

精品文档---下载后可任意编辑学 科 过程设备设计说明书题目机械搅拌式反应釜设计说明书姓 名 学 号 xxxxxxxxxx电话 xxxxxxxxxxxxxxx院 系 机械与汽车工程学院 专 业 过程装备与控制工程 xxxx 班 指导老师 xxxxxxxxxxxxxxxxx机械搅拌式反应釜设计说明书摘要：夹套反应釜分罐体和夹套两部分，主要有封头和筒体组成，多为中、低压压力容器；搅拌装置有搅拌器和搅拌轴组成，其形式通常由工艺而定；传动装置是为带动搅拌装置设置的，主要有电动机、减速器、联轴器和传动轴等组成；轴封装置为动密封，一般采纳机械密封或填料密封；它们与支座、人孔、工艺接管等附件一起，构成完整的夹套反应釜。本课程设计题目是夹套反应釜，该设备是由筒体、夹套、搅拌轴、减速器和电动机等组成。本设计详细的论证了筒体直径、筒体厚度、筒体的高度设计，材料的选择以及强度、稳定性校核。本设计还涉及到夹套的选择，夹套厚度的计算；从多个角度分成十章分别对釜体厚度、釜体封头以及电机的选择，机架的设计，以及对应的凸缘、联轴器的选择方面做了详细的介绍。本设计中还对法兰、管法兰的选取做了详尽的介绍。本设计选用的是皮带传动，设计中对皮带的选择做了详尽的介绍。设计中参数选取恰到好处，不仅满足了设备的设计要求，而且使设备的操作弹性变大，运行质量得到了保证。关键词：夹套反应釜；搅拌轴；夹套；封头；皮带轮；联轴器；法兰压力容器；设计精品文档---下载后可任意编辑Abstract:Jacketed reactor tank and jacketed two parts, mainly consists of cylinder head and more for the medium and low pressure vessel;Stirring device of stirrer and stirring shaft, its form is usually by the process and decide;Set of drive device, transmission device is mainly include motor, reducer, coupling and the shaft, etc;Shaft sealing device for dynamic seal, generally USES mechanical seals or packing seal;Them with the pedestal, manhole, process took over, such as the attachments form a complete set of reaction kettle.This course design topic is jacketed reaction kettle, the device is composed of barrel, jacket, and stirring shaft, gear reducer and motor, etc.This design detailed dem...
