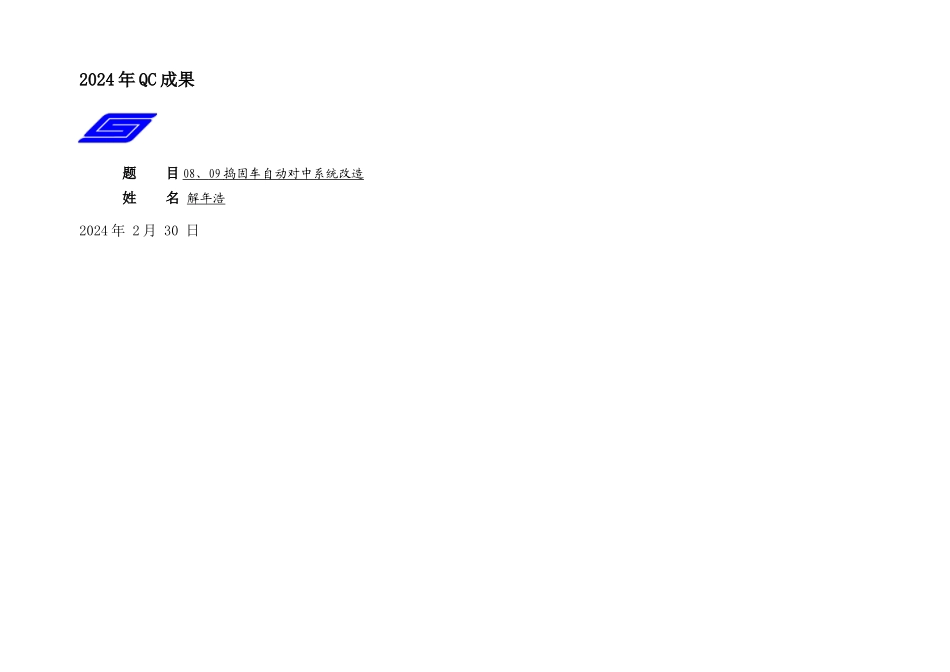

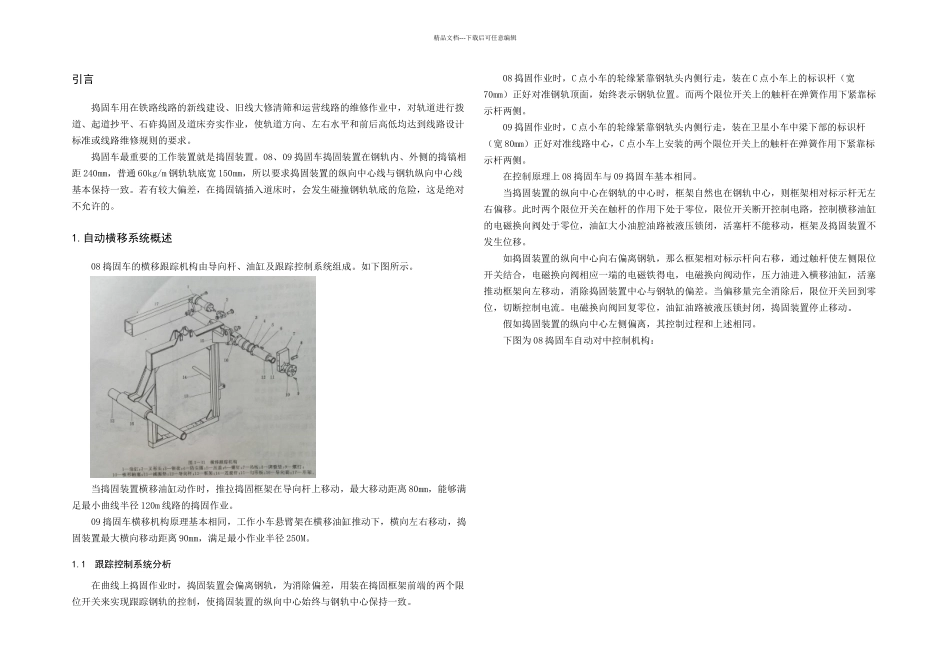

2024 年 QC 成果题 目 08 、 09 捣固车自动对中系统改造 姓 名 解年浩2024 年 2 月 30 日精品文档---下载后可任意编辑摘要：捣固车最重要的工作装置就是捣固装置。DC32、DCL32 捣固车捣固装置在钢轨内、外侧的捣镐相距 240mm，普通 60kg/m 钢轨轨底宽 152mm，所以要求捣固装置的纵向中心线与钢轨纵向中心线基本保持一致。对原车自动横移控制系统进行分析后，发现行程限位开关在系统中起到位置信号传递的功能，并无其他作用，而此功能，可以用大机上普遍使用的 ELT-1422/K/U 金属接近开关进行替代。关键词：08 捣固车；09 捣固车；捣固装置；自动对中系统。精品文档---下载后可任意编辑引言捣固车用在铁路线路的新线建设、旧线大修清筛和运营线路的维修作业中，对轨道进行拨道、起道抄平、石砟捣固及道床夯实作业，使轨道方向、左右水平和前后高低均达到线路设计标准或线路维修规则的要求。捣固车最重要的工作装置就是捣固装置。08、09 捣固车捣固装置在钢轨内、外侧的捣镐相距 240mm，普通 60kg/m 钢轨轨底宽 150mm，所以要求捣固装置的纵向中心线与钢轨纵向中心线基本保持一致。若有较大偏差，在捣固镐插入道床时，会发生碰撞钢轨轨底的危险，这是绝对不允许的。1.自动横移系统概述08 捣固车的横移跟踪机构由导向杆、油缸及跟踪控制系统组成。如下图所示。当捣固装置横移油缸动作时，推拉捣固框架在导向杆上移动，最大移动距离 80mm，能够满足最小曲线半径 120m 线路的捣固作业。09 捣固车横移机构原理基本相同，工作小车悬臂架在横移油缸推动下，横向左右移动，捣固装置最大横向移动距离 90mm，满足最小作业半径 250M。1.1跟踪控制系统分析在曲线上捣固作业时，捣固装置会偏离钢轨，为消除偏差，用装在捣固框架前端的两个限位开关来实现跟踪钢轨的控制，使捣固装置的纵向中心始终与钢轨中心保持一致。08 捣固作业时，C 点小车的轮缘紧靠钢轨头内侧行走，装在 C 点小车上的标识杆（宽70mm）正好对准钢轨顶面，始终表示钢轨位置。而两个限位开关上的触杆在弹簧作用下紧靠标示杆两侧。09 捣固作业时，C 点小车的轮缘紧靠钢轨头内侧行走，装在卫星小车中梁下部的标识杆（宽 80mm）正好对准线路中心，C 点小车上安装的两个限位开关上的触杆在弹簧作用下紧靠标示杆两侧。在控制原理上 08 捣固车与 09 捣固车基本相同。当捣固装置的纵向中心在钢轨的中心时，框架自然也在钢轨中心，则框架相对标示杆无...
