机械设计千斤顶设计计算说明书解读

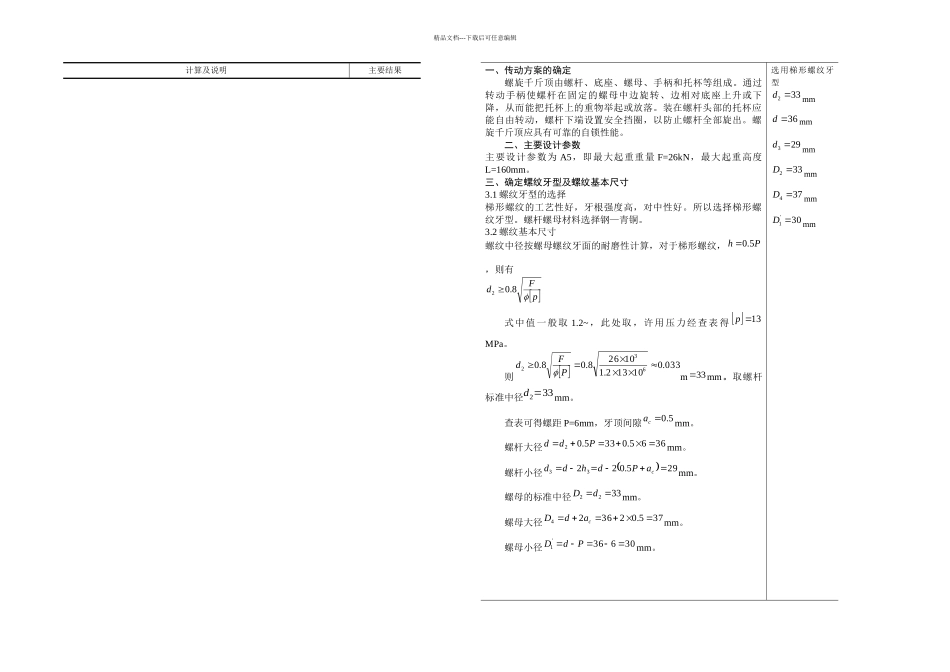

精品文档---下载后可任意编辑计算及说明主要结果一、传动方案的确定螺旋千斤顶由螺杆、底座、螺母、手柄和托杯等组成。通过转动手柄使螺杆在固定的螺母中边旋转、边相对底座上升或下降，从而能把托杯上的重物举起或放落。装在螺杆头部的托杯应能自由转动，螺杆下端设置安全挡圈，以防止螺杆全部旋出。螺旋千斤顶应具有可靠的自锁性能。二、主要设计参数主要设计参数为 A5，即最大起重重量 F=26kN，最大起重高度L=160mm。三、确定螺纹牙型及螺纹基本尺寸3.1 螺纹牙型的选择梯形螺纹的工艺性好，牙根强度高，对中性好。所以选择梯形螺纹牙型。螺杆螺母材料选择钢—青铜。3.2 螺纹基本尺寸螺纹中径按螺母螺纹牙面的耐磨性计算，对于梯形螺纹，，则有式中值一般取 1.2~，此处取，许用压力经查表得MPa。则mmm。取螺杆标准中径d2=33mm。查表可得螺距 P=6mm，牙顶间隙mm。螺杆大径mm。螺杆小径mm。螺母的标准中径mm。螺母大径mm。螺母小径mm。选用梯形螺纹牙型mmmmmmmmmmmmPh5.0 pFd8.02  13p 033.010132.110268.08.0632PFd335.0ca3665.0335.02Pdd295.02233caPdhdd3322dD375.023624cadD30636'1PdD332 d36d293 d332 D374 D30'1 D精品文档---下载后可任意编辑计算及说明主要结果四、螺杆的设计计算材料螺杆的常用材料为 Q235、Q275、35 钢和 45 钢。此处考虑成本与耐磨性要求，选用经正火或淬火处理的 45 钢。螺杆结构螺杆上端需用于支承托杯和插装手柄，故此处需要加大直径。其结构如图 1 所示，图中为最大起重高度，为螺母高度，手柄孔径的大小应根据手柄直径决定，一般取mm。由结论知螺杆小径mm，中径mm，螺距mm，为了便于切制螺纹，应设退刀槽，退刀槽处的直径要比螺纹小径小，这里取。则mm。退刀槽的宽度mm。故此处取mm。为了便于螺杆旋入螺母，螺杆下端应制有倒角,如图 1(a)所示。或制成稍小于小径的短圆柱体，如图 1(b)所示。图 1螺杆选用 45 钢mmmm5.0PKdd293 d332 d6P5.285.0295.03ddc965.15.1Pb9b5.28cd9b精品文档---下载后可任意编辑计算及说明主要结果自锁性校核自锁性条件为。螺纹升角经 查 表 ， 摩 擦 因 数 取 ， 螺 纹 牙 侧 角 取 ， 当 量 摩 擦 角。由于影响摩擦因数的因素很多，其值并不稳定，为保证螺旋起重器有可靠的自锁能力，可...
