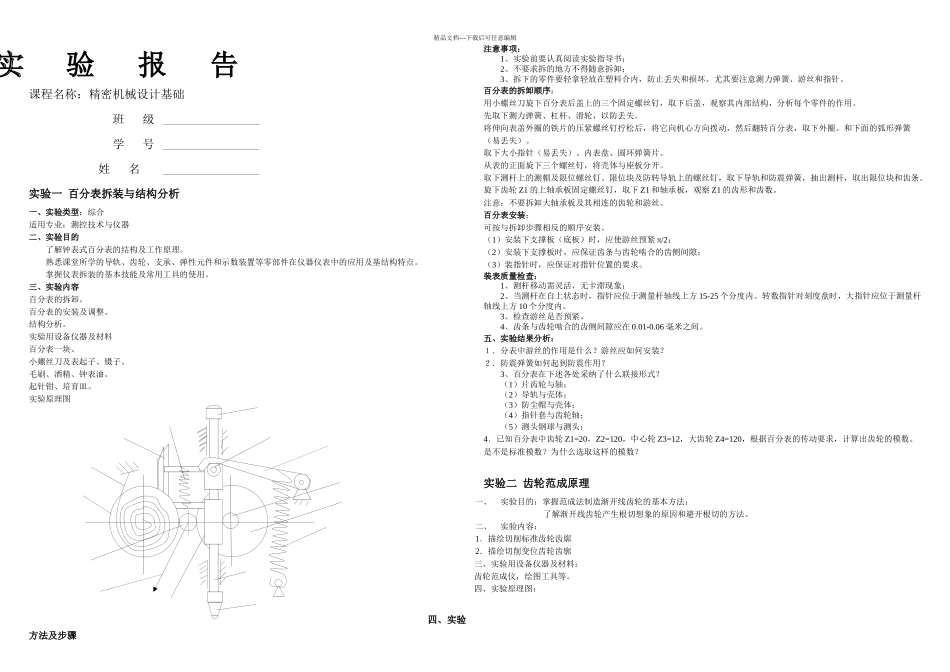

精品文档---下载后可任意编辑实 验 报 告课程名称：精密机械设计基础班 级学 号姓 名实验一 百分表拆装与结构分析一、实验类型：综合适用专业：测控技术与仪器二、实验目的了解钟表式百分表的结构及工作原理。熟悉课堂所学的导轨、齿轮、支承、弹性元件和示数装置等零部件在仪器仪表中的应用及基结构特点。掌握仪表拆装的基本技能及常用工具的使用。三、实验内容百分表的拆卸。百分表的安装及调整。结构分析。实验用设备仪器及材料百分表一块。小螺丝刀及表起子、镊子。毛刷、酒精、钟表油。起针钳、培育皿。实验原理图四、实验方法及步骤注意事项：1、实验前要认真阅读实验指导书；2、不要求拆的地方不得随意拆卸；3、拆下的零件要轻拿轻放在塑料合内，防止丢失和损坏。尤其要注意测力弹簧、游丝和指针。百分表的拆卸顺序：用小螺丝刀旋下百分表后盖上的三个固定螺丝钉，取下后盖，观察其内部结构，分析每个零件的作用。先取下测力弹簧、杠杆、滑轮，以防丢失。将伸向表盖外圈的铁片的压紧螺丝钉拧松后，将它向机心方向拨动，然后翻转百分表，取下外圈。和下面的弧形弹簧（易丢失）。取下大小指针（易丢失）、内表盘、圆环弹簧片。从表的正面旋下三个螺丝钉，将壳体与座板分开。取下测杆上的测帽及限位螺丝钉、限位块及防转导轨上的螺丝钉，取下导轨和防震弹簧，抽出测杆，取出限位块和齿条。旋下齿轮 Z1 的上轴承板固定螺丝钉，取下 Z1 和轴承板，观察 Z1 的齿形和齿数。注意：不要拆卸大轴承板及其相连的齿轮和游丝。百分表安装：可按与拆卸步骤相反的顺序安装。（1）安装下支撑板（底板）时，应使游丝预紧 π/2；（2）安装下支撑板时，应保证齿条与齿轮啮合的齿侧间隙；（3）装指针时，应保证对指针位置的要求。装表质量检查：1、测杆移动需灵活，无卡滞现象；2、当测杆在自上状态时，指针应位于测量杆轴线上方 15-25 个分度内。转数指针对刻度盘时，大指针应位于测量杆轴线上方 10 个分度内。3、检查游丝是否预紧。4、齿条与齿轮啮合的齿侧间隙应在 0.01-0.06 毫米之间。五、实验结果分析：１．分表中游丝的作用是什么？游丝应如何安装？２．防震弹簧如何起到防震作用？3、百分表在下述各处采纳了什么联接形式？（1）片齿轮与轴；（2）导轨与壳体；（3）防尘帽与壳体；（4）指针套与齿轮轴；（5）测头钢球与测头；4．已知百分表中齿轮 Z1=20，Z2=120，中心轮 Z3=12，大齿轮 Z4=120，根据百分表的传动要求，计算出齿轮...
