机械设计基础课程设计设计胶带输送机的传动装置

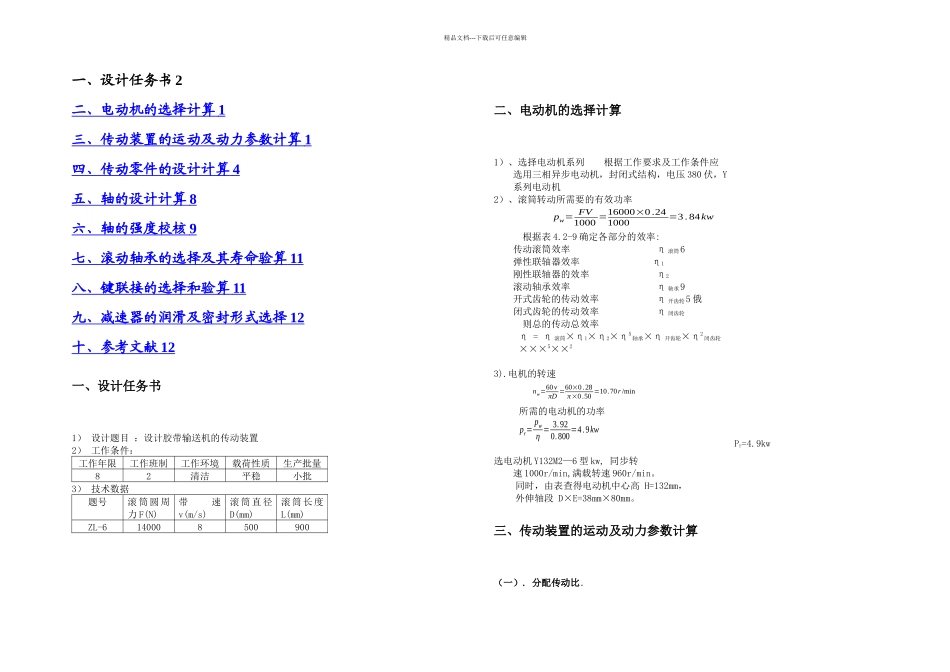

精品文档---下载后可任意编辑一、设计任务书 2二、电动机的选择计算 1 三、传动装置的运动及动力参数计算 1 四、传动零件的设计计算 4 五、轴的设计计算 8 六、轴的强度校核 9 七、滚动轴承的选择及其寿命验算 11 八、键联接的选择和验算 11 九、减速器的润滑及密封形式选择 12 十、参考文献 12 一、设计任务书1） 设计题目 ：设计胶带输送机的传动装置2） 工作条件：工作年限工作班制工作环境载荷性质生产批量82清洁平稳小批3） 技术数据题号滚筒圆周力 F(N)带速 v(m/s)滚筒直径 D(mm)滚筒长度 L(mm)ZL-6140008500900二、电动机的选择计算1）、选择电动机系列 根据工作要求及工作条件应选用三相异步电动机，封闭式结构，电压 380 伏，Y系列电动机2）、滚筒转动所需要的有效功率pw= FV1000 =16000×0.241000=3.84kw 根据表 4.2-9 确定各部分的效率: 传动滚筒效率 η 滚筒6弹性联轴器效率 η1刚性联轴器的效率 η2滚动轴承效率 η 轴承9开式齿轮的传动效率 η 开齿轮5 俄闭式齿轮的传动效率 η 闭齿轮则总的传动总效率η = η 滚筒×η1×η2×η5轴承×η 开齿轮×η2闭齿轮×××5××23).电机的转速nw=60vπD =60×0.28π×0.50 =10.70r /min所需的电动机的功率pr=pwη = 3.920.800=4.9kw Pr=4.9kw选电动机 Y132M2—6 型 kw, 同步转速 1000r/min,满载转速 960r/min。同时，由表查得电动机中心高 H=132mm，外伸轴段 D×E=38mm×80mm。三、传动装置的运动及动力参数计算（一）. 分配传动比．精品文档---下载后可任意编辑1）总传动比i=n0nw=96010.70 =89.72 2）各级传动比的粗略分配 由表 4.2-9 取 i 开＝6 减速器的传动比：i减= ii开=89.726=14.953减速箱内高速级齿轮传动比i1=√1.35i减=√1.35×14.953=4.493 i1=4.493 减速箱内低速级齿轮传动比i2=i减i1=14.9534.4.493=3.382 i2=（二） 各轴功率、转速和转矩的计算1．0 轴：（电动机轴）p0= pr=4.9kwP0=4.9KW n0=960r /min n0=960r/minT 0=9.55× p0n0=9.55×4.9×103960=48.74 N⋅mT0=4Nm2．Ⅰ 轴： （减速器高速轴）p1= p0⋅η1=4.9×0.99=4 .851kwP1=kwn1= n0i01=960 r /min n1=960r/minT 1=9.55×p1n1=9.55×4.851×103960=48.26N⋅m T1=4N.m 3. Ⅱ 轴： （减速器中间轴） p2= p1⋅¿η η轴承η齿轮=4 .851×0 .99×0 .97=44 . 658kw ¿ P2=kwn2=n1i12=9604.4 .493=213.6...
