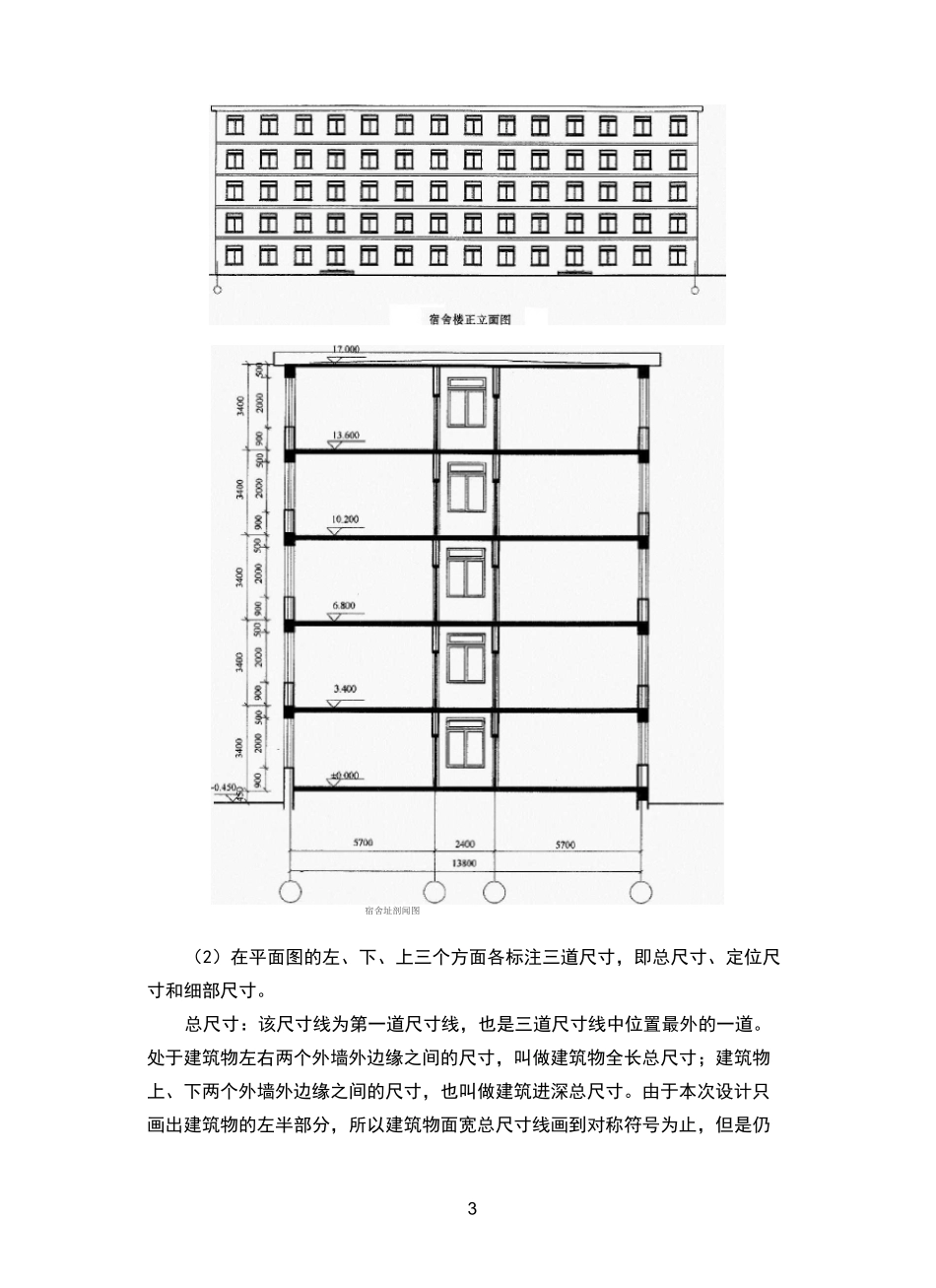

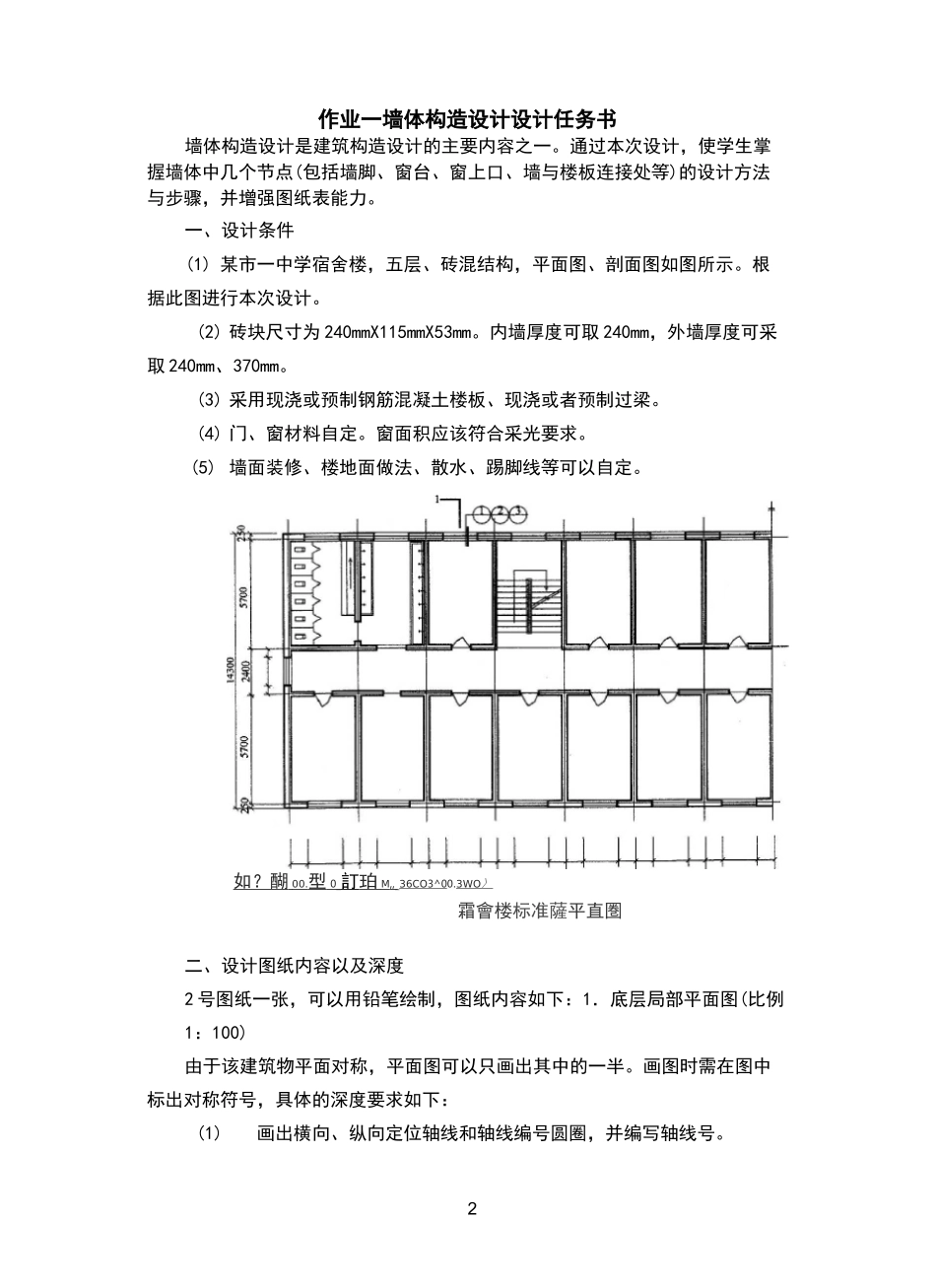

墙体构造设计（总 7 页）--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小-2作业一墙体构造设计设计任务书墙体构造设计是建筑构造设计的主要内容之一。通过本次设计，使学生掌握墙体中几个节点(包括墙脚、窗台、窗上口、墙与楼板连接处等)的设计方法与步骤，并增强图纸表能力。一、设计条件(1) 某市一中学宿舍楼，五层、砖混结构，平面图、剖面图如图所示。根据此图进行本次设计。(2) 砖块尺寸为 240mmX115mmX53mm。内墙厚度可取 240mm，外墙厚度可采取 240mm、370mm。(3) 采用现浇或预制钢筋混凝土楼板、现浇或者预制过梁。(4) 门、窗材料自定。窗面积应该符合采光要求。(5) 墙面装修、楼地面做法、散水、踢脚线等可以自定。如？醐 00. 型 0_ 訂 珀 M , ,_36CO 3^0 0.3WO 〉 霜會楼标准薩平直圏二、设计图纸内容以及深度2 号图纸一张，可以用铅笔绘制，图纸内容如下：1．底层局部平面图(比例1：100)由于该建筑物平面对称，平面图可以只画出其中的一半。画图时需在图中标出对称符号，具体的深度要求如下：(1)画出横向、纵向定位轴线和轴线编号圆圈，并编写轴线号。3宿舍址剖闻图（2）在平面图的左、下、上三个方面各标注三道尺寸，即总尺寸、定位尺寸和细部尺寸。总尺寸：该尺寸线为第一道尺寸线，也是三道尺寸线中位置最外的一道。处于建筑物左右两个外墙外边缘之间的尺寸，叫做建筑物全长总尺寸；建筑物上、下两个外墙外边缘之间的尺寸，也叫做建筑进深总尺寸。由于本次设计只画出建筑物的左半部分，所以建筑物面宽总尺寸线画到对称符号为止，但是仍4按建筑物全长标注。定位尺寸：该尺寸线为第二尺寸线，也是三道尺寸线中位置居中的一道。定位尺寸是指：外墙外边缘到第一条定位轴线的距离尺寸（或最后一条定位轴线到外墙外边缘的距离尺寸）；相邻的两条定位轴线之间的距离尺寸。细部尺寸：该尺寸线为第三道尺寸线，也是三道尺寸线中位置最靠内的一道。细部尺寸是指在外墙上各墙段以及门窗洞口的尺寸，若轴线穿过墙段，则应分别在轴线两边标注墙段尺寸。另外，在画该道尺寸线时，注意尺寸线与平面图最外线之间应保持一定的距离，以便为剖面图剖切符号或者详图索引符号留出适当的位置，使图面更美观、得体。（3）标注各纵横墙体厚度和走道墙段及其洞口的局部尺寸及散水宽度。一般建筑物内部尺寸与外墙部分尺寸，应该分开标注。标注时，应该遵循“就近标注”原则，而不要把内部尺寸标注在...
