总线组成和总线功能

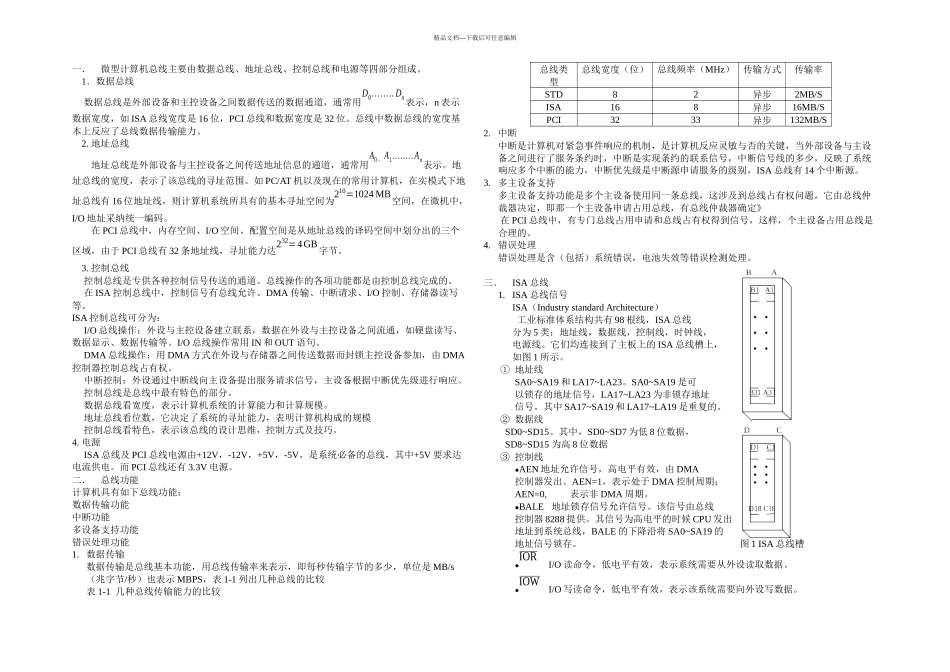

精品文档---下载后可任意编辑一．微型计算机总线主要由数据总线、地址总线、控制总线和电源等四部分组成。1．数据总线 数据总线是外部设备和主控设备之间数据传送的数据通道，通常用D0........ Dn表示，n 表示数据宽度，如 ISA 总线宽度是 16 位，PCI 总线和数据宽度是 32 位。总线中数据总线的宽度基本上反应了总线数据传输能力。2. 地址总线地址总线是外部设备与主控设备之间传送地址信息的通道，通常用A0， A1........ An表示。地址总线的宽度，表示了该总线的寻址范围。如 PC/AT 机以及现在的常用计算机，在实模式下地址总线有 16 位地址线，则计算机系统所具有的基本寻址空间为210=1024 MB空间，在微机中，I/O 地址采纳统一编码。在 PCI 总线中，内存空间、I/O 空间、配置空间是从地址总线的译码空间中划分出的三个区域，由于 PCI 总线有 32 条地址线，寻址能力达232=4GB字节。3. 控制总线 控制总线是专供各种控制信号传送的通道。总线操作的各项功能都是由控制总线完成的。 在 ISA 控制总线中，控制信号有总线允许、DMA 传输、中断请求、I/O 控制、存储器读写等。ISA 控制总线可分为： I/O 总线操作：外设与主控设备建立联系，数据在外设与主控设备之间流通，如硬盘读写、数据显示、数据传输等。I/O 总线操作常用 IN 和 OUT 语句。 DMA 总线操作：用 DMA 方式在外设与存储器之间传送数据而封锁主控设备参加，由 DMA控制器控制总线占有权。 中断控制：外设通过中断线向主设备提出服务请求信号，主设备根据中断优先级进行响应。 控制总线是总线中最有特色的部分。 数据总线看宽度，表示计算机系统的计算能力和计算规模。 地址总线看位数，它决定了系统的寻址能力，表明计算机构成的规模 控制总线看特色，表示该总线的设计思维，控制方式及技巧。4. 电源 ISA 总线及 PCI 总线电源由+12V，-12V，+5V，-5V。是系统必备的总线，其中+5V 要求达电流供电。而 PCI 总线还有 3.3V 电源。二．总线功能计算机具有如下总线功能：数据传输功能中断功能多设备支持功能错误处理功能1. 数据传输数据传输是总线基本功能，用总线传输率来表示，即每秒传输字节的多少，单位是 MB/s（兆字节/秒）也表示 MBPS，表 1-1 列出几种总线的比较表 1-1 几种总线传输能力的比较总线类型总线宽度（位）总线频率（MHz）传输方式传输率STD82异步2MB/SISA168异步16MB/SPCI3233异步132MB/S2. 中断中断是计...
