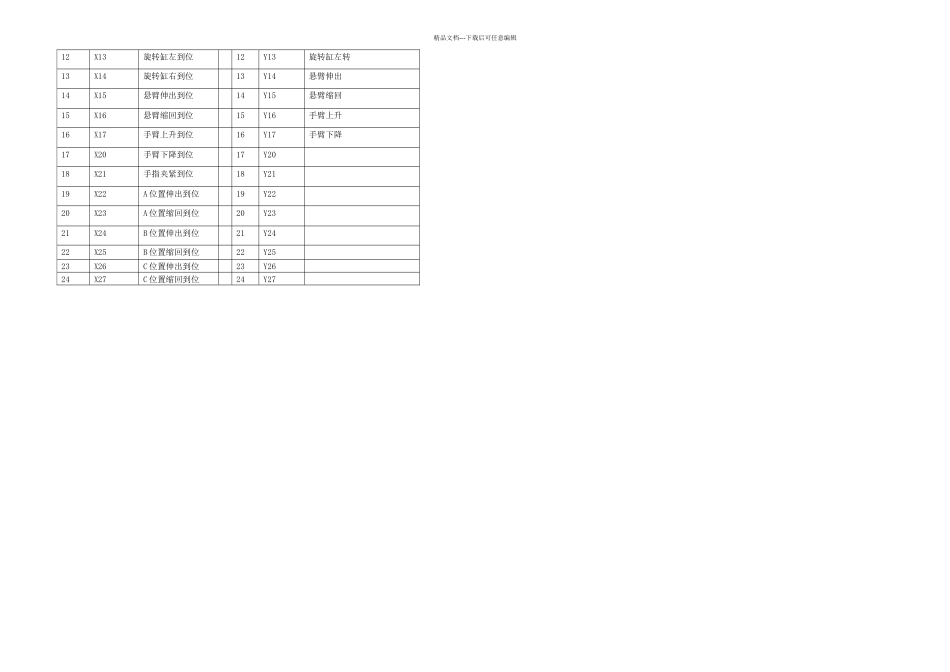

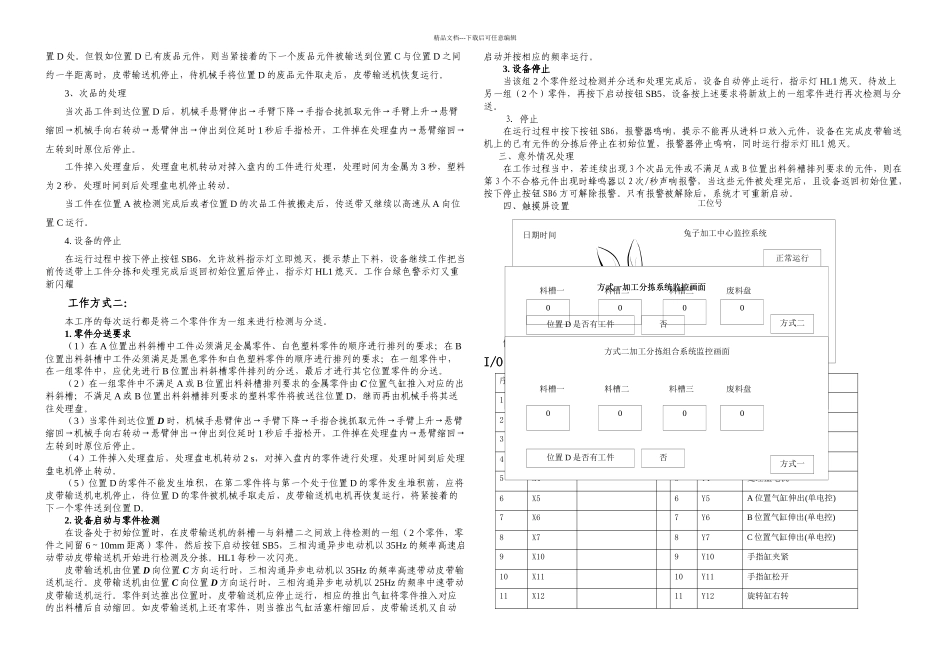

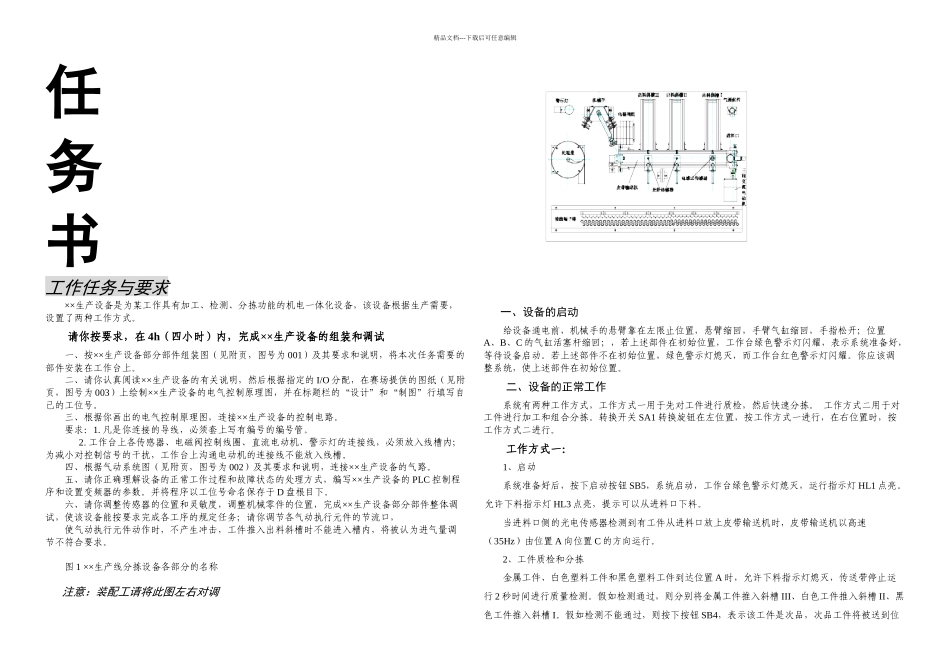

精品文档---下载后可任意编辑任务书工作任务与要求 ××生产设备是为某工作具有加工、检测、分拣功能的机电一体化设备，该设备根据生产需要，设置了两种工作方式。请你按要求，在 4h（四小时）内，完成××生产设备的组装和调试一、按××生产设备部分部件组装图（见附页，图号为 001）及其要求和说明，将本次任务需要的部件安装在工作台上。二、请你认真阅读××生产设备的有关说明，然后根据指定的 I/O 分配，在赛场提供的图纸（见附页，图号为 003）上绘制××生产设备的电气控制原理图，并在标题栏的“设计”和“制图”行填写自己的工位号。三、根据你画出的电气控制原理图，连接××生产设备的控制电路。要求：1. 凡是你连接的导线，必须套上写有编号的编号管。 2. 工作台上各传感器、电磁阀控制线圈、直流电动机、警示灯的连接线，必须放入线槽内；为减小对控制信号的干扰，工作台上沟通电动机的连接线不能放入线槽。四、根据气动系统图（见附页，图号为 002）及其要求和说明，连接××生产设备的气路。五、请你正确理解设备的正常工作过程和故障状态的处理方式，编写××生产设备的 PLC 控制程序和设置变频器的参数。并将程序以工位号命名保存于 D 盘根目下。六、请你调整传感器的位置和灵敏度，调整机械零件的位置，完成××生产设备部分部件整体调试，使该设备能按要求完成各工序的规定任务；请你调节各气动执行元件的节流口，使气动执行元件动作时，不产生冲击，工件推入出料斜槽时不能进入槽内，将被认为进气量调节不符合要求。图 1 ××生产线分拣设备各部分的名称注意：装配工请将此图左右对调一、设备的启动给设备通电前，机械手的悬臂靠在左限止位置，悬臂缩回，手臂气缸缩回，手指松开；位置A、B、C 的气缸活塞杆缩回；，若上述部件在初始位置，工作台绿色警示灯闪耀，表示系统准备好，等待设备启动。若上述部件不在初始位置，绿色警示灯熄灭，而工作台红色警示灯闪耀。你应该调整系统，使上述部件在初始位置。二、设备的正常工作系统有两种工作方式，工作方式一用于先对工件进行质检，然后快速分拣。 工作方式二用于对工件进行加工和组合分拣。转换开关 SA1 转换旋钮在左位置，按工作方式一进行，在右位置时，按工作方式二进行。工作方式一：1、启动系统准备好后，按下启动按钮 SB5，系统启动，工作台绿色警示灯熄灭，运行指示灯 HL1 点亮。允许下料指示灯 HL3 点亮，提示可以从进料口下料。当进料口侧...
