机电设备安装之设备间图解

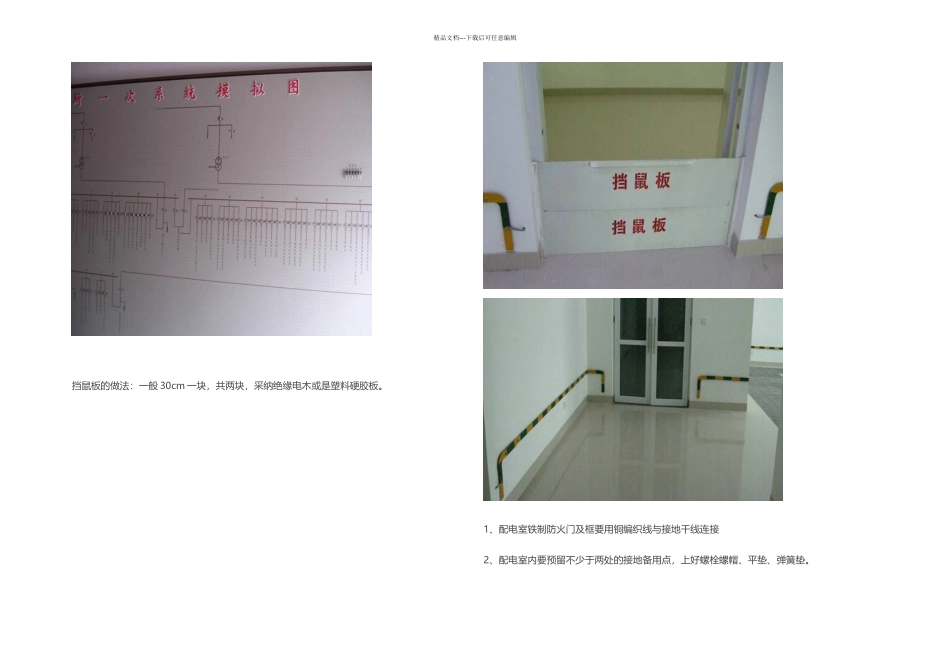

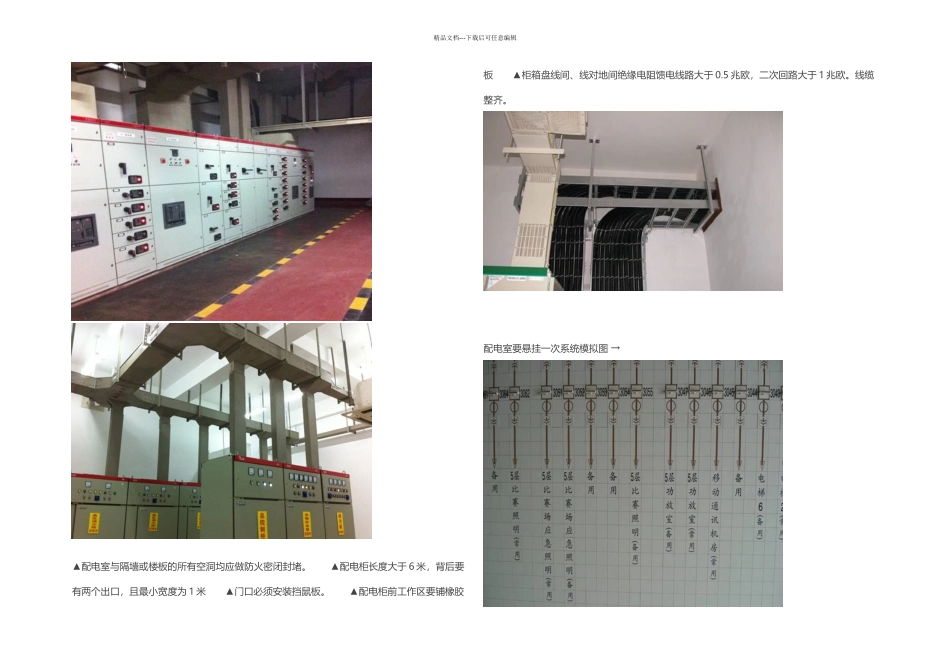

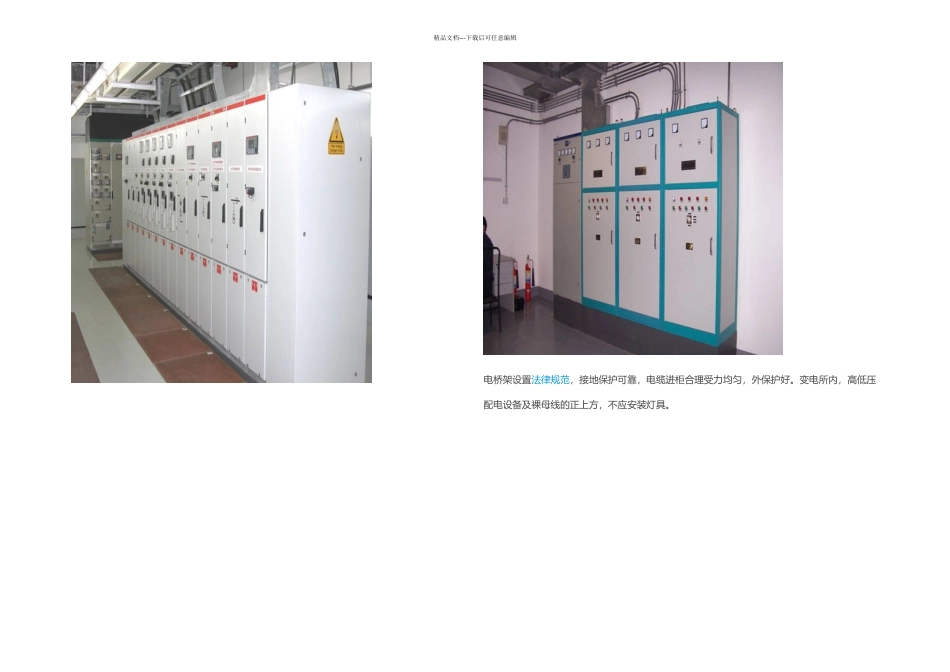

精品文档---下载后可任意编辑电桥架设置法律规范，接地保护可靠，电缆进柜合理受力均匀，外保护好。变电所内，高低压配电设备及裸母线的正上方，不应安装灯具。精品文档---下载后可任意编辑▲配电室与隔墙或楼板的所有空洞均应做防火密闭封堵。 ▲配电柜长度大于 6 米，背后要有两个出口，且最小宽度为 1 米 ▲门口必须安装挡鼠板。 ▲配电柜前工作区要铺橡胶板 ▲柜箱盘线间、线对地间绝缘电阻馈电线路大于 0.5 兆欧，二次回路大于 1 兆欧。线缆整齐。 配电室要悬挂一次系统模拟图 →精品文档---下载后可任意编辑 挡鼠板的做法：一般 30cm 一块，共两块，采纳绝缘电木或是塑料硬胶板。1、配电室铁制防火门及框要用铜编织线与接地干线连接2、配电室内要预留不少于两处的接地备用点，上好螺栓螺帽、平垫、弹簧垫。精品文档---下载后可任意编辑接地主干线一般明敷设，具体做法： 1、距地面高度 250-300mm，与墙壁间隙 10-15mm。 2、每段 15-100mm，黄绿相间。 3、水平支架 0.5-1.5 米，垂直支持件1.5-3 米，弯曲部分 0.3-0.5 米。 4、弯头专门加工。 主接地小做法→ 精品文档---下载后可任意编辑 强调： ▲当电缆穿过零序电流互感器时，电缆头的接地线应通过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线应对地绝缘。（本条是为使零序电流互感器正确反映电缆运行情况，并防止离散电流的影响而使零序保护错误发出讯号或动作而作出的规定。） ▲电缆与空气开关等设备连接时，线芯及拧紧螺栓要上护套，确保操作安全。 控制柜前标识→ 关于电缆沟： ▲最下端支架不小于 5-10cm；最上端不小于 15—20cm。 ▲电缆上架，里面干燥、干净、有序，支架接地良好。支架一般采纳热镀锌的。电缆沟要有防水排水措施。 ▲电缆出入要进行封闭处理。 无负压设备机房：型钢接地，设备接地；型钢钻孔排水；表识清楚；采纳不锈钢螺栓；朝向一致。 设备及控制柜要有主接地 → 精品文档---下载后可任意编辑 不锈钢法兰与螺栓连接，注意电化腐蚀（电绝缘片或板）。型钢要钻孔 → 简单的做法：给水设备的机座处理欠妥；设备安装与土建之间欠协调；没有减震装置；注意了接地与跨接；法兰长短不一。 精致的给水设备间：地面处理与设备；互相辉映，干净大方 消防泵房： a、接地跨接：设备、伸缩节、电源线；b、滴水弯、金属卡普利管不超 0.8 米；c、减震措施：出水管弯头、设备；d、金属...
