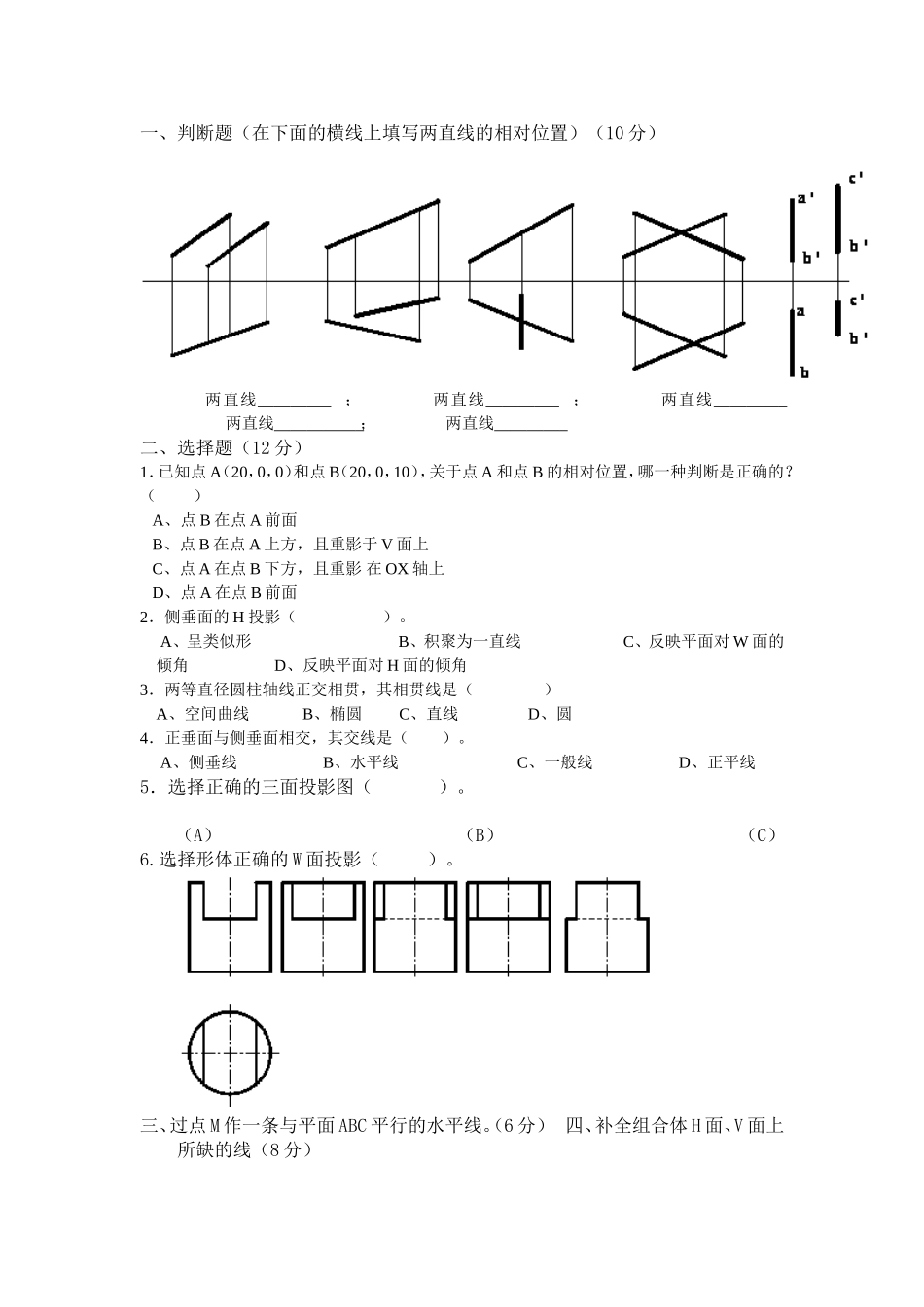

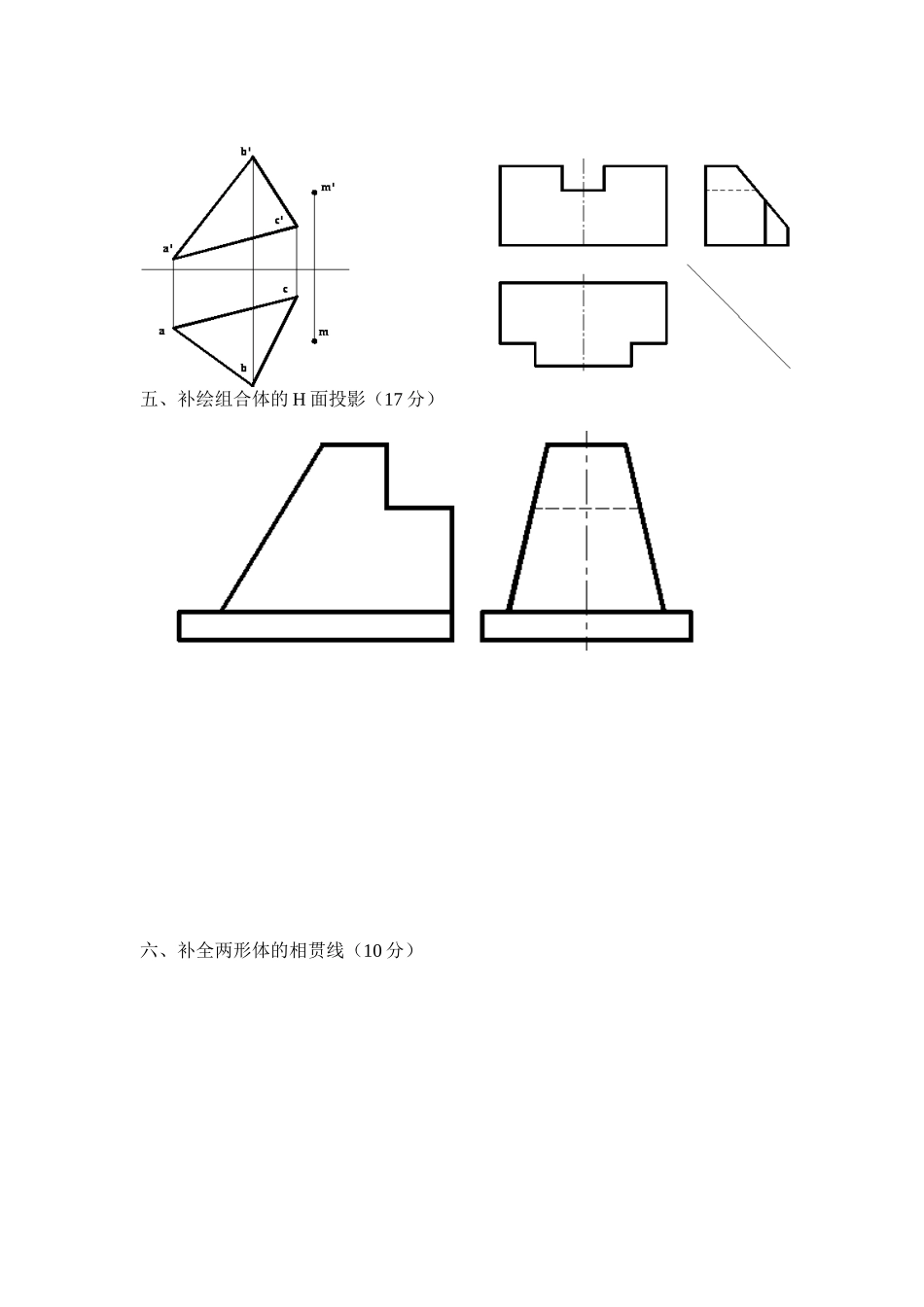

一、判断题（在下面的横线上填写两直线的相对位置）（10分）两直线；两直线；两直线两直线；两直线二、选择题（12分）1．已知点A（20，0，0）和点B（20，0，10），关于点A和点B的相对位置，哪一种判断是正确的？（）A、点B在点A前面B、点B在点A上方，且重影于V面上C、点A在点B下方，且重影在OX轴上D、点A在点B前面2．侧垂面的H投影（）。A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角3．两等直径圆柱轴线正交相贯，其相贯线是（）A、空间曲线B、椭圆C、直线D、圆4．正垂面与侧垂面相交，其交线是（）。A、侧垂线B、水平线C、一般线D、正平线5．选择正确的三面投影图（）。（A）（B）（C）6.选择形体正确的W面投影（）。三、过点M作一条与平面ABC平行的水平线。（6分）四、补全组合体H面、V面上所缺的线（8分）五、补绘组合体的H面投影（17分）六、补全两形体的相贯线（10分）七、补绘被截圆锥的另外两面投影。（18分）八、在指定位置绘出下面构件的1-1剖面图和2-2断面图（19分）。试卷答案一、判断题（在下面的横线上填写两直线的相对位置）（10分）两直线平行；两直线相交；两直线相交；两直线交叉；两直线交叉二、选择题（12分）1．已知点A（20，0，0）和点B（20，0，10），关于点A和点B的相对位置，哪一种判断是正确的？（C）A、点B在点A前面B、点B在点A上方，且重影于V面上C、点A在点B下方，且重影在OX轴上D、点A在点B前面2．侧垂面的H投影（A）。A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角3．两等直径圆柱轴线正交相贯，其相贯线是（B）A、空间曲线B、椭圆C、直线D、圆4．正垂面与侧垂面相交，其交线是（C）。A、侧垂线B、水平线C、一般线D、正平线5．选择正确的三面投影图（A）。（A）（B）（C）6.选择形体正确的W面投影（D）。三、过点M作一条与平面ABC平行的水平线。（6分）四、补全组合体H面、V面上所缺的线（8分）五、补绘组合体的H面投影（17分）六、补全两形体的相贯线（10分）七、补绘被截圆锥的另外两面投影。（18分）八、在指定位置绘出下面构件的1-1剖面图和2-2断面图（19分）。试卷二一、判断题（在下面的横线上填写两直线的相对位置）（10分）两直线；两直线；两直线；两直线；两直线二、选择题（12分）1、已知点A（0，10，25）和点B（0，15，25），关于点A和点B的相对位置，哪一种判断是正确的？（）A、点A在点B前面B、点B在点A上方，且重影于V面上C、点A在点B前方，且重影在OZ轴上D、点B在点A前面2、正垂面的W投影（）。A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角3、两个回转体共轴时，其相贯线是（）。A．空间曲线B．椭圆C．直线D．圆4、水平面与侧垂面相交，其交线是（）。A、侧垂线B、水平线C、一般线D、正平线5.选择形体正确的H面投影图（）。（A）（B）（C）（D）6.选择形体正确的W面投影图（）。三、过点M作一条与平面ABC平行的正平线。（6分）四、补全组合体三个投影面上所缺的线。（8分）五、补绘形体的H面投影。（17分）六、补绘被截圆锥的H面投影。（10分）七、根据给出的投影，补全立体的水平投影和侧面投影。（18分）八、在指定位置绘出下面构件的1-1剖面图和2-2断面图。（19分）B卷答案一、判断题（在下面的横线上填写两直线的相对位置）（10分）两直线交叉；两直线交叉；两直线交叉；两直线相交；两直线相交二、选择题（12分）1、已知点A（0，10，25）和点B（0，15，25），关于点A和点B的相对位置，哪一种判断是正确的？（D）A、点A在点B前面B、点B在点A上方，且重影于V面上C、点A在点B前方，且重影在OZ轴上D、点B在点A前面2、正垂面的W投影（A）。A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角3、两个回转体共轴时，其相贯线是（D）。A．空间曲线B．椭圆C．直线D．圆4、水平面与侧垂面相交，其交线是（A）。A、侧垂线B、水平线C、一般线D、正平线5.选择形体正确的H面投影图（C）。（A）（B）（C）（D）6.选择形体正确的W面投影图（A）。三、过点M作一条与平面ABC平行的正平线。（6分）四、补全组合体三个投影面上所缺的线...
