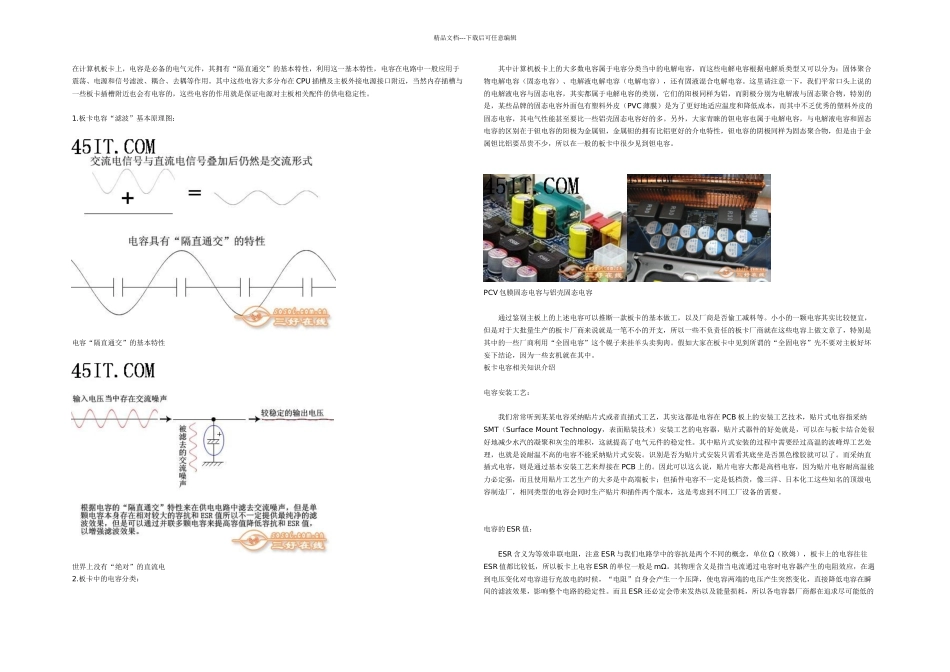

精品文档---下载后可任意编辑在计算机板卡上,电容是必备的电气元件,其拥有“隔直通交”的基本特性,利用这一基本特性,电容在电路中一般应用于震荡、电源和信号滤波、耦合、去耦等作用。其中这些电容大多分布在 CPU 插槽及主板外接电源接口附近,当然内存插槽与一些板卡插槽附近也会有电容的,这些电容的作用就是保证电源对主板相关配件的供电稳定性。 1.板卡电容“滤波”基本原理图: 电容“隔直通交”的基本特性 世界上没有“绝对”的直流电2.板卡中的电容分类: 其中计算机板卡上的大多数电容属于电容分类当中的电解电容,而这些电解电容根据电解质类型又可以分为:固体聚合物电解电容(固态电容)、电解液电解电容(电解电容),还有固液混合电解电容。这里请注意一下,我们平常口头上说的的电解液电容与固态电容,其实都属于电解电容的类别,它们的阳极同样为铝,而阴极分别为电解液与固态聚合物,特别的是,某些品牌的固态电容外面包有塑料外皮(PVC 薄膜)是为了更好地适应温度和降低成本,而其中不乏优秀的塑料外皮的固态电容,其电气性能甚至要比一些铝壳固态电容好的多。另外,大家青睐的钽电容也属于电解电容,与电解液电容和固态电容的区别在于钽电容的阳极为金属钽,金属钽的拥有比铝更好的介电特性,钽电容的阴极同样为固态聚合物,但是由于金属钽比铝要昂贵不少,所以在一般的板卡中很少见到钽电容。 PCV 包膜固态电容与铝壳固态电容 通过鉴别主板上的上述电容可以推断一款板卡的基本做工,以及厂商是否偷工减料等。小小的一颗电容其实比较便宜,但是对于大批量生产的板卡厂商来说就是一笔不小的开支,所以一些不负责任的板卡厂商就在这些电容上做文章了,特别是其中的一些厂商利用“全固电容”这个幌子来挂羊头卖狗肉。假如大家在板卡中见到所谓的“全固电容”先不要对主板好坏妄下结论,因为一些玄机就在其中。板卡电容相关知识介绍 电容安装工艺: 我们常常听到某某电容采纳贴片式或者直插式工艺,其实这都是电容在 PCB 板上的安装工艺技术,贴片式电容指采纳SMT(Surface Mount Technology,表面贴装技术)安装工艺的电容器,贴片式器件的好处就是,可以在与板卡结合处很好地减少水汽的凝聚和灰尘的堆积,这就提高了电气元件的稳定性。其中贴片式安装的过程中需要经过高温的波峰焊工艺处理,也就是说耐温不高的电容不能采纳贴片式安装。识别是否为贴片式安装只需看其底坐是否黑色橡胶就可以了。而采纳直插式...
