板式楼梯设计总结邢廷宝终稿

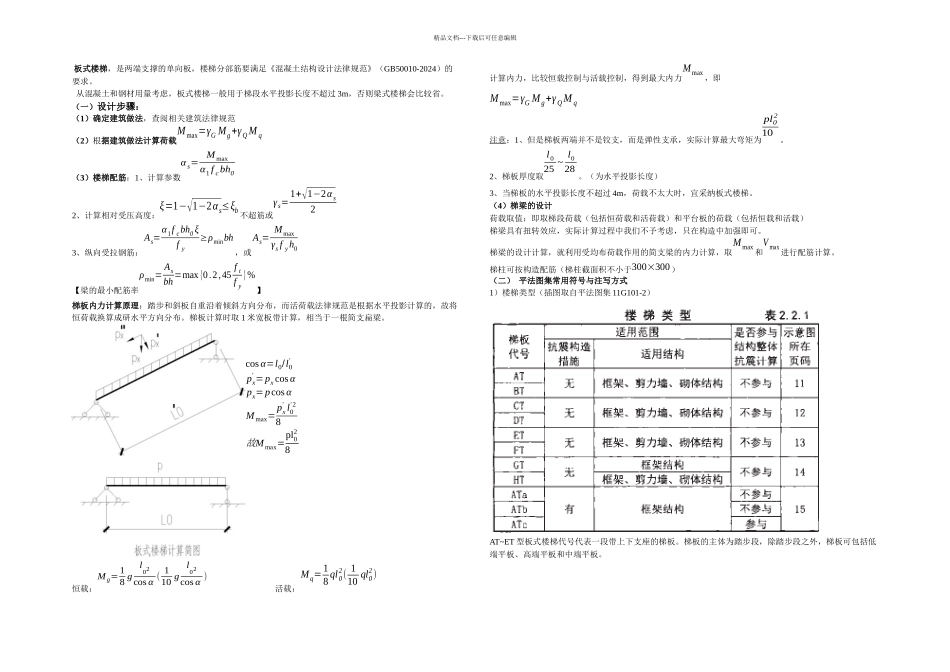

板式楼梯设计总结邢廷宝终稿_第1页
1/12

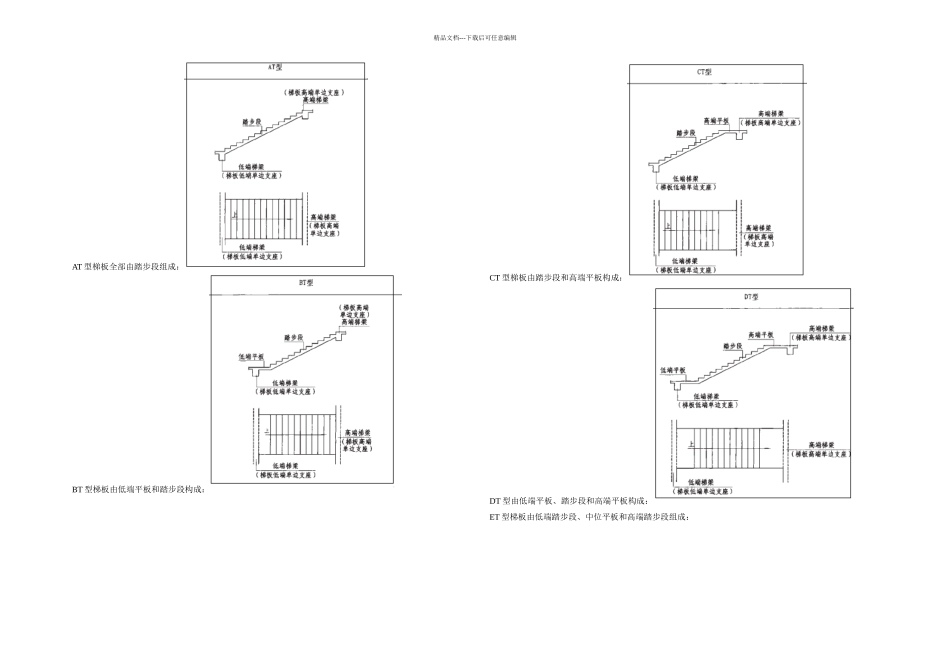

板式楼梯设计总结邢廷宝终稿_第2页
2/12

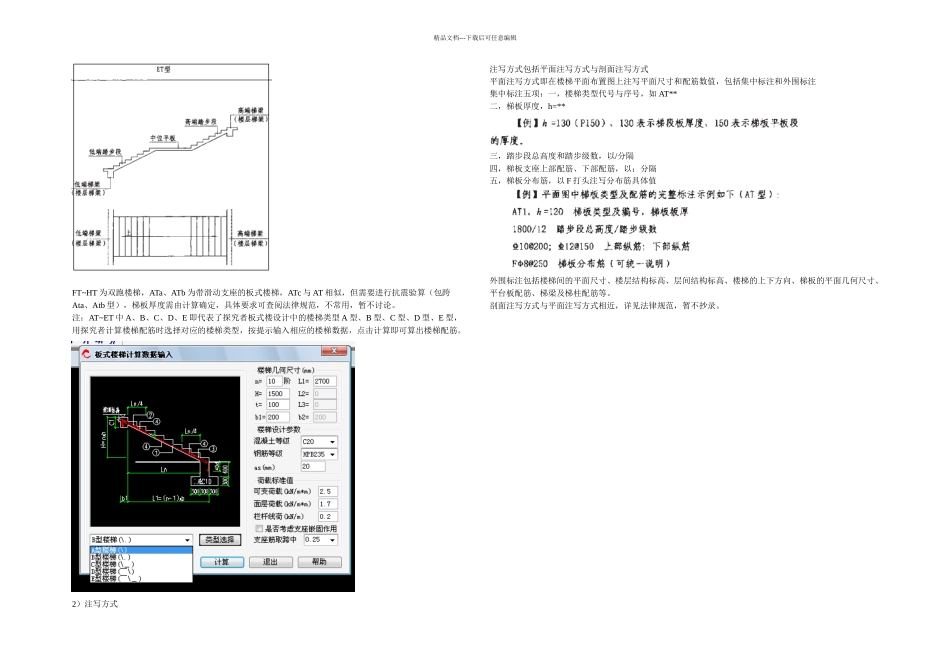

板式楼梯设计总结邢廷宝终稿_第3页
3/12
精品文档---下载后可任意编辑 板式楼梯,是两端支撑的单向板,楼梯分部筋要满足《混凝土结构设计法律规范》(GB50010-2024)的要求。 从混凝土和钢材用量考虑,板式楼梯一般用于梯段水平投影长度不超过 3m,否则梁式楼梯会比较省。(一)设计步骤:(1)确定建筑做法,查阅相关建筑法律规范(2)根据建筑做法计算荷载M max=γG M g+γ QM q(3)楼梯配筋:1、计算参数α s= M maxα1 f cbh02、计算相对受压高度:ξ=1−√1−2αs≤ξb 不超筋或γ s=1+√1−2αs23、纵向受拉钢筋:As=α1f cbh0 ξf y≥ρminbh,或As=Mmaxγs f yh0【梁的最小配筋率ρmin=Asbh=max {0.2,45f tf y}%】梯板内力计算原理:踏步和斜板自重沿着倾斜方向分布,而活荷载法律规范是根据水平投影计算的,故将恒荷载换算成研水平方向分布。梯板计算时取 1 米宽板带计算,相当于一根简支扁梁。cos α=l0/l0'px' =pxcos αpx=pcos αM max=px' l0' 28M故max=pl028恒载:M g= 18 gl02cos α ( 110 gl02cos α ) 活载:M q=18 ql02( 110 ql02)计算内力,比较恒载控制与活载控制,得到最大内力M max ,即M max=γG M g+γ QM q注意:1、但是梯板两端并不是铰支,而是弹性支承,实际计算最大弯矩为pl0210。2、梯板厚度取l 025 ~ l028。(为水平投影长度)3、当梯板的水平投影长度不超过 4m,荷载不太大时,宜采纳板式楼梯。(4)梯梁的设计荷载取值:即取梯段荷载(包括恒荷载和活荷载)和平台板的荷载(包括恒载和活载)梯梁具有扭转效应,实际计算过程中我们不予考虑,只在构造中加强即可。梯梁的设计计算,就利用受均布荷载作用的简支梁的内力计算,取M max 和V max 进行配筋计算。梯柱可按构造配筋(梯柱截面积不小于300×300)(二) 平法图集常用符号与注写方式1)楼梯类型(插图取自平法图集 11G101-2)AT~ET 型板式楼梯代号代表一段带上下支座的梯板。梯板的主体为踏步段,除踏步段之外,梯板可包括低端平板、高端平板和中端平板。精品文档---下载后可任意编辑AT 型梯板全部由踏步段组成:BT 型梯板由低端平板和踏步段构成:CT 型梯板由踏步段和高端平板构成:DT 型由低端平板、踏步段和高端平板构成:ET 型梯板由低端踏步段、中位平板和高端踏步段组成:精品文档---下载后可任意编辑FT~HT 为双跑楼梯,ATa、ATb 为带滑动支座的板式楼梯,ATc 与 AT 相似,但需要进行抗震验算(包跨Ata、Atb 型...
