柏拉图直方图管制图制作方法

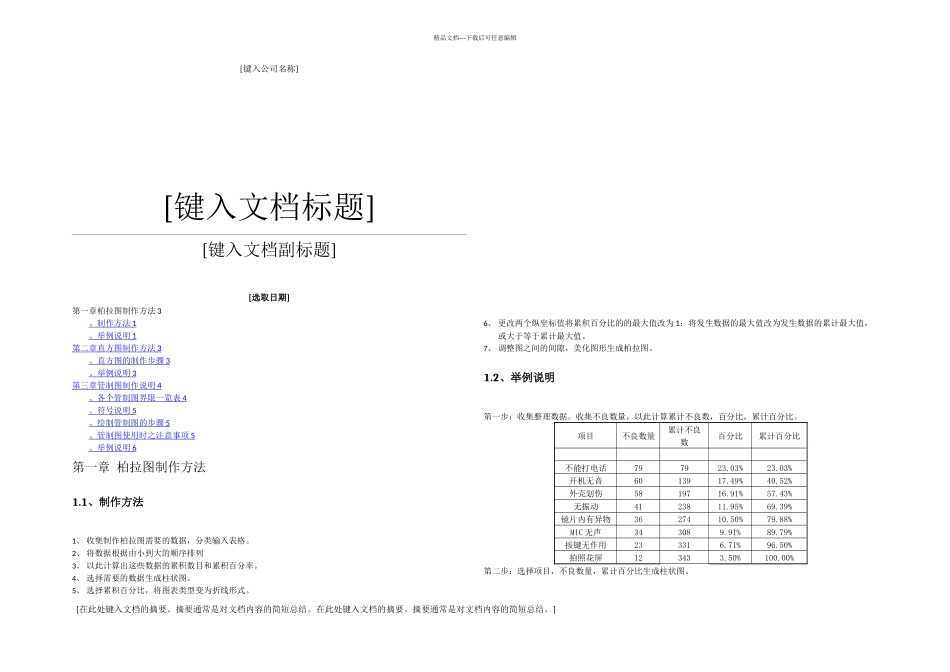

柏拉图直方图管制图制作方法_第1页
1/7
柏拉图直方图管制图制作方法_第2页
2/7
柏拉图直方图管制图制作方法_第3页
3/7
精品文档---下载后可任意编辑[键入公司名称][键入文档标题][键入文档副标题][选取日期]第一章柏拉图制作方法 3、制作方法 1 、举例说明 1 第二章直方图制作方法 3 、直方图的制作步骤 3 、举例说明 3 第三章管制图制作说明 4 、各个管制图界限一览表 4 、符号说明 5 、绘制管制图的步骤 5 、管制图使用时之注意事项 5 、举例说明 6 第一章 柏拉图制作方法1.1、制作方法1、 收集制作柏拉图需要的数据,分类输入表格。2、 将数据根据由小到大的顺序排列3、 以此计算出这些数据的累积数目和累积百分率。4、 选择需要的数据生成柱状图。5、 选择累积百分比,将图表类型变为折线形式。6、 更改两个纵坐标值将累积百分比的的最大值改为 1;将发生数据的最大值改为发生数据的累计最大值,或大于等于累计最大值。7、 调整图之间的间隙,美化图形生成柏拉图。1.2、举例说明第一步:收集整理数据。收集不良数量,以此计算累计不良数,百分比,累计百分比。项目不良数量累计不良数百分比累计百分比不能打电话797923.03%23.03%开机无音6013917.49%40.52%外壳划伤5819716.91%57.43%无振动4123811.95%69.39%镜片内有异物3627410.50%79.88%MIC 无声343089.91%89.79%按键无作用233316.71%96.50%拍照花屏123433.50%100.00%第二步:选择项目,不良数量,累计百分比生成柱状图。[在此处键入文档的摘要。摘要通常是对文档内容的简短总结。在此处键入文档的摘要。摘要通常是对文档内容的简短总结。]精品文档---下载后可任意编辑第三步:在图上选择累计百分比图形,点击鼠标右键,选择更改图标类型,以此选择带标记的折线图。将累计百分比的柱状图变为折线图。第四步:更改成折线图后,选中折线图,在右键里面选择“设置数据系列格式”随后选择“次坐标轴”得到如下图像。第五步:选择累积百分比的坐标轴,点击右键选择“设置坐标轴格式”。在里面将最大值改为 1,最小值为0,其他可根据需求或选择默认设置。选择数量坐标轴,点击右键选择“设置坐标轴格式”在里面将最大值设置为大于或等于累计不良数的最大值。最小值和间隔可根据需要选择。得到如下图形。第六步:选中图形点击右键选择“设置数据系列格式”在里面将“分类间隔”调整为零。双击每个柱子选择不同的颜色可以改变每个柱子的颜色。最后调整后得到如下图形。精品文档---下载后可任意编辑第七步:假如要清楚的表达数据,可点击右键在图形上面添加数据标签。第二章 直方图制...
