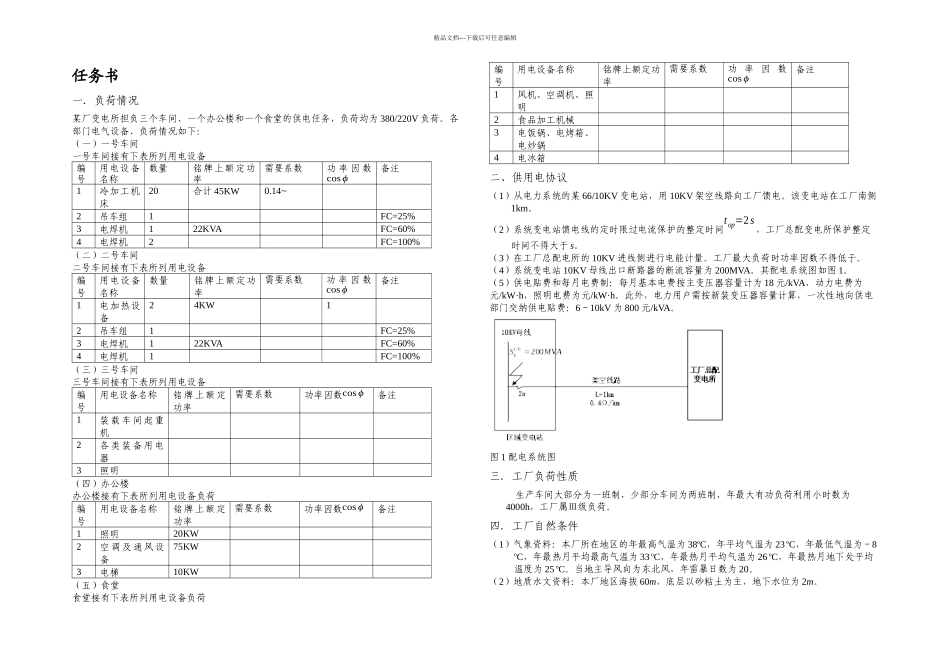

课 题 某加工厂供配电系统设计 专业班级 自动化 **** 姓 名 *** 学 号 0909***** 指导老师 完成时间 201* 年 ** 月 ** 日 精品文档---下载后可任意编辑任务书一．负荷情况某厂变电所担负三个车间、一个办公楼和一个食堂的供电任务，负荷均为 380/220V 负荷。各部门电气设备、负荷情况如下：（一）一号车间一号车间接有下表所列用电设备编号用电设备名称数量铭牌上额定功率需要系数功 率 因 数cos ϕ备注1冷加工机床20合计 45KW0.14~2吊车组1FC=25%3电焊机122KVAFC=60%4电焊机2FC=100%（二）二号车间二号车间接有下表所列用电设备编号用电设备名称数量铭牌上额定功率需要系数功 率 因 数cos ϕ备注1电加热设备24KW12吊车组1FC=25%3电焊机122KVAFC=60%4电焊机1FC=100%（三）三号车间三号车间接有下表所列用电设备编号用电设备名称铭牌上额定功率需要系数功率因数cos ϕ备注1装载车间起重机2各类装备用电器3照明（四）办公楼办公楼接有下表所列用电设备负荷编号用电设备名称铭牌上额定功率需要系数功率因数cos ϕ备注1照明20KW2空 调 及 通 风 设备75KW3电梯10KW（五）食堂食堂接有下表所列用电设备负荷编号用电设备名称铭牌上额定功率需要系数功 率 因 数cos ϕ备注1风机、空调机、照明2食品加工机械3电饭锅、电烤箱、电炒锅4电冰箱二、供用电协议（1）从电力系统的某 66/10KV 变电站，用 10KV 架空线路向工厂馈电。该变电站在工厂南侧1km。（2）系统变电站馈电线的定时限过电流保护的整定时间top=2s，工厂总配变电所保护整定时间不得大于 s。（3）在工厂总配电所的 10KV 进线侧进行电能计量。工厂最大负荷时功率因数不得低于。（4）系统变电站 10KV 母线出口断路器的断流容量为 200MVA。其配电系统图如图 1。（5）供电贴费和每月电费制：每月基本电费按主变压器容量计为 18 元/kVA，动力电费为元/kW·h，照明电费为元/kW·h。此外，电力用户需按新装变压器容量计算，一次性地向供电部门交纳供电贴费：6～10kV 为 800 元/kVA。图 1 配电系统图三．工厂负荷性质生产车间大部分为一班制，少部分车间为两班制，年最大有功负荷利用小时数为4000h，工厂属Ⅲ级负荷。四．工厂自然条件（1）气象资料：本厂所在地区的年最高气温为 38oC，年平均气温为 23 oC，年最低气温为－8 oC，年最热月平均最高气温为 33 oC，年最热月平均气温为 26 oC，年最热月地下处平均温度为 25 oC。当地主导...
