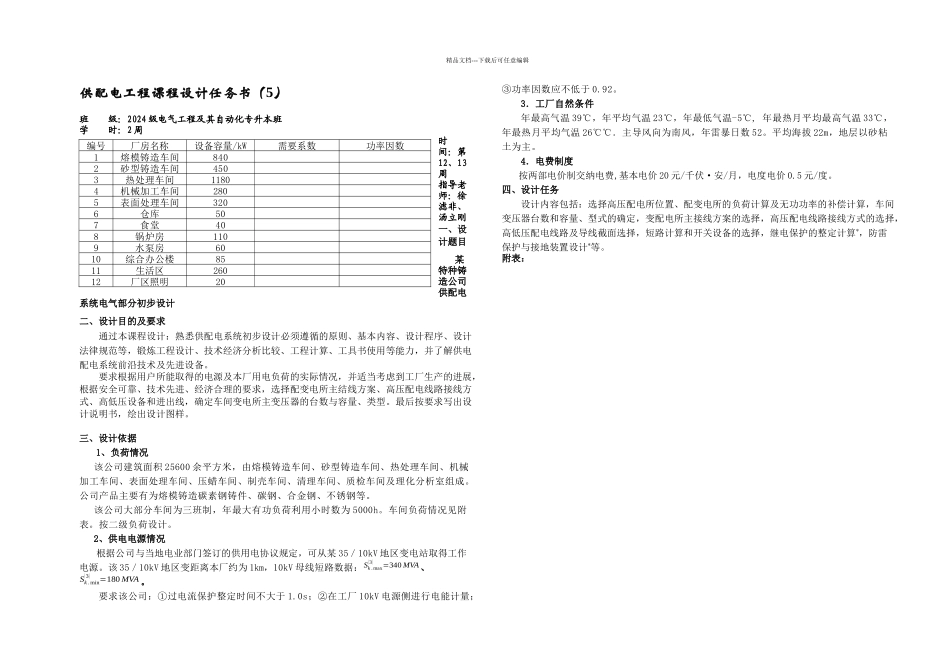

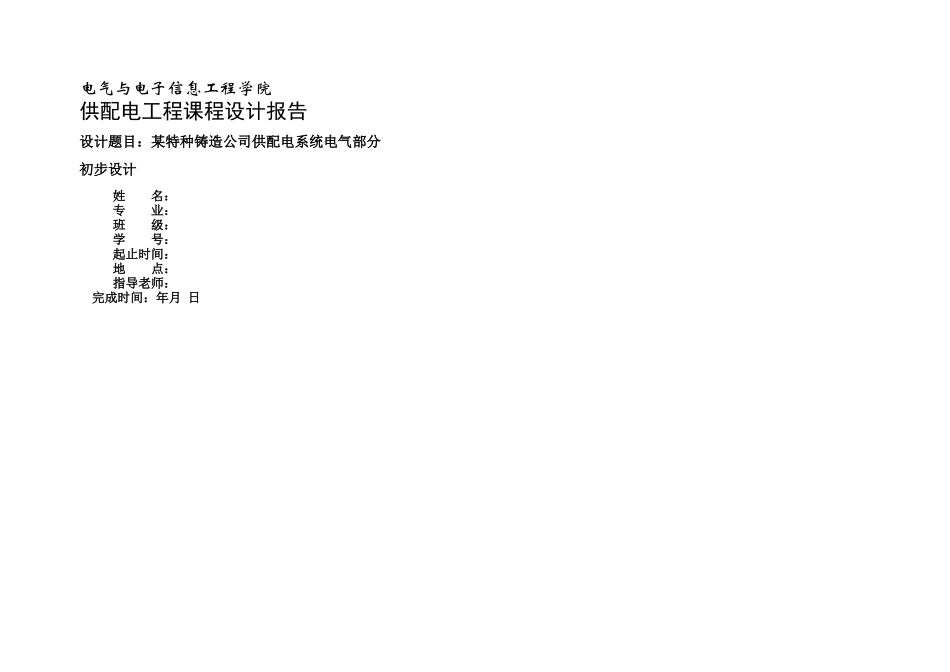

电气与电子信息工程学院供配电工程课程设计报告设计题目：某特种铸造公司供配电系统电气部分初步设计姓 名：专 业：班 级：学 号：起止时间：地 点：指导老师：完成时间：年月 日精品文档---下载后可任意编辑供配电工程课程设计任务书（5）班 级：2024 级电气工程及其自动化专升本班学 时：2 周时 间：第12、13周指导老师：徐滤非、汤立刚一、设计题目某特种铸造公司供配电系统电气部分初步设计二、设计目的及要求通过本课程设计：熟悉供配电系统初步设计必须遵循的原则、基本内容、设计程序、设计法律规范等，锻炼工程设计、技术经济分析比较、工程计算、工具书使用等能力，并了解供电配电系统前沿技术及先进设备。要求根据用户所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的进展，根据安全可靠、技术先进、经济合理的要求，选择配变电所主结线方案、高压配电线路接线方式、高低压设备和进出线，确定车间变电所主变压器的台数与容量、类型。最后按要求写出设计说明书，绘出设计图样。三、设计依据1、负荷情况该公司建筑面积 25600 余平方米，由熔模铸造车间、砂型铸造车间、热处理车间、机械加工车间、表面处理车间、压蜡车间、制壳车间、清理车间、质检车间及理化分析室组成。公司产品主要有为熔模铸造碳素钢铸件、碳钢、合金钢、不锈钢等。该公司大部分车间为三班制，年最大有功负荷利用小时数为 5000h。车间负荷情况见附表。按二级负荷设计。2、供电电源情况根据公司与当地电业部门签订的供用电协议规定，可从某 35／10kV 地区变电站取得工作电源。该 35／10kV 地区变距离本厂约为 1km，10kV 母线短路数据：Sk .max(3)=340 MVA、Sk .min(3)=180 MVA 。要求该公司：①过电流保护整定时间不大于 1.0s；②在工厂 10kV 电源侧进行电能计量；③功率因数应不低于 0.92。3．工厂自然条件年最高气温 39℃，年平均气温 23℃，年最低气温-5℃, 年最热月平均最高气温 33℃，年最热月平均气温 26℃℃．主导风向为南风，年雷暴日数 52。平均海拔 22m，地层以砂粘土为主。4．电费制度按两部电价制交纳电费,基本电价 20 元/千伏·安/月，电度电价 0.5 元/度。四、设计任务设计内容包括：选择高压配电所位置、配变电所的负荷计算及无功功率的补偿计算，车间变压器台数和容量、型式的确定，变配电所主接线方案的选择，高压配电线路接线方式的选择，高低压配电线路及导线截面选择，短路计算和开关设备...
