某联合站原油外输泵房安装课程设计实训

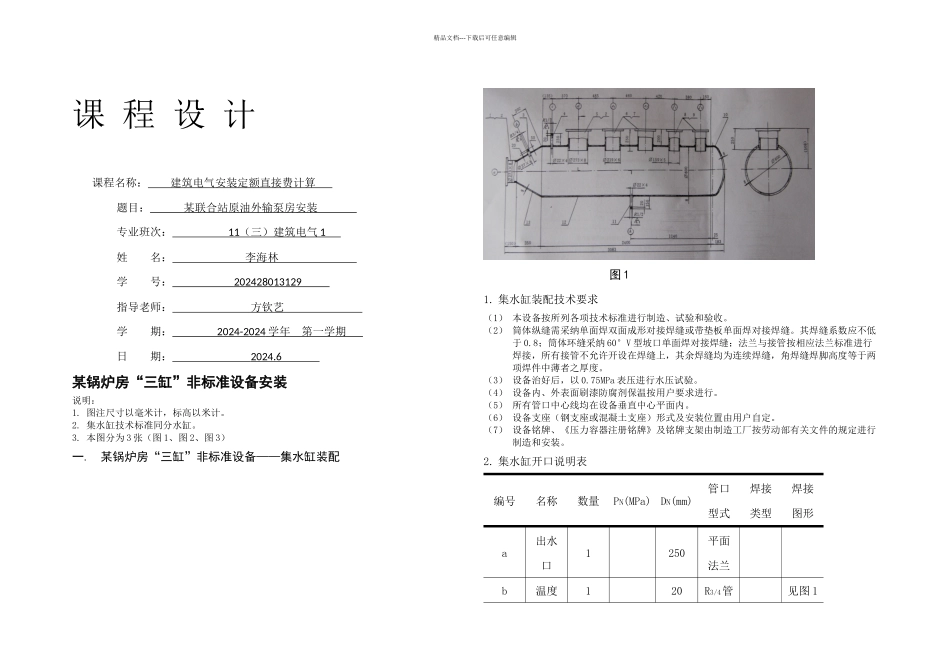

精品文档---下载后可任意编辑课 程 设 计 课程名称： 建筑电气安装定额直接费计算 题目： 某联合站原油外输泵房安装 专业班次： 11 （三）建筑电气 1 姓 名： 李海林 学 号： 202428013129 指导老师： 方钦艺 学 期： 2024-2024 学年 第一学期 日 期： 2024.6 某锅炉房“三缸”非标准设备安装说明：1. 图注尺寸以毫米计，标高以米计。2. 集水缸技术标准同分水缸。3. 本图分为 3 张（图 1、图 2、图 3）一.某锅炉房“三缸”非标准设备——集水缸装配 图 11. 集水缸装配技术要求（1） 本设备按所列各项技术标准进行制造、试验和验收。（2） 筒体纵缝需采纳单面焊双面成形对接焊缝或带垫板单面焊对接焊缝。其焊缝系数应不低于 0.8；筒体环缝采纳 60°V 型坡口单面焊对接焊缝；法兰与接管按相应法兰标准进行焊接，所有接管不允许开设在焊缝上，其余焊缝均为连续焊缝，角焊缝焊脚高度等于两项焊件中薄者之厚度。（3） 设备治好后，以 0.75MPa 表压进行水压试验。（4） 设备内、外表面刷漆防腐剂保温按用户要求进行。（5） 所有管口中心线均在设备垂直中心平面内。（6） 设备支座（钢支座或混凝土支座）形式及安装位置由用户自定。（7） 设备铭牌、《压力容器注册铭牌》及铭牌支架由制造工厂按劳动部有关文件的规定进行制造和安装。2. 集水缸开口说明表编号名称数量PN(MPa)DN(mm)管口型式焊接类型焊接图形a出水口1250平面法兰b温度120R3/4管见图 1精品文档---下载后可任意编辑计接口螺纹C压力表接口115R1/2管螺纹见图 1d出水口1250平面法兰见图 1e1~2进水口2200平面法兰见图 1f1~2进水口2150平面法兰见图 1h排水口115R1/2管螺纹见图 13. 集水缸准配用材料表编号名称数量材料规格及型号单重总重备注1接管1无缝钢管ø273×8,20L=1402平焊钢法兰2DNN250，Q235-AJB81-593温度计1无缝钢管 ø27×4,20L=80接管4压力表接管1无缝钢管 ø22×4,20L=1805接管1无缝钢管ø273×8,20L=2406接管2无缝钢管ø219×6,20L=2427平焊钢法兰2PN1.0MPa DN200 Q235-A4JB81-598接管2无缝钢管ø159×5,20L=2449平焊钢法兰2PN1.0MPa DN150 Q235-AJB81-5910椭圆形封头1DN600×8 Q235-AJB1154-7311排水管1无缝钢管 ø22×4,20L=15612筒体1钢厚板 Q235-A288L=240013锥体1钢厚板 Q235-A²总重≈446 千克二．某锅炉房“三缸”非标准设备——分气缸装备精品文档---下载后可任意编辑图 2（1）本设备按所列各项技术...
