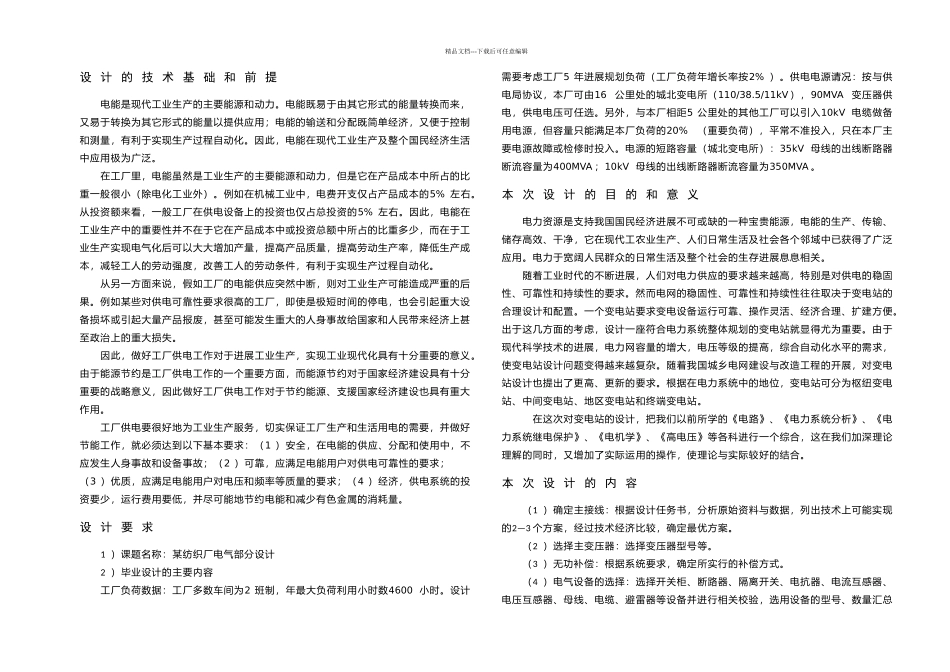

精品文档---下载后可任意编辑设 计 的 技 术 基 础 和 前 提电能是现代工业生产的主要能源和动力。电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以提供应用；电能的输送和分配既简单经济，又便于控制和测量，有利于实现生产过程自动化。因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。例如在机械工业中，电费开支仅占产品成本的5% 左右。从投资额来看，一般工厂在供电设备上的投资也仅占总投资的5% 左右。因此，电能在工业生产中的重要性并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。从另一方面来说，假如工厂的电能供应突然中断，则对工业生产可能造成严重的后果。例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏或引起大量产品报废，甚至可能发生重大的人身事故给国家和人民带来经济上甚至政治上的重大损失。因此，做好工厂供电工作对于进展工业生产，实现工业现代化具有十分重要的意义。由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作对于节约能源、支援国家经济建设也具有重大作用。工厂供电要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求：（1 ）安全，在电能的供应、分配和使用中，不应发生人身事故和设备事故；（2 ）可靠，应满足电能用户对供电可靠性的要求；（3 ）优质，应满足电能用户对电压和频率等质量的要求；（4 ）经济，供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。设 计 要 求1 ）课题名称：某纺织厂电气部分设计2 ）毕业设计的主要内容工厂负荷数据：工厂多数车间为2 班制，年最大负荷利用小时数4600 小时。设计需要考虑工厂5 年进展规划负荷（工厂负荷年增长率按2% ）。供电电源请况：按与供电局协议，本厂可由16公里处的城北变电所（110/38.5/11kV ），90MVA变压器供电，供电电压可任选。另外，与本厂相距5 公里处的其他工厂可以引入10kV 电缆做备用电源，但容量只能满足本厂负荷的2...
