标示绿城地下室设计的个极致细节

标示绿城地下室设计的个极致细节_第1页
1/8

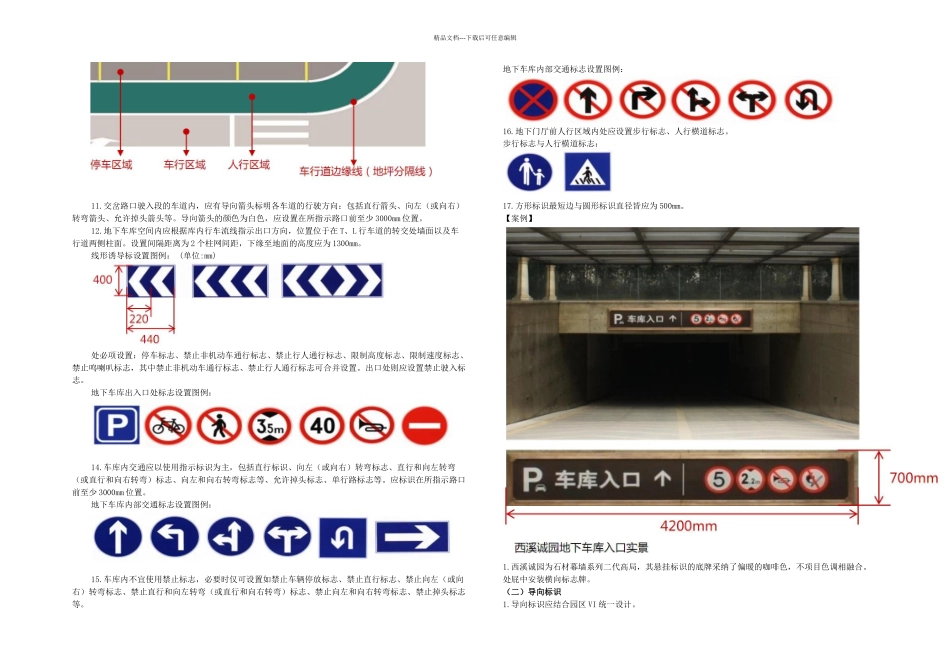

标示绿城地下室设计的个极致细节_第2页
2/8

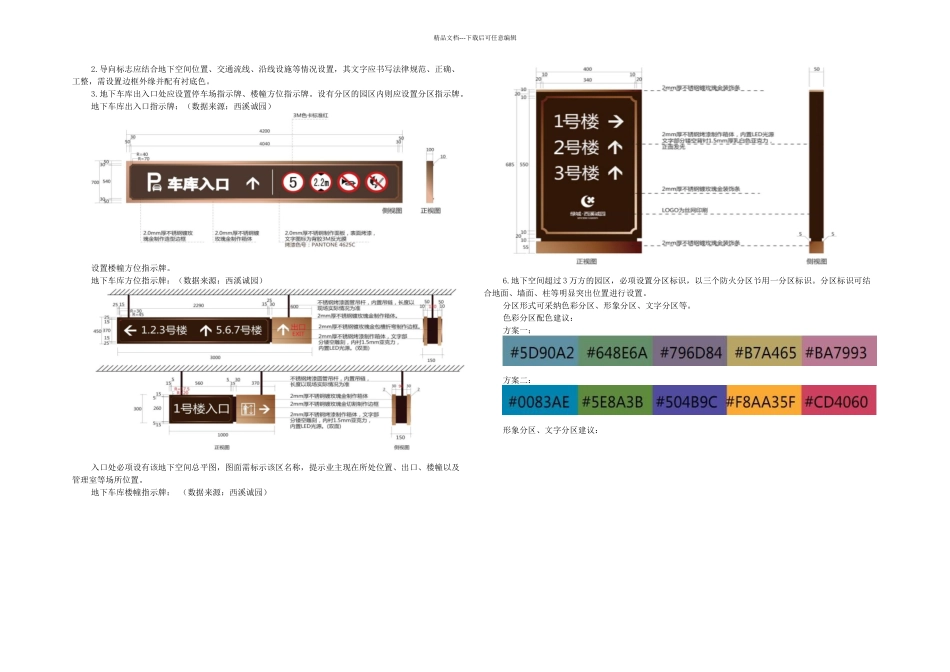

标示绿城地下室设计的个极致细节_第3页
3/8
精品文档---下载后可任意编辑绿城集团 2024-03-31 22:11:14人物: 企业: 导读:优秀的房产品不仅要求地上空间的高品质,也要求地下停车空间的高品质,要在保证功能不安全的前提下,为使用者带来舒适、愉悦的生理及心理感受,形成人性化的场景。本文分享了绿城地下车库的人性化设计细节,非常震撼。一、便捷性设计:标识及无障碍设计通过交通标识、导向标识、其他标识等来提供业主快速准确的场所信息。(一)交通标识1.交通标识的设置应进行总体布尿,防止出现信息不足或过载的现象。2.交通标识的设置应以道路交通标线为主导,交通标志为辅,两者配合使用。尽量避开使用或少用禁止标、警示类标线、标志。3.同一地点需要设置两种以上标志时,可以安装在一根标志柱上,但最多不应超过四种。标志牌在一根支柱上并设时,应按警告、禁令、指示的顺序,先上后下,先左后右的排列。式标志装设应与道路中线成 60°夹角。有角度的路侧式标志标志板可避开对驾驶员产生眩光。5.车库内重要交叉路口处,应结合人行横道线设置停止线。停止线为白色实线,双向行驶的路口,停止线应不车行道中心线连接。单向行驶的路口,其长度应横跨整个路面。停止线的线宽 150mm,距人行横道线 600mm。停止线示意图:6.双向通行车道应设置车道中心线。车道中心线为白色虚线,用于分隔对向行驶的交通流。其线宽150mm, 长 600mm,间隔 900mm。(示意图如下:)人行横道线示意图:7.车库内主要车行通道分岔处及地下门厅前,应设置人行横道线。人行横道线为白色平行粗实线。车行道边缘线(地坪分隔线)示意图:8.人行横道线的设置位置,应根据行人横穿道路的实际需要确定。且同一路段上人行横道线的设置间距应大于 20m。9.人行横道线需与道路中心线保持垂直,一般长 1800mm,宽 300mm,间距 300mm。10.车行道边缘线为白色实线,线宽 150mm。通常与人行道边线合一,用以划分车行区域不人行区域的分界。车行道边缘线(地坪分隔线)示意图:精品文档---下载后可任意编辑11.交岔路口驶入段的车道内,应有导向箭头标明各车道的行驶方向:包括直行箭头、向左(或向右)转弯箭头、允许掉头箭头等。导向箭头的颜色为白色,应设置在所指示路口前至少 3000mm 位置。12.地下车库空间内应根据库内行车流线指示出口方向,位置位于在 T、L 行车道的转交处墙面以及车行道两侧柱面。设置间隔距离为 2 个柱网间距,下缘至地面的高度应为 1300mm。线形诱导标设置图例: (单位:mm...
