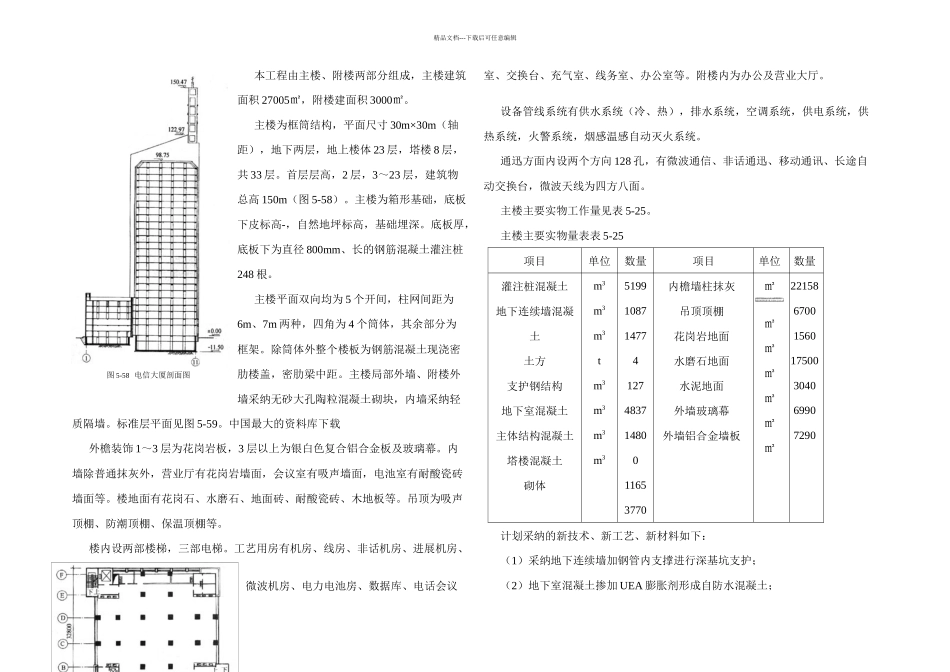

图 5-58 电信大厦剖面图精品文档---下载后可任意编辑本工程由主楼、附楼两部分组成，主楼建筑面积 27005㎡，附楼建面积 3000㎡。主楼为框筒结构，平面尺寸 30m×30m（轴距），地下两层，地上楼体 23 层，塔楼 8 层，共 33 层。首层层高，2 层，3～23 层，建筑物总高 150m（图 5-58）。主楼为箱形基础，底板下皮标高-，自然地坪标高，基础埋深。底板厚，底板下为直径 800mm、长的钢筋混凝土灌注桩248 根。主楼平面双向均为 5 个开间，柱网间距为6m、7m 两种，四角为 4 个筒体，其余部分为框架。除筒体外整个楼板为钢筋混凝土现浇密肋楼盖，密肋梁中距。主楼局部外墙、附楼外墙采纳无砂大孔陶粒混凝土砌块，内墙采纳轻质隔墙。标准层平面见图 5-59。中国最大的资料库下载外檐装饰 1～3 层为花岗岩板，3 层以上为银白色复合铝合金板及玻璃幕。内墙除普通抹灰外，营业厅有花岗岩墙面，会议室有吸声墙面，电池室有耐酸瓷砖墙面等。楼地面有花岗石、水磨石、地面砖、耐酸瓷砖、木地板等。吊顶为吸声顶棚、防潮顶棚、保温顶棚等。楼内设两部楼梯，三部电梯。工艺用房有机房、线房、非话机房、进展机房、微波机房、电力电池房、数据库、电话会议室、交换台、充气室、线务室、办公室等。附楼内为办公及营业大厅。设备管线系统有供水系统（冷、热），排水系统，空调系统，供电系统，供热系统，火警系统，烟感温感自动灭火系统。通迅方面内设两个方向 128 孔，有微波通信、非话通迅、移动通讯、长途自动交换台，微波天线为四方八面。主楼主要实物工作量见表 5-25。主楼主要实物量表表 5-25 项目单位数量项目单位数量灌注桩混凝土地下连续墙混凝土土方支护钢结构地下室混凝土主体结构混凝土塔楼混凝土砌体m3m3m3tm3m3m3m3519910871477412748371480011653770内檐墙柱抹灰吊顶顶棚花岗岩地面水磨石地面水泥地面外墙玻璃幕外墙铝合金墙板㎡㎡㎡㎡㎡㎡㎡221586700156017500304069907290计划采纳的新技术、新工艺、新材料如下：（1）采纳地下连续墙加钢管内支撑进行深基坑支护；（2）地下室混凝土掺加 UEA 膨胀剂形成自防水混凝土；精品文档---下载后可任意编辑（3）主体结构采纳早拆支撑螺旋调节器和塑料模壳支模；（4）框架柱钢筋接头采纳电渣压力焊和套管挤压；（5）外檐采纳整体爬升脚手架；（6）外檐装饰采纳复合铝合金板及玻璃幕；（7）采纳干挂法施工外檐花岗岩饰面。精品文档---下载后可任意编辑公 司 经 理宋 国 军...
