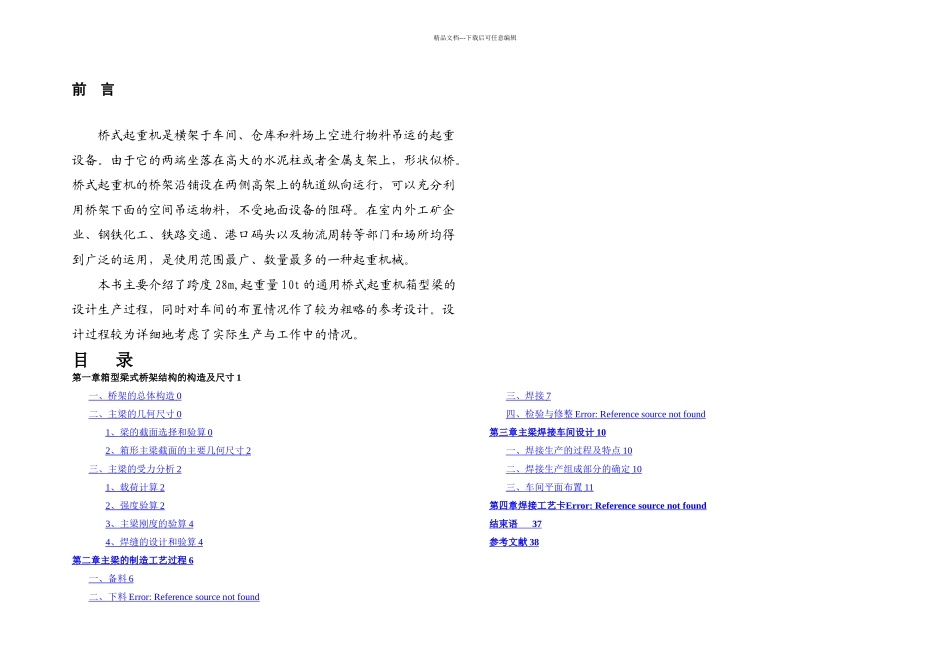

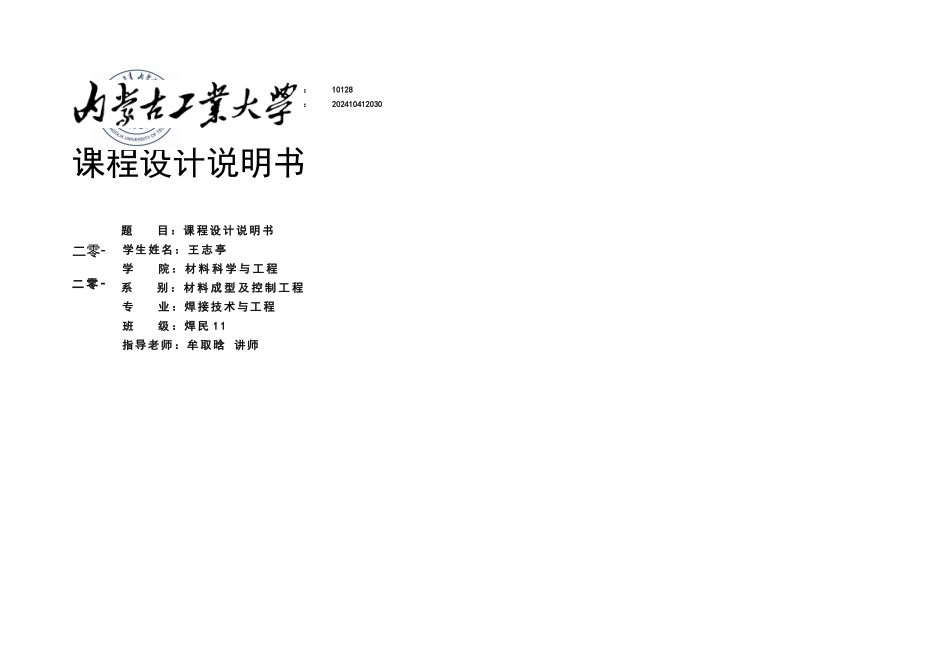

课程设计说明书二零一五 年 十二 月二 零 一 六 年 一 月学校代码： 10128学 号： 202410412030题 目 ： 课 程 设 计 说 明 书 学 生 姓 名 ： 王 志 亭学 院 ： 材 料 科 学 与 工 程系 别 ： 材 料 成 型 及 控 制 工 程专 业 ： 焊 接 技 术 与 工 程班 级 ： 焊 民 1 1指 导 老 师 ： 牟 取 晗 讲 师精品文档---下载后可任意编辑前 言桥式起重机是横架于车间、仓库和料场上空进行物料吊运的起重设备。由于它的两端坐落在高大的水泥柱或者金属支架上，形状似桥。桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行，可以充分利用桥架下面的空间吊运物料，不受地面设备的阻碍。在室内外工矿企业、钢铁化工、铁路交通、港口码头以及物流周转等部门和场所均得到广泛的运用，是使用范围最广、数量最多的一种起重机械。本书主要介绍了跨度 28m,起重量 10t 的通用桥式起重机箱型梁的设计生产过程，同时对车间的布置情况作了较为粗略的参考设计。设计过程较为详细地考虑了实际生产与工作中的情况。目 录第一章箱型梁式桥架结构的构造及尺寸 1一、桥架的总体构造 0 二、主梁的几何尺寸 0 1 、梁的截面选择和验算 0 2 、箱形主梁截面的主要几何尺寸 2 三、主梁的受力分析 2 1 、载荷计算 2 2 、强度验算 2 3 、主梁刚度的验算 4 4 、焊缝的设计和验算 4 第二章主梁的制造工艺过程 6 一、备料 6 二、 下料 Error: Reference source not found 三、焊接 7 四、检验与修整 Error: Reference source not found 第三章主梁焊接车间设计 10 一、焊接生产的过程及特点 10 二、焊接生产组成部分的确定 10 三、车间平面布置 11 第四章焊接工艺卡 Error: Reference source not found 结束语 37 参考文献 38 精品文档---下载后可任意编辑 第一章桥式起重机零件表序号名称数量材料标准备注图号A0比例1:10第一章 箱型梁式桥架结构的构造及尺寸一、桥架的总体构造箱型梁式桥架结构主要是两根主梁和两根端梁组成。主梁 主梁是桥式起重机桥架中主要受力元件，由左右两块腹板，上下两块盖板以及若干大、小隔板及加强筋板组成。主要技术要求有：主梁上拱度：当受载后，可抵消按主梁刚度条件产生的下挠变形，避开承载小车爬坡。主梁旁变：在制造桥架时，走台侧焊后有拉深残余应力，当运输及使用过程中残余应力释放后，导...
