桩墙式基坑支护结构内力与变形分析

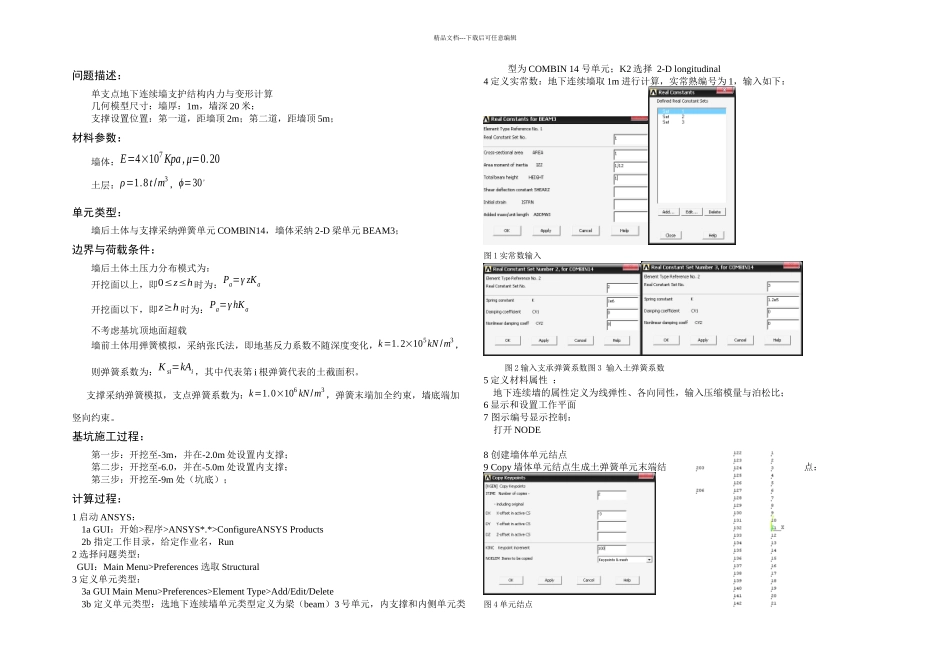

精品文档---下载后可任意编辑问题描述：单支点地下连续墙支护结构内力与变形计算几何模型尺寸：墙厚：1m，墙深 20 米；支撑设置位置：第一道，距墙顶 2m；第二道，距墙顶 5m；材料参数：墙体：E=4×107Kpa, μ=0.20土层：ρ=1.8t/m3，ϕ=30。单元类型：墙后土体与支撑采纳弹簧单元 COMBIN14，墙体采纳 2-D 梁单元 BEAM3；边界与荷载条件：墙后土体土压力分布模式为：开挖面以上，即0≤z≤h时为：Pa=γ zKa开挖面以下，即z≥h 时为：Pa=γ hKa不考虑基坑顶地面超载墙前土体用弹簧模拟，采纳张氏法，即地基反力系数不随深度变化，k=1.2×105kN /m3，则弹簧系数为：K si=kAi ，其中代表第 i 根弹簧代表的土截面积。支撑采纳弹簧模拟，支点弹簧系数为：k=1.0×106 kN/m3，弹簧末端加全约束，墙底端加竖向约束。基坑施工过程：第一步：开挖至-3m，并在-2.0m 处设置内支撑；第二步：开挖至-6.0，并在-5.0m 处设置内支撑；第三步：开挖至-9m 处（坑底）；计算过程：1 启动 ANSYS：1a GUI：开始>程序>ANSYS*.*>ConfigureANSYS Products2b 指定工作目录，给定作业名，Run2 选择问题类型： GUI：Main Menu>Preferences 选取 Structural3 定义单元类型：3a GUI Main Menu>Preferences>Element Type>Add/Edit/Delete3b 定义单元类型：选地下连续墙单元类型定义为梁（beam）3 号单元，内支撑和内侧单元类型为 COMBIN 14 号单元；K2 选择 2-D longitudinal4 定义实常数：地下连续墙取 1m 进行计算，实常熟编号为 1，输入如下：图 1 实常数输入图 2 输入支承弹簧系数图 3 输入土弹簧系数5 定义材料属性 ：地下连续墙的属性定义为线弹性、各向同性，输入压缩模量与泊松比； 6 显示和设置工作平面7 图示编号显示控制：打开 NODE8 创建墙体单元结点9 Copy 墙体单元结点生成土弹簧单元末端结点：图 4 单元结点精品文档---下载后可任意编辑10 创建有限元模型首先输入命令连接关键点/prep7 (enter)Type,1(enter)Real，1 (enter)Mat,1 (enter)*do,i,1,20 (enter)E，I，I+1*enddoType,2(enter)Real，3 (enter)Mat,2 (enter)*do,i,1,21 (enter)E,i,100+i (enter)*enddo (enter)Real，2E，3,203Real，2E，6,20611 设置分析选项：11a GUI:Main Menu>Solution>Analysis Type>Analysis Options11b 打开大变形效应。NRORT 选择“Full N-R”,OK12 定义边界条件，施加荷载，求解图 5 开挖...
