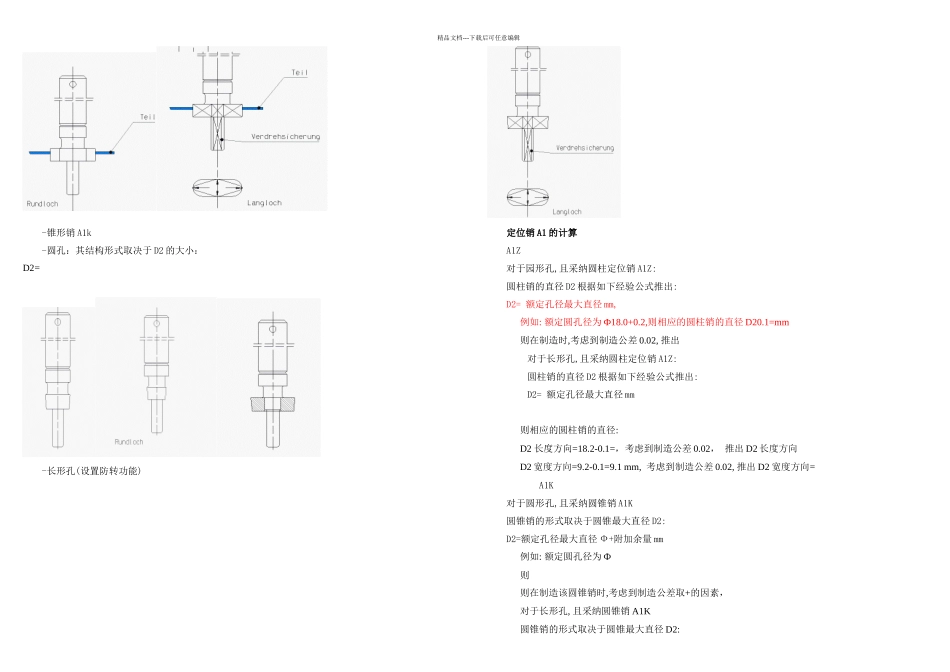

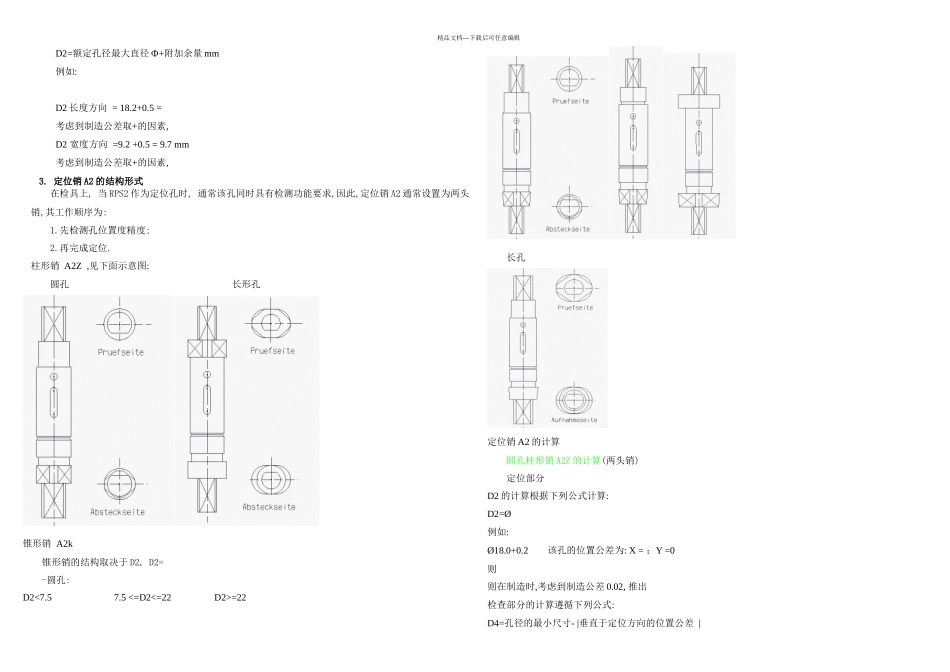

精品文档---下载后可任意编辑一、目的：法律规范定位销与检测销的设计与制作安装，提高检具品质及设计效率二、适用范围：青岛嘉和模塑有限公司检具部三、定位销-在零件夹紧和开始检测之前, 首先须将零件定位, 定位销用于将零件精确地定位于检具上。-定位销的位置根据零件图纸 RPS 系统确定 (通常每个零件设置两个定位孔)。-定位销由导向、定位及手柄三部分组成,保证销子导向部分能够在定位孔内进出自由。-定位销的标注:在手柄凹槽内标注销子牌号以及对应的 RPS 点名称。-根据零件 RPS 特性,定位销相应设置成锥型销( A1k,A2k)或柱型销(A1z,A2z)。-在定位孔内，为保证定位销定位准确，必须安装导向轴套，导向轴套和检具型体黏结。-定位销和相应导向轴套的结构根据孔的形状的不同要求, 分防转结构和不防转结构。-每个定位销配置 Ф2mm 钢丝绳，并将其固定于检具型体的适当部位。-销的安置：定位销和检测销用后应安放于检具本体上的相应弹簧夹里夹住。-在检具总装图纸中，必须对定位销，定位孔有清楚的表述。四、检测销-检测销用于对待测孔的尺寸和位置度进行检测。-检测销由导向、检测及手柄三部分组成。-在检测孔内，为保证检测销顺利进行检测,必须安装导向轴套，导向轴套和检具型体黏结而连接。-为保证检测销定位准确，必须安装导向轴套，导向轴套和检具型体黏结。-检测销和相应导向轴套的结构根据待检测孔形状的不同, 分为止转结构和不止转结构。-假如在零件上同时存在许多(>2 个)相同直径和相同位置公差要求的待检测孔,而这些孔须用检测销检测,则通常设置一个检测销。该原则同样适用于双胞胎检具。-假如零件通过模具在同一工序加工出一组相同技术要求的孔, 则假如用检测销检测, 通常只对间距最大的两个孔检测,其他不作检测。-为了保证检测孔在三坐标测量机测量时, 测头能够进入, 必须在孔位下设置自由面, 原则：自由面直径 :冲压件孔径+7mm，深度: 从冲压件下表面起 8mm.-每个检测销配置 Ф2mm 钢丝绳，并将其固定于检具型体的适当部位。-假如检具多于 3 个检测销,则在检具的适当位置必须用数字标注, 以示区别.附件一：关于检具定位销和检验销的说明1. 检具定位销概述零件在检具上定位通常采纳 2 个定位孔实现。定位的方式和位置根据图纸中 RPS 的说明来规定。通常采纳以下两种定位方式: 定位 Nr.1 (A1): 限制两个方向自由度 定位 Nr2 (A2) : 限制一个方向自由度 定位 Nr1 RPS: Hxy, Hxz, 或 Hy...
