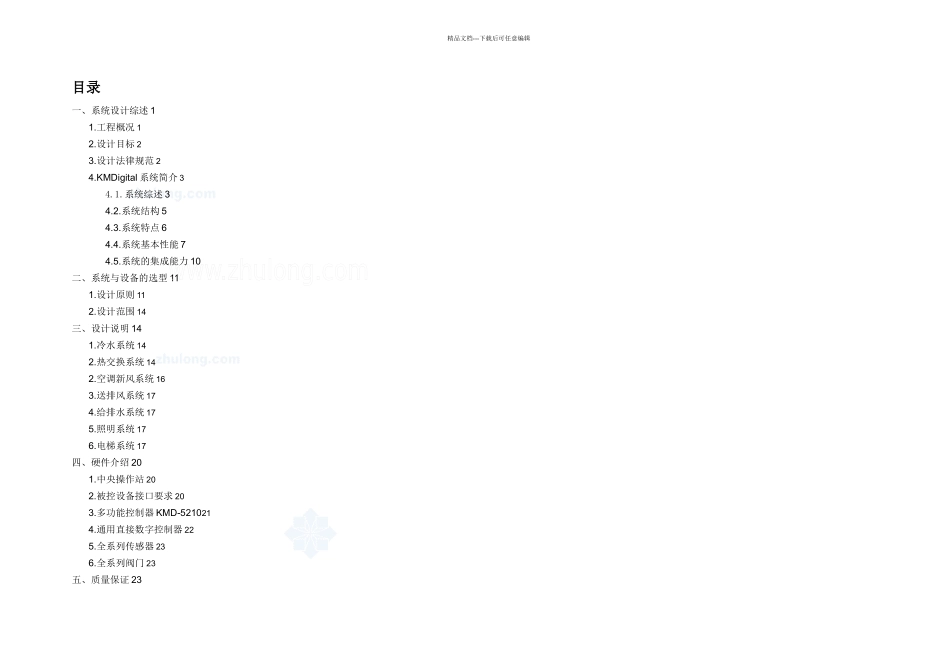

精品文档---下载后可任意编辑目录一、系统设计综述 11.工程概况 12.设计目标 23.设计法律规范 24.KMDigital 系统简介 34.1.系统综述 34.2.系统结构 54.3.系统特点 64.4.系统基本性能 74.5.系统的集成能力 10二、系统与设备的选型 111.设计原则 112.设计范围 14三、设计说明 141.冷水系统 142.热交换系统 142.空调新风系统 163.送排风系统 174.给排水系统 175.照明系统 176.电梯系统 17四、硬件介绍 201.中央操作站 202.被控设备接口要求 203.多功能控制器 KMD-5210214.通用直接数字控制器 225.全系列传感器 236.全系列阀门 23五、质量保证 23精品文档---下载后可任意编辑楼宇自控系统技术方案说明一、系统设计综述1. 工程概况2. 设计目标楼宇自控系统（BAS）实时监控 XXXXXXXX 内各机电设备的运行、安全状况、能源使用状况，实现节能等综合自动监测、通讯、控制与管理，并使之达到最佳状态。楼宇自控系统是建立在计算机控制和计算机网络技术基础上的分布式集散控制系统，它实时对各子系统的运行进行综合性自动化监控和管理，并与相关系统进行通讯。设计要求：一、冷源、空调机组等重要设备必须 1 台设备对应 1 台控制器。二、所有控制器都应具有根据工程实际情况进行编写程序的功能。并且所编写的程序可永久保存在控制器中不会因为断电而丢失。三、每个控制器都应有独立 CPU，确保系统的安全性。不会因个别控制器出现故障而引起大面积系统不能正常工作。四、控制器作为楼宇自控系统的核心器件，要求在国内楼宇中有 5 年以上的实际使用案例。3. 设计法律规范1)智能建筑设计标准（GB/T50134-2000）2)民用建筑电气设计法律规范（JGJ/T16-92）3)采暖通风与空气调节设计法律规范（GBJ19-87）4)高层民用建筑设计法律规范（）5)系统接地的型式及安全技术要求 (GB14050-93)6)智能建筑质量验收法律规范（GB50339-2024）7)智能建筑设计标准（GB/T50314）8)建筑与建筑群综合布线系统工程设计法律规范（GB/T50311—2000）9)工业企业通信接地技术法律规范（GBJ79—85）10) 建筑物防雷设计法律规范（2000 年版 GB50057—94）11) 建筑电气工程施工质量验收法律规范（GB50303-2024）12) 建筑及住宅小区智能化工程检测验收法律规范（DB11/146-2024）精品文档---下载后可任意编辑4. KMDigital 系统简介4.1.系统综述***控制有限公司是全球建筑自动化领域中最大的控制设备专业厂家之一，也是世界上少数几个能独立全...
