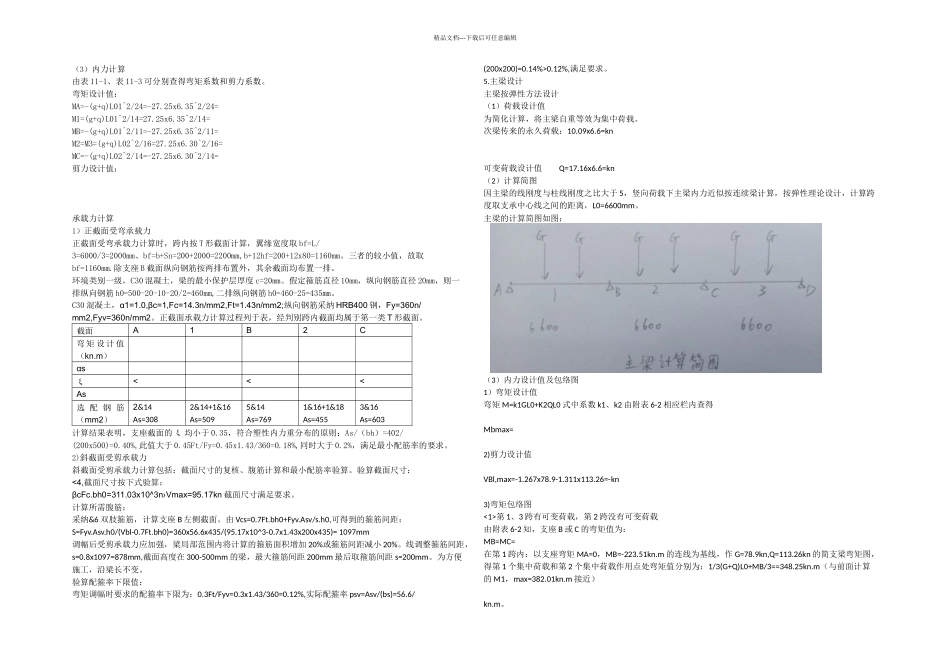

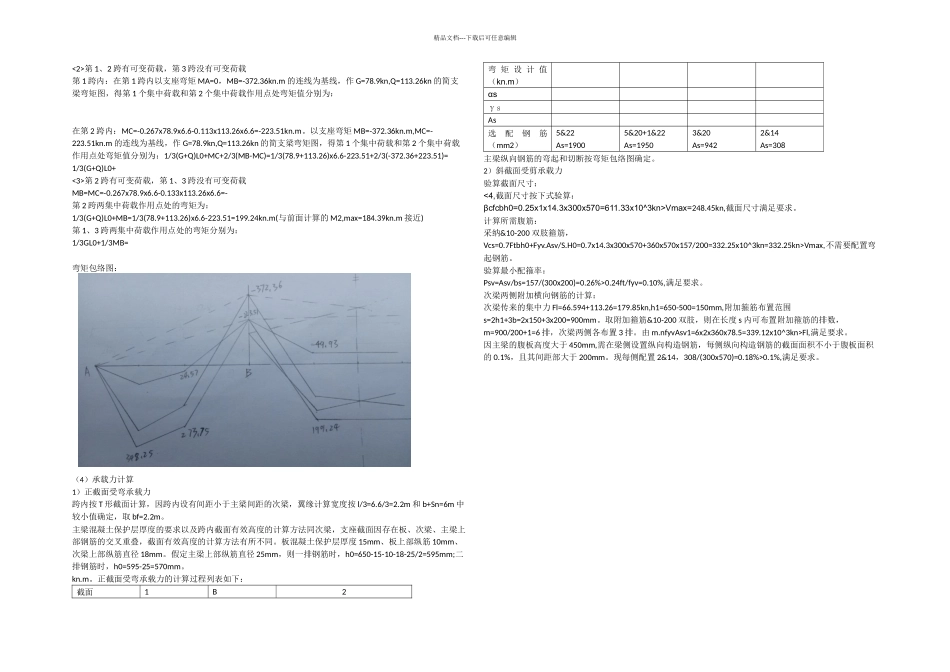

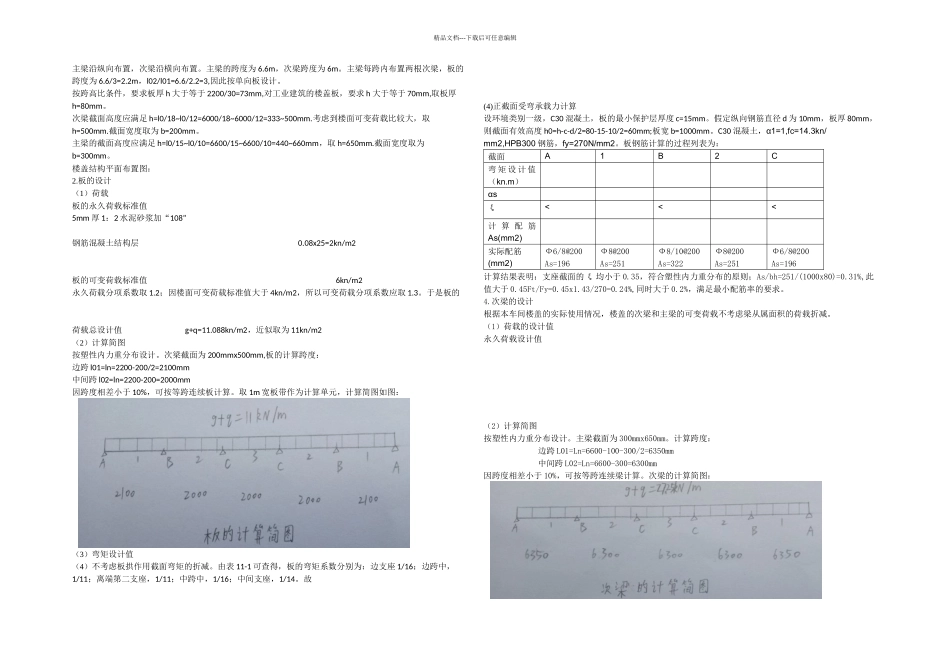

精品文档---下载后可任意编辑主梁沿纵向布置,次梁沿横向布置。主梁的跨度为 6.6m,次梁跨度为 6m。主梁每跨内布置两根次梁,板的跨度为 6.6/3=2.2m,l02/l01=6.6/2.2=3,因此按单向板设计。按跨高比条件,要求板厚 h 大于等于 2200/30=73mm,对工业建筑的楼盖板,要求 h 大于等于 70mm,取板厚h=80mm。次梁截面高度应满足 h=l0/18~l0/12=6000/18~6000/12=333~500mm.考虑到楼面可变荷载比较大,取h=500mm.截面宽度取为 b=200mm。主梁的截面高度应满足 h=l0/15~l0/10=6600/15~6600/10=440~660mm,取 h=650mm.截面宽度取为b=300mm。楼盖结构平面布置图:2.板的设计(1)荷载板的永久荷载标准值5mm 厚 1:2 水泥砂浆加“108”钢筋混凝土结构层 0.08x25=2kn/m2板的可变荷载标准值 6kn/m2永久荷载分项系数取 1.2;因楼面可变荷载标准值大于 4kn/m2,所以可变荷载分项系数应取 1.3。于是板的荷载总设计值 g+q=11.088kn/m2,近似取为 11kn/m2(2)计算简图按塑性内力重分布设计。次梁截面为 200mmx500mm,板的计算跨度:边跨 l01=ln=2200-200/2=2100mm中间跨 l02=ln=2200-200=2000mm因跨度相差小于 10%,可按等跨连续板计算。取 1m 宽板带作为计算单元,计算简图如图:(3)弯矩设计值(4)不考虑板拱作用截面弯矩的折减。由表 11-1 可查得,板的弯矩系数分别为:边支座 1/16;边跨中,1/11;离端第二支座,1/11;中跨中,1/16;中间支座,1/14。故(4)正截面受弯承载力计算设环境类别一级,C30 混凝土,板的最小保护层厚度 c=15mm。假定纵向钢筋直径 d 为 10mm,板厚 80mm,则截面有效高度 h0=h-c-d/2=80-15-10/2=60mm;板宽 b=1000mm。C30 混凝土,α1=1,fc=14.3kn/mm2,HPB300 钢筋,fy=270N/mm2。板钢筋计算的过程列表为:截面A1B2C弯 矩 设 计 值(kn.m)αsξ<<<计 算 配 筋As(mm2)实际配筋(mm2)Ф6/8@200As=196Ф8@200As=251Ф8/10@200As=322Ф8@200As=251Ф6/8@200As=196计算结果表明:支座截面的 ξ 均小于 0.35,符合塑性内力重分布的原则;As/bh=251/(1000x80)=0.31%,此值大于 0.45Ft/Fy=0.45x1.43/270=0.24%,同时大于 0.2%,满足最小配筋率的要求。4.次梁的设计根据本车间楼盖的实际使用情况,楼盖的次梁和主梁的可变荷载不考虑梁从属面积的荷载折减。(1)荷载的设计值永久荷载设计值(2)计算简图按塑性内力重分布设计。主梁截面为 300mmx650mm。计算跨度: 边跨 L01=Ln=6600-100-300/2=...
