模具使用手册

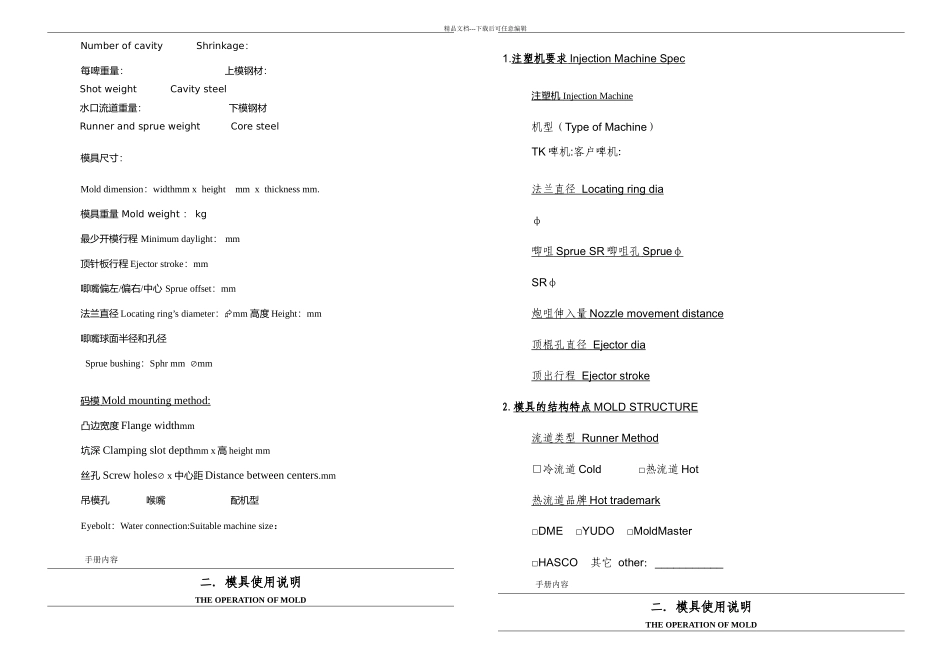

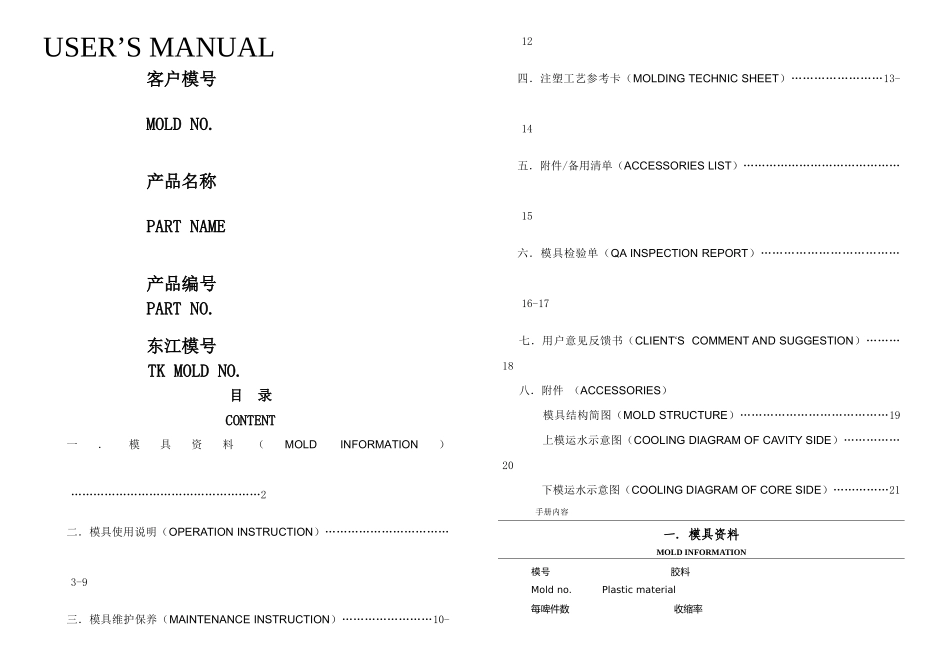

USER’S MANUAL客户模号MOLD NO.产品名称PART NAME 产品编号PART NO.东江模号TK MOLD NO.目 录CONTENT一．模具资料（MOLD INFORMATION）……………………………………………2二．模具使用说明（OPERATION INSTRUCTION）……………………………3-9三．模具维护保养（MAINTENANCE INSTRUCTION）……………………10-12四．注塑工艺参考卡（MOLDING TECHNIC SHEET）……………………13-14五．附件/备用清单（ACCESSORIES LIST）……………………………………15六．模具检验单（QA INSPECTION REPORT）………………………………16-17七．用户意见反馈书（CLIENT‘S COMMENT AND SUGGESTION）………18八．附件 （ACCESSORIES） 模具结构简图（MOLD STRUCTURE）…………………………………19 上模运水示意图（COOLING DIAGRAM OF CAVITY SIDE）……………20 下模运水示意图（COOLING DIAGRAM OF CORE SIDE）……………21手册内容一．模具资料MOLD INFORMATION模号 胶料Mold no. Plastic material每啤件数 收缩率精品文档---下载后可任意编辑Number of cavity Shrinkage：每啤重量： 上模钢材：Shot weight Cavity steel 水口流道重量： 下模钢材 Runner and sprue weight Core steel 模具尺寸：Mold dimension：widthmm x height mm x thickness mm.模具重量 Mold weight ： kg最少开模行程 Minimum daylight： mm 顶针板行程 Ejector stroke：mm 唧嘴偏左/偏右/中心 Sprue offset：mm 法兰直径 Locating ring’s diameter：mm 高度 Height：mm 唧嘴球面半径和孔径Sprue bushing：Sphr mm mm 码模 Mold mounting method: 凸边宽度 Flange widthmm坑深 Clamping slot depthmm x 高 height mm丝孔 Screw holes x 中心距 Distance between centers.mm吊模孔 喉嘴 配机型Eyebolt：Water connection:Suitable machine size：手册内容二．模具使用说明THE OPERATION OF MOLD1.注塑机要求 Injection Machine Spec 注塑机 Injection Machine 机型（Type of Machine）TK 啤机:客户啤机:法兰直径 Locating ring dia φ唧咀 Sprue SR 唧咀孔 Sprue φ SRφ炮咀伸入量 Nozzle movement distance 顶棍孔直径 Ejector dia 顶出行程 Ejector stroke 2.模具的结构特点 MOLD STRUCTURE 流道类型 Runner Metho...
