模电复习提纲已整理

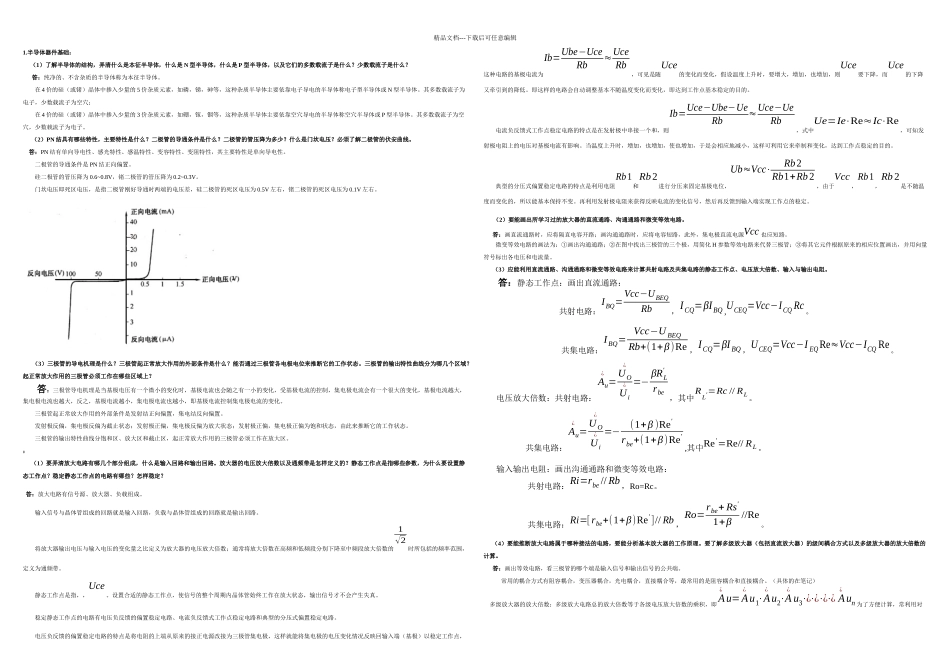

精品文档---下载后可任意编辑1.半导体器件基础： （1）了解半导体的结构，弄清什么是本征半导体，什么是 N 型半导体，什么是 P 型半导体，以及它们的多数载流子是什么？少数载流子是什么？ 答：纯净的、不含杂质的半导体称为本征半导体。在 4 价的硅（或锗）晶体中掺入少量的 5 价杂质元素，如磷，锑，砷等，这种杂质半导体主要依靠电子导电的半导体称电子型半导体或 N 型半导体。其多数载流子为电子，少数载流子为空穴；在 4 价的硅（或锗）晶体中掺入少量的 3 价杂质元素，如硼，镓，铟等，这种杂质半导体主要依靠空穴导电的半导体称空穴半导体或 P 型半导体。其多数载流子为空穴，少数载流子为电子。（2）PN 结具有哪些特性，主要特性是什么？二极管的导通条件是什么？二极管的管压降为多少？什么是门坎电压？必须了解二极管的伏安曲线。答：PN 结有单向导电性、感光特性、感温特性、变容特性、变阻特性，其主要特性是单向导电性。二极管的导通条件是 PN 结正向偏置。硅二极管的管压降为 0.6~0.8V，锗二极管的管压降为 0.2~0.3V。门坎电压即死区电压，是指二极管刚好导通时两端的电压差，硅二极管的死区电压为 0.5V 左右，锗二极管的死区电压为 0.1V 左右。（3）三极管的导电机理是什么？三极管起正常放大作用的外部条件是什么？能否通过三极管各电极电位来推断它的工作状态。三极管的输出特性曲线分为哪几个区域？起正常放大作用的三极管必须工作在哪些区域上？ 答：三极管导电机理是当基极电压有一个微小的变化时，基极电流也会随之有一小的变化，受基极电流的控制，集电极电流会有一个很大的变化，基极电流越大，集电极电流也越大，反之，基极电流越小，集电极电流也越小，即基极电流控制集电极电流的变化。三极管起正常放大作用的外部条件是发射结正向偏置，集电结反向偏置。发射极反偏，集电极反偏为截止状态；发射极正偏，集电极反偏为放大状态；发射极正偏，集电极正偏为饱和状态，由此来推断它的工作状态。三极管的输出特性曲线分饱和区、放大区和截止区，起正常放大作用的三极管必须工作在放大区。：（1）要弄清放大电路有哪几个部分组成，什么是输入回路和输出回路。放大器的电压放大倍数以及通频带是怎样定义的？静态工作点是指哪些参数，为什么要设置静态工作点？稳定静态工作点的电路有哪些？怎样稳定？ 答：放大电路有信号源、放大器、负载组成。输入信号与晶体管组成的回路就是输入回路，负载与晶...
