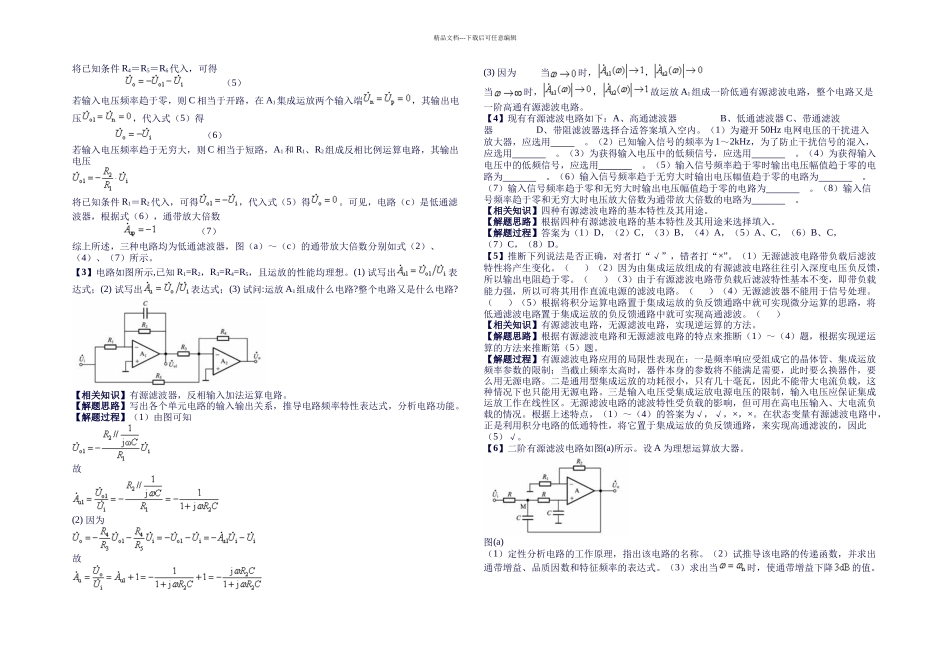

精品文档---下载后可任意编辑【1】某放大电路如图所示，设各集成运算放大器都具有理想特性。试求：(1) ；(2) 电路的中频电压放大倍数；(3) 整个电路的上、下限截止频率和之值。【相关知识】测量放大器、有源滤波器。【解题思路】分析电路结构，分别讨论各个单元电路的工作原理，推导电路输入输出关系。根据电路时间常数，计算电路的上、下限截止频率。【解题过程】在本电路中，运放、和构成三运放测量放大器，运放构成一阶低通滤波器，电容器（耦合电容）和负载构成高通滤波电路。 (1) 由图可以写出与的关系==所以 (2) 电路的中频电压放大倍数 (3) 整个电路的上、下限截止频率、的值分别是【2】电路如图所示。已知集成运放均为理想运放；图（c）所示电路中 R1＝R2，R4＝R5＝R6。（1）分别说明各电路是低通滤波器还是高通滤波器，简述理由；（2）分别求出各电路的通带放大倍数。【相关知识】低通滤波器，高通滤波器，通带放大倍数。【解题思路】（1）根据低通滤波器和高通滤波器的特点来识别电路：若输入电压频率趋于零时，而输入电压频率趋于无穷大时，则电路为低通滤波器；反之则为高通滤波器。（2）求解通带放大倍数的方法：对于低通滤波器，求解输入电压频率趋于零时的电压放大倍数即为通带放大倍数；对于高通滤波器，求解输入电压频率趋于无穷时的电压放大倍数即为通带放大倍数。【解题过程】（1）在电路（a）中，若输入电压频率趋于零，则 C1和 C2相当于开路，在集成运放两个输入端由于 A 构成电压跟随器，输出 （1）若输入电压频率趋于无穷大，则 C1和 C2相当于短路，输出电压可见，电路（a）是低通滤波器，通带放大倍数 （2）（2）在电路（b）中，若输入电压频率趋于零，则 C1和 C2相当于开路。由于在集成运放两个输入端为“虚地”，R2的电流为零，R1和 R3的电流相等，即 （3）若输入电压频率趋于无穷大，则 C1和 C2相当于短路，输出电压可见，电路（b）是低通滤波器，根据式（3），通带放大倍数 （4）（3）在电路（c）中，A2与 R4～R7组成反相求和运算电路，其输出电压精品文档---下载后可任意编辑将已知条件 R4＝R5＝R6代入，可得 （5）若输入电压频率趋于零，则 C 相当于开路，在 A1集成运放两个输入端，其输出电压，代入式（5）得 （6）若输入电压频率趋于无穷大，则 C 相当于短路，A1和 R1、R2组成反相比例运算电路，其输出电压将已知条件 R1＝R2代入，可得，代入式（5）得。可见，电路（c）是低...
