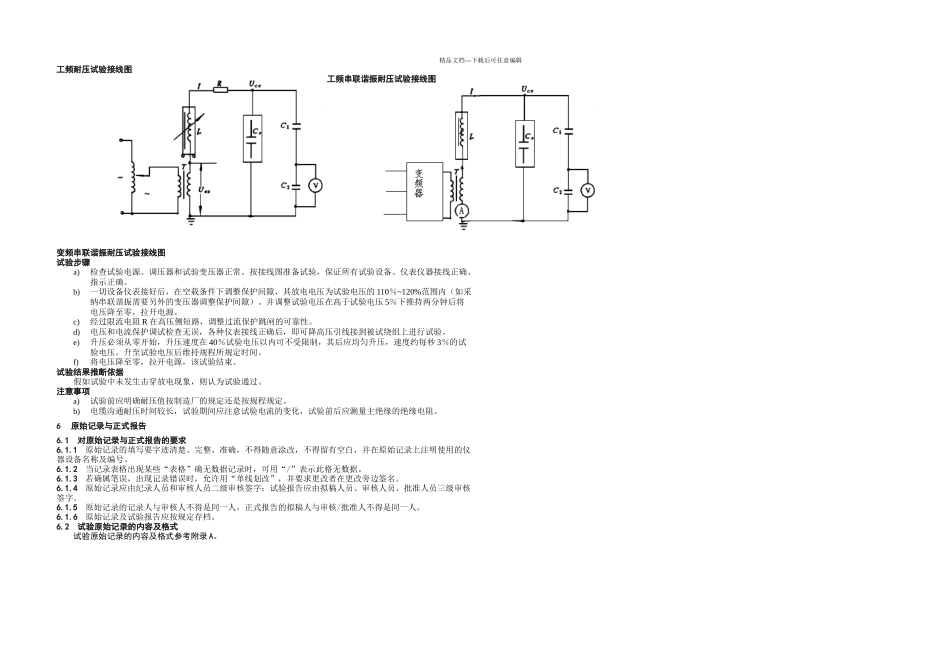

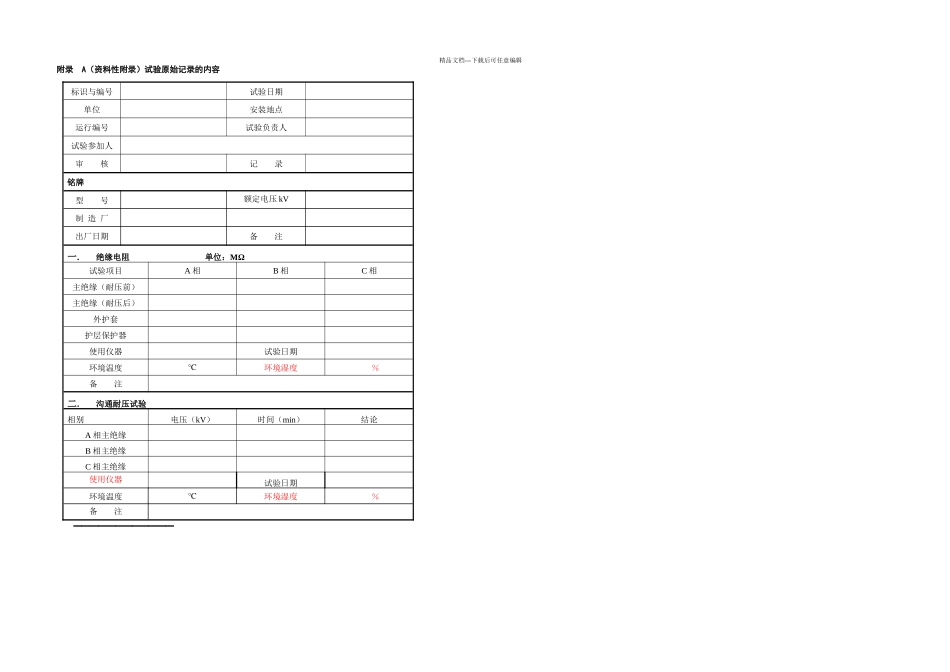

精品文档---下载后可任意编辑1范围本作业指导书适用于 6kV 及以上橡塑绝缘电力电缆线路，其目的是检验电缆线路的绝缘性能是否满足有关标准的要求，规定了交接验收、预防性试验、检修过程中的试验项目的引用标准、仪器设备要求、试验人员要求和职责、作业程序、试验结果推断方法和试验注意事项等。制定本指导书的目的是法律规范操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。2法律规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓舞根据本作业指导书达成协议的各方讨论是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本作业指导书。GB11017 额定电压 110kV 铜芯、铝芯交联聚乙烯绝缘电力电缆GB12706 额定电压 35 kV 及以下铜芯、铝芯塑料绝缘电力电缆3试验项目橡塑绝缘电力电缆的绝缘试验包括以下试验项目：a)绝缘电阻b)沟通耐压4安全措施a)为保证人身和设备安全，要求必须在试验设备周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立即断开电源停止试验，查明原因并排除后方可继续试验。b)在试验过程中，假如发现电压表指针摆动很大，电流表指示急剧增加，绝缘烧焦气味或冒烟或发生响声等异常现象时，应立即降低电压，断开电源，被试品进行接地放电后再对其进行检查。5工作程序5.1绝缘电阻试验5.1.1人员要求试验人数 2 人，其中负责人应熟悉电缆结构及试验要求，参加人均应熟悉电气试验技术。5.1.2设备清单和要求a)温度计（误差±1℃）、湿度计b)500V 兆欧表一块、2500V 或 5000V 兆欧表一块5.1.3作业程序测试方法测量电缆的绝缘电阻是检查其绝缘状态的最基本和最简便的方法。用兆欧表来测量设备的绝缘电阻，由于受到介质吸收电流的影响，兆欧表的指示值随时间逐步增大，对电缆而言，通常读取稳定值，作为工程上的电缆的绝缘电阻值。一般对电缆的线芯对外屏蔽（即主绝缘）、外屏蔽对地（即外护套）及护层保护器都应进行绝缘电阻试验。试验步骤a)测量并记录环境温度和湿度。b)将所有被试部分充分放电。c)将兆欧表地线端子用接地线和接地体连接好，用绝缘把手将兆欧表火线接触被测量部位的引出端头上，稳定后，记录绝缘电阻值。拆离兆欧表火线，关兆欧表。d)将被测回路对地放电。e)测量其他部分。注意事项在试验中读取绝缘电阻数值后，应先...
