欧姆定律提高题精选

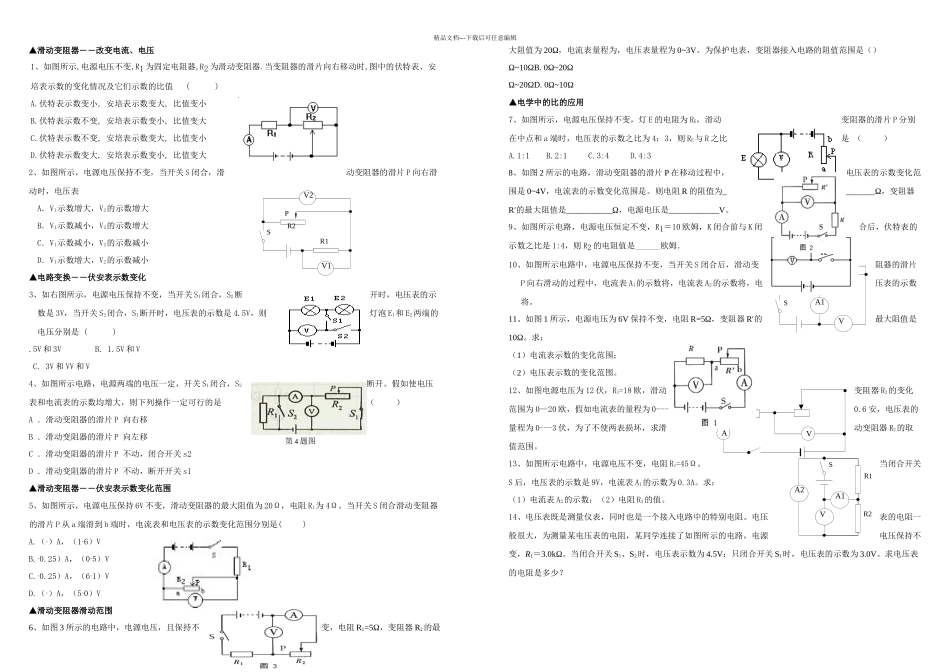

SPV1V2R1R2 第 4 题图VA2R1PSA1R2AVR1SR2VA1A2精品文档---下载后可任意编辑▲滑动变阻器――改变电流、电压1、如图所示,电源电压不变,R1 为固定电阻器,R2 为滑动变阻器.当变阻器的滑片向右移动时,图中的伏特表、安培表示数的变化情况及它们示数的比值 ( )A.伏特表示数变小, 安培表示数变大, 比值变小B.伏特表示数不变, 安培表示数变小, 比值变大C.伏特表示数不变, 安培表示数变大, 比值变小D.伏特表示数变大, 安培表示数变小, 比值变大2、如图所示，电源电压保持不变，当开关 S 闭合，滑动变阻器的滑片 P 向右滑动时，电压表 A．V1示数增大，V2的示数增大B．V1示数减小，V2的示数增大C．V1示数减小，V2的示数减小D．V1示数增大，V2的示数减小▲电路变换――伏安表示数变化3、如右图所示，电源电压保持不变，当开关 S1闭合，S2断开时，电压表的示数是 3V，当开关 S2闭合，S1断开时，电压表的示数是 4.5V，则灯泡 E1和 E2两端的电压分别是 ( ) .5V 和 3V B. 1.5V 和 V C. 3V 和 VV 和 V4、如图所示电路，电源两端的电压一定，开关 S1闭合，S2断开。假如使电压表和电流表的示数均增大，则下列操作一定可行的是 （ ）A ．滑动变阻器的滑片 P 向右移 B ．滑动变阻器的滑片 P 向左移C ．滑动变阻器的滑片 P 不动，闭合开关 s2 D ．滑动变阻器的滑片 P 不动，断开开关 s1▲滑动变阻器――伏安表示数变化范围5、如图所示，电源电压保持 6V 不变，滑动变阻器的最大阻值为 20Ω，电阻 R1为 4Ω。当开关 S 闭合滑动变阻器的滑片 P 从 a 端滑到 b 端时，电流表和电压表的示数变化范围分别是( ) A.（~）A，（1~6）V B.~0.25）A，（0~5）VC.~0.25）A，（6~1）V D.（~）A，（5~0）V▲滑动变阻器滑动范围6、如图 3 所示的电路中，电源电压，且保持不变，电阻 R1=5Ω，变阻器 R2的最大阻值为 20Ω，电流表量程为，电压表量程为 0~3V。为保护电表，变阻器接入电路的阻值范围是（）Ω~10ΩB. 0Ω~20ΩΩ~20ΩD. 0Ω~10Ω▲电学中的比的应用7、如图所示，电源电压保持不变，灯 E 的电阻为 RE，滑动变阻器的滑片 P 分别在中点和 a 端时，电压表的示数之比为 4：3，则 RE与 R 之比是 （ ）A.1:1 B.2:1 C.3:4 D.4:38、如图 2 所示的电路，滑动变阻器的滑片 P 在移动过程中，电压表的示数变化范围是 0~4V，电流表的示数变化范围是。则电阻 R 的阻值为_______...
