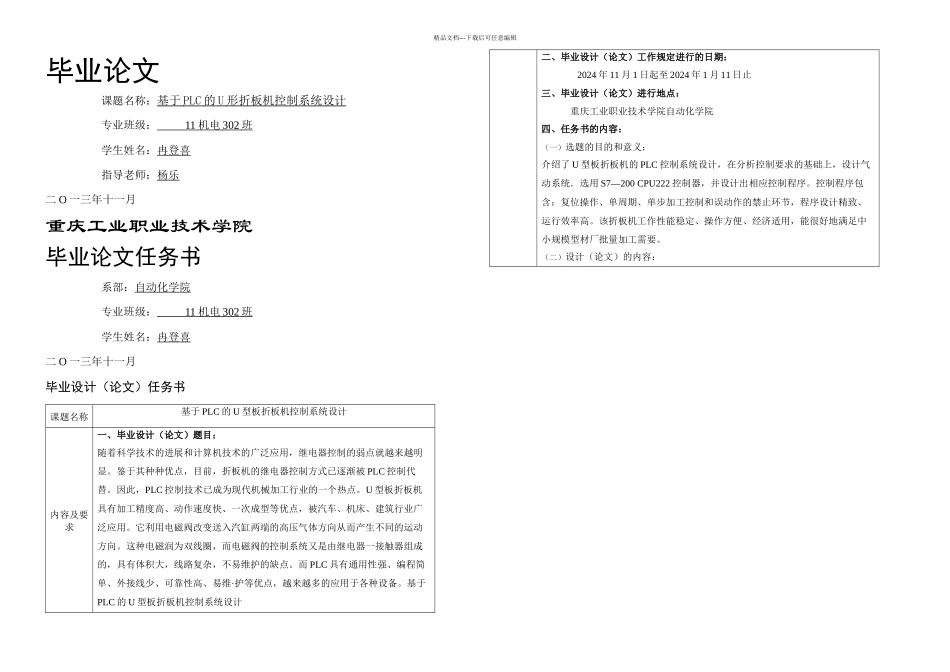

精品文档---下载后可任意编辑毕业论文课题名称：基于 PLC 的 U 形折板机控制系统设计 专业班级： 11 机电 302 班 学生姓名：冉登喜指导老师：杨乐二 O 一三年十一月重庆工业职业技术学院毕业论文任务书系部：自动化学院专业班级： 11 机电 302 班 学生姓名：冉登喜二 O 一三年十一月毕业设计（论文）任务书课题名称基于 PLC 的 U 型板折板机控制系统设计内容及要求一、毕业设计（论文）题目：随着科学技术的进展和计算机技术的广泛应用，继电器控制的弱点就越来越明显。鉴于其种种优点，目前，折板机的继电器控制方式已逐渐被 PLC 控制代替。因此，PLC 控制技术已成为现代机械加工行业的一个热点。U 型板折板机具有加工精度高、动作速度快、一次成型等优点，被汽车、机床、建筑行业广泛应用。它利用电磁阀改变送入汽缸两端的高压气体方向从而产生不同的运动方向。这种电磁润为双线圈，而电磁阀的控制系统又是由继电器一接触器组成的，具有体积大，线路复杂，不易维护的缺点。而 PLC 具有通用性强、编程简单、外接线少、可靠性高、易维·护等优点，越来越多的应用于各种设备。基于PLC 的 U 型板折板机控制系统设计二、毕业设计（论文）工作规定进行的日期： 2024 年 11 月 1 日起至 2024 年 1 月 11 日止三、毕业设计（论文）进行地点：重庆工业职业技术学院自动化学院 四、任务书的内容：（一）选题的目的和意义：介绍了 U 型板折板机的 PLC 控制系统设计，在分析控制要求的基础上，设计气动系统．选用 S7—200 CPU222 控制器，并设计出相应控制程序。控制程序包含：复位操作、单周期、单步加工控制和误动作的禁止环节，程序设计精致、运行效率高。该折板机工作性能稳定、操作方便、经济适用，能很好地满足中小规模型材厂批量加工需要。（二）设计（论文）的内容：精品文档---下载后可任意编辑U 形板折板机的结构如图所示，U 形板折板机可以把金属版料折成形状如图所示（a）图的形状。模板装在模板座上，模板两端的形状不同，加工出来的 U 形板料的开角形状就不同。折角的大小由左右的限位开关的位置决定。根据不同要求，模板可以随时更换。在气压的推动下，模板与模板座一起下移或上移。被加工的金属板料放在平台上，当模板下移压紧板料后，工作平台上的左、右折板在气压机构的推动下，可向上折，也可以返回，把板料加工成 U 形。其工作过程如下：1)当模板上移到位且左、右折板返回原...
