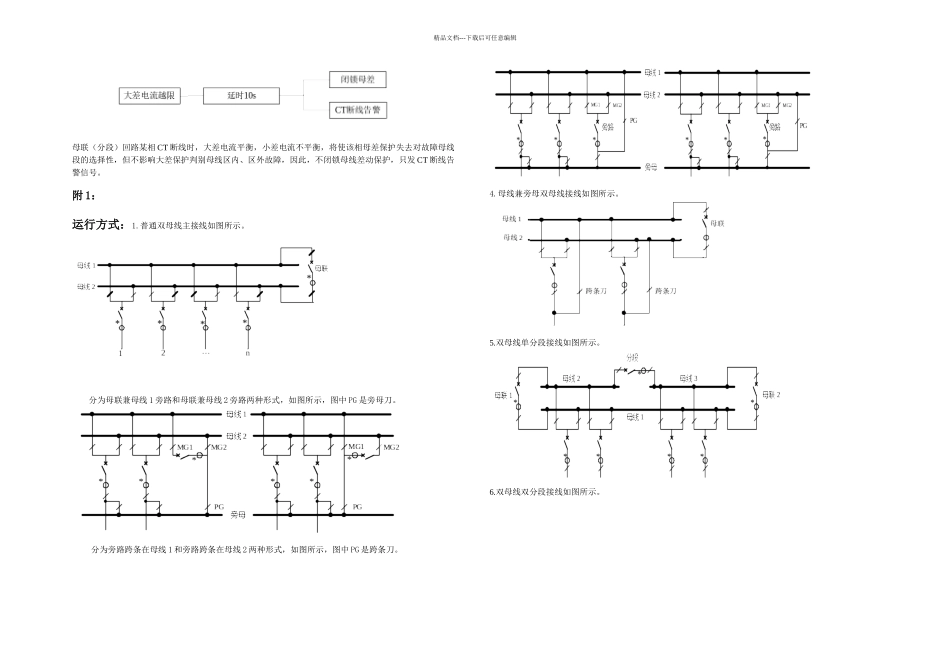

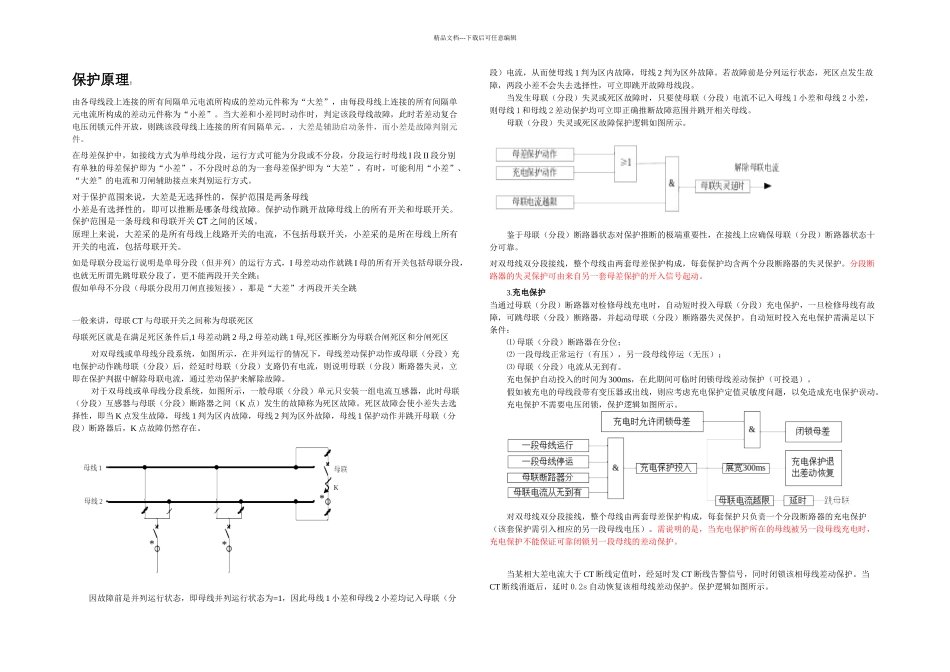

精品文档---下载后可任意编辑保护原理:由各母线段上连接的所有间隔单元电流所构成的差动元件称为“大差”,由每段母线上连接的所有间隔单元电流所构成的差动元件称为“小差”。当大差和小差同时动作时,判定该段母线故障,此时若差动复合电压闭锁元件开放,则跳该段母线上连接的所有间隔单元。,大差是辅助启动条件,而小差是故障判别元件。在母差保护中,如接线方式为单母线分段,运行方式可能为分段或不分段,分段运行时母线 I 段 II 段分别有单独的母差保护即为“小差”,不分段时总的为一套母差保护即为“大差”。有时,可能利用“小差”、“大差”的电流和刀闸辅助接点来判别运行方式。对于保护范围来说,大差是无选择性的,保护范围是两条母线小差是有选择性的,即可以推断是哪条母线故障。保护动作跳开故障母线上的所有开关和母联开关。保护范围是一条母线和母联开关 CT 之间的区域。原理上来说,大差采的是所有母线上线路开关的电流,不包括母联开关,小差采的是所在母线上所有开关的电流,包括母联开关。如是母联分段运行说明是单母分段(但并列)的运行方式,I 母差动动作就跳 I 母的所有开关包括母联分段,也就无所谓先跳母联分段了,更不能两段开关全跳;假如单母不分段(母联分段用刀闸直接短接),那是“大差”才两段开关全跳一般来讲,母联 CT 与母联开关之间称为母联死区母联死区就是在满足死区条件后,1 母差动跳 2 母,2 母差动跳 1 母,死区推断分为母联合闸死区和分闸死区对双母线或单母线分段系统,如图所示,在并列运行的情况下,母线差动保护动作或母联(分段)充电保护动作跳母联(分段)后,经延时母联(分段)支路仍有电流,则说明母联(分段)断路器失灵,立即在保护判据中解除母联电流,通过差动保护来解除故障。对于双母线或单母线分段系统,如图所示,一般母联(分段)单元只安装一组电流互感器,此时母联(分段)互感器与母联(分段)断路器之间(K 点)发生的故障称为死区故障。死区故障会使小差失去选择性,即当 K 点发生故障,母线 1 判为区内故障,母线 2 判为区外故障,母线 1 保护动作并跳开母联(分段)断路器后,K 点故障仍然存在。因故障前是并列运行状态,即母线并列运行状态为=1,因此母线 1 小差和母线 2 小差均记入母联(分段)电流,从而使母线 1 判为区内故障,母线 2 判为区外故障。若故障前是分列运行状态,死区点发生故障,两段小差不会失去选择性,可立即跳开...
