四方CSC150数字式母线保护装置说明书

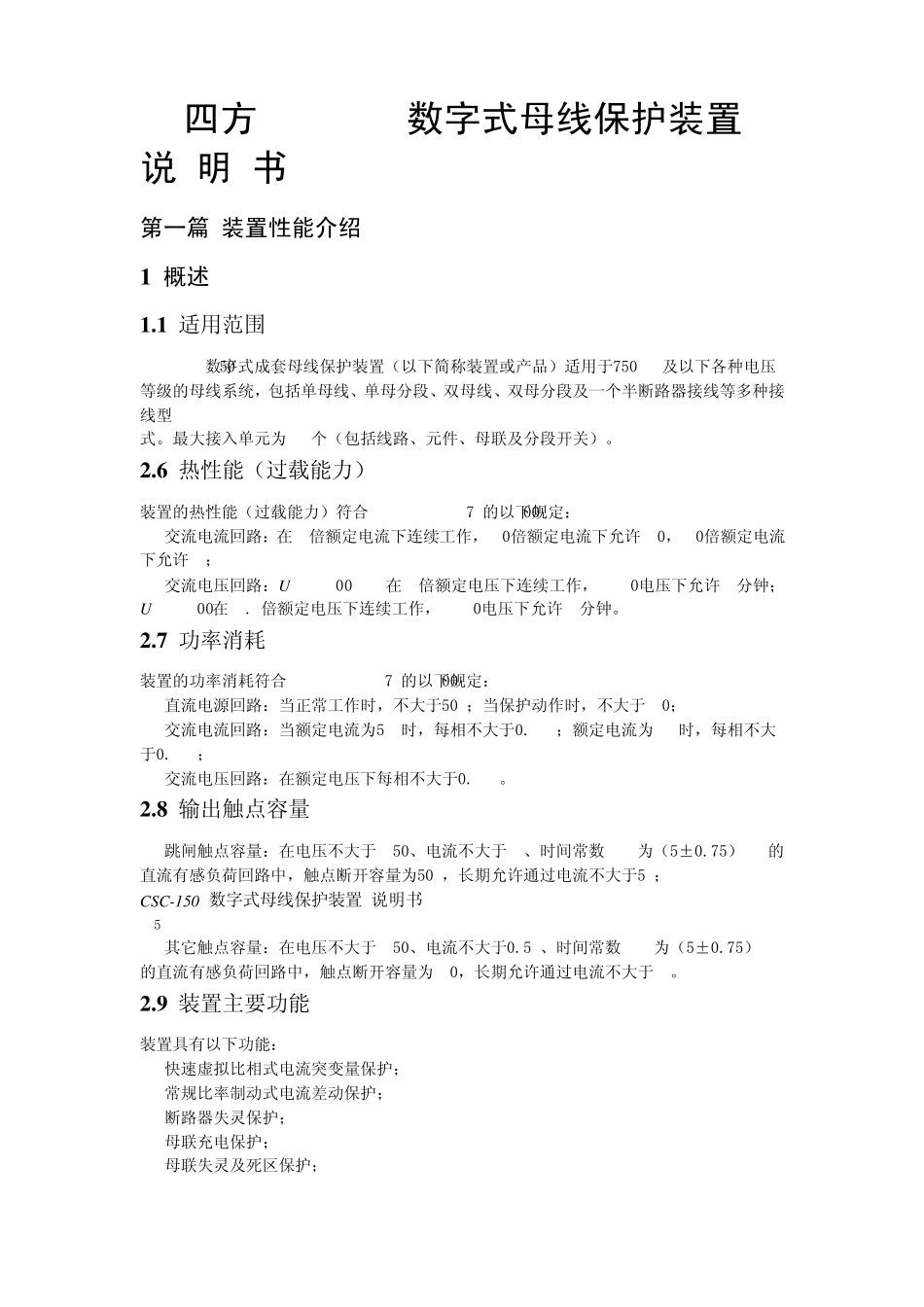

四方CSC150数字式母线保护装置说明书_第1页
1/83

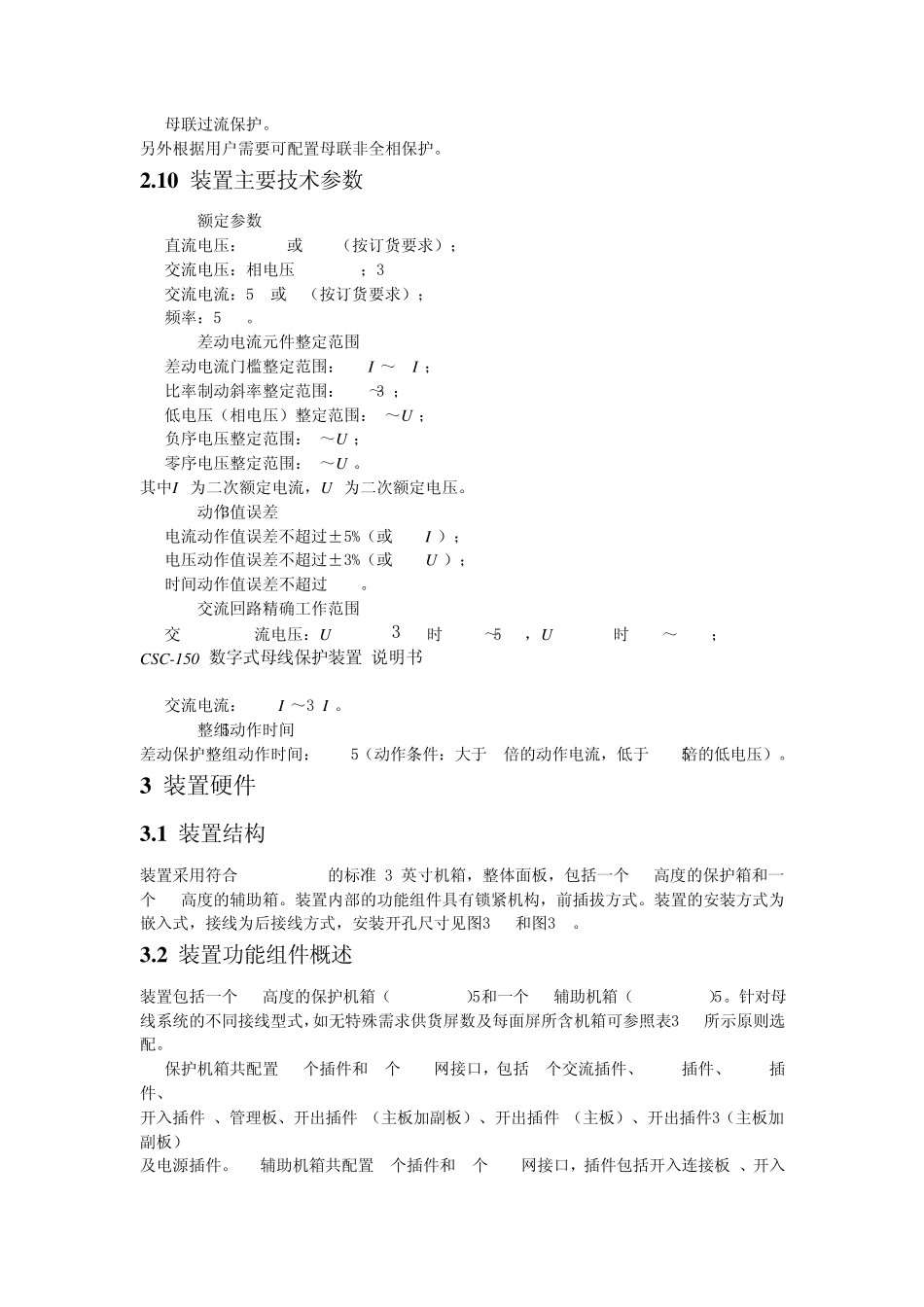

四方CSC150数字式母线保护装置说明书_第2页
2/83

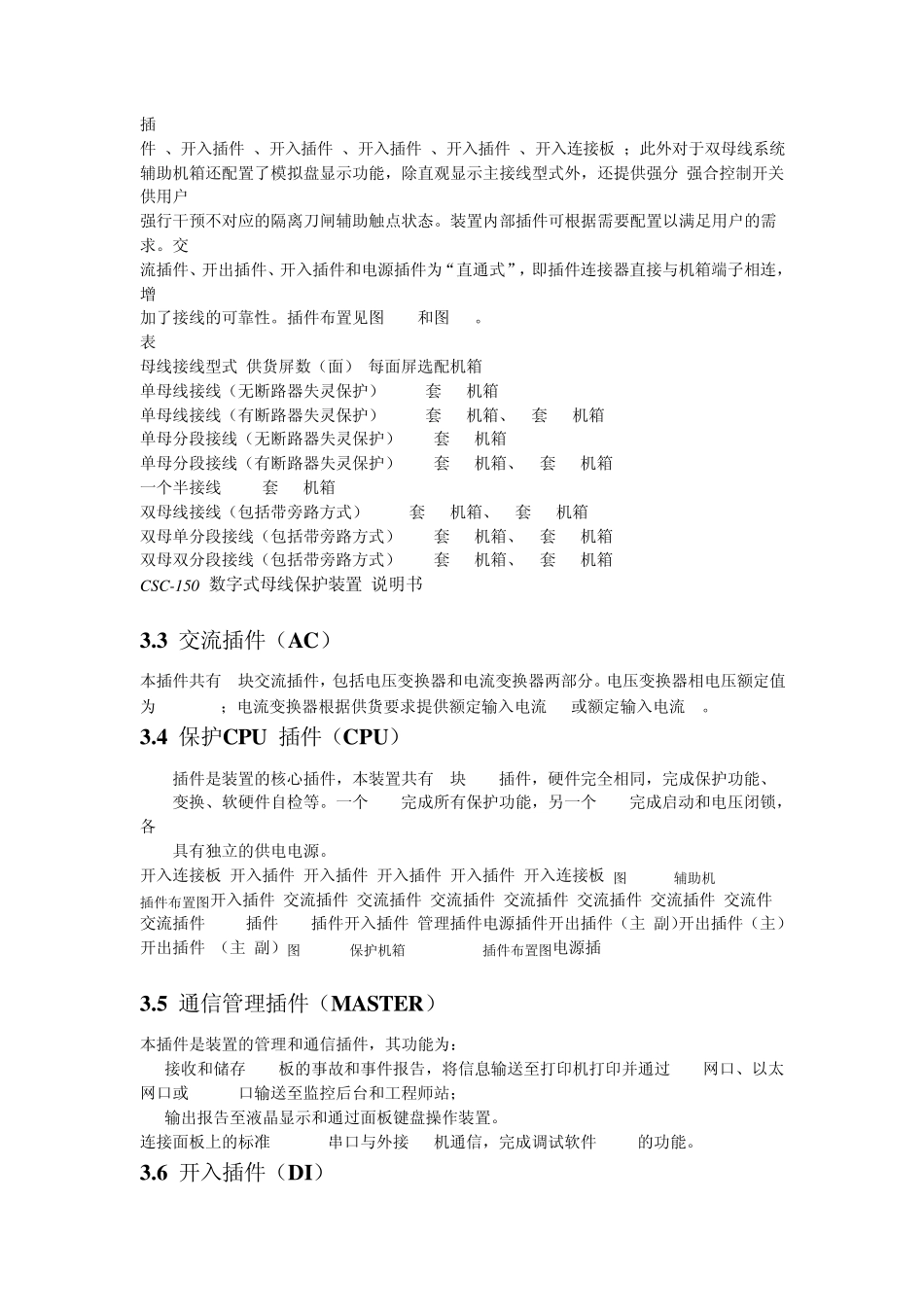

四方CSC150数字式母线保护装置说明书_第3页
3/83
四方CSC-150 数字式母线保护装置 说 明 书 第一篇 装置性能介绍 1 概述 1 .1 适用范围 CSC-150 数字式成套母线保护装置(以下简称装置或产品)适用于750kV 及以下各种电压 等级的母线系统,包括单母线、单母分段、双母线、双母分段及一个半断路器接线等多种接线型 式。最大接入单元为24 个(包括线路、元件、母联及分段开关)。 2 .6 热性能(过载能力) 装置的热性能(过载能力)符合DL/T 478-2001 的以下规定: a) 交流电流回路:在2 倍额定电流下连续工作,20 倍额定电流下允许10s,40 倍额定电流 下允许2s; b) 交流电压回路:U n =100/ 3 V 在2 倍额定电压下连续工作,180V 电压下允许2 分钟; U n =100V 在1.4 倍额定电压下连续工作,180V 电压下允许2 分钟。 2 .7 功率消耗 装置的功率消耗符合DL/T 478-2001 的以下规定: a) 直流电源回路:当正常工作时,不大于50W;当保护动作时,不大于80W; b) 交流电流回路:当额定电流为5A 时,每相不大于0.3VA;额定电流为1A 时,每相不大 于0.1VA; c) 交流电压回路:在额定电压下每相不大于0.3VA。 2 .8 输出触点容量 a) 跳闸触点容量:在电压不大于250V、电流不大于1A、时间常数L/R 为(5±0.75)ms 的 直流有感负荷回路中,触点断开容量为50W,长期允许通过电流不大于5A; CSC-150 数字式母线保护装置 说明书 -5- b) 其它触点容量:在电压不大于250V、电流不大于0.5A、时间常数L/R 为(5±0.75)ms 的直流有感负荷回路中,触点断开容量为30W,长期允许通过电流不大于3A。 2 .9 装置主要功能 装置具有以下功能: a) 快速虚拟比相式电流突变量保护; b) 常规比率制动式电流差动保护; c) 断路器失灵保护; d) 母联充电保护; e) 母联失灵及死区保护; f) 母联过流保护。 另外根据用户需要可配置母联非全相保护。 2 .1 0 装置主要技术参数 2.10.1 额定参数 a) 直流电压:220V 或110V(按订货要求); b) 交流电压:相电压100/ 3 V; c) 交流电流:5A 或1A(按订货要求); d) 频率:50Hz。 2.10.2 差动电流元件整定范围 a) 差动电流门槛整定范围:0.2In~10In; b) 比率制动斜率整定范围:0.3~1; c) 低电压(相电压)整定范围:0~U n; d) 负序电压整定范围:0~U n; e) 零序电压整定范围:0~U n。 其中In 为二次额定电流,U n 为二次额定电压。 2.10....
