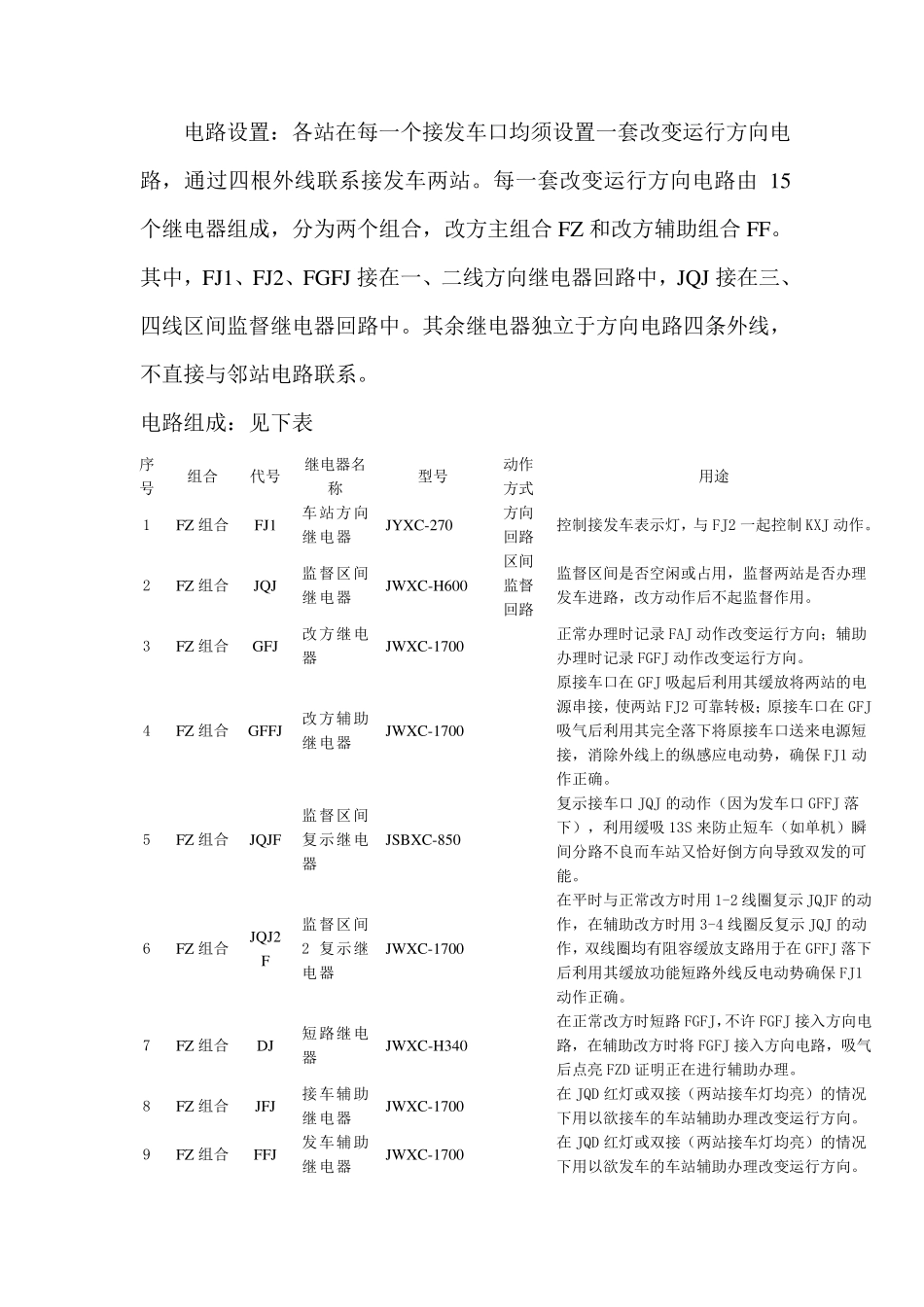

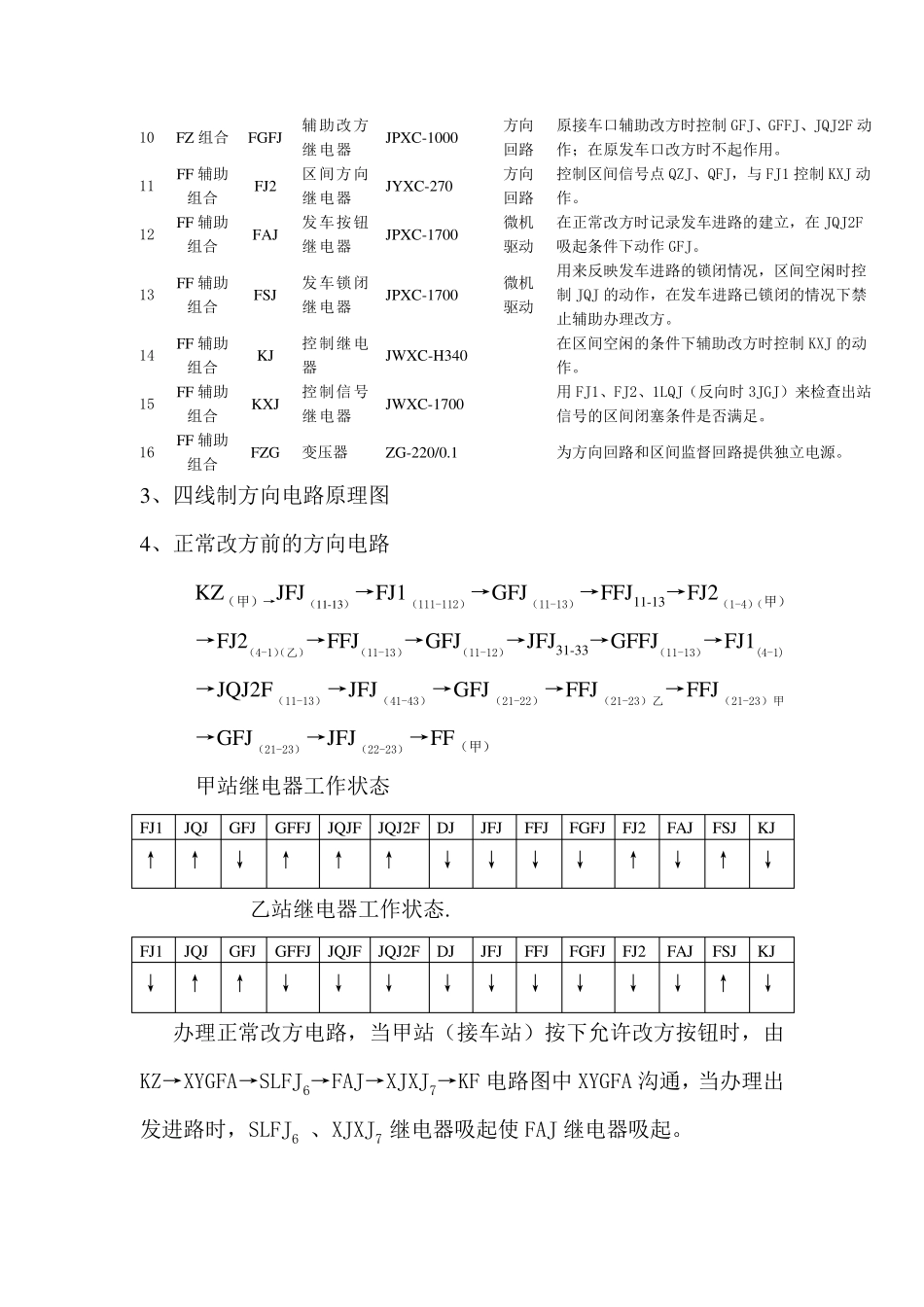

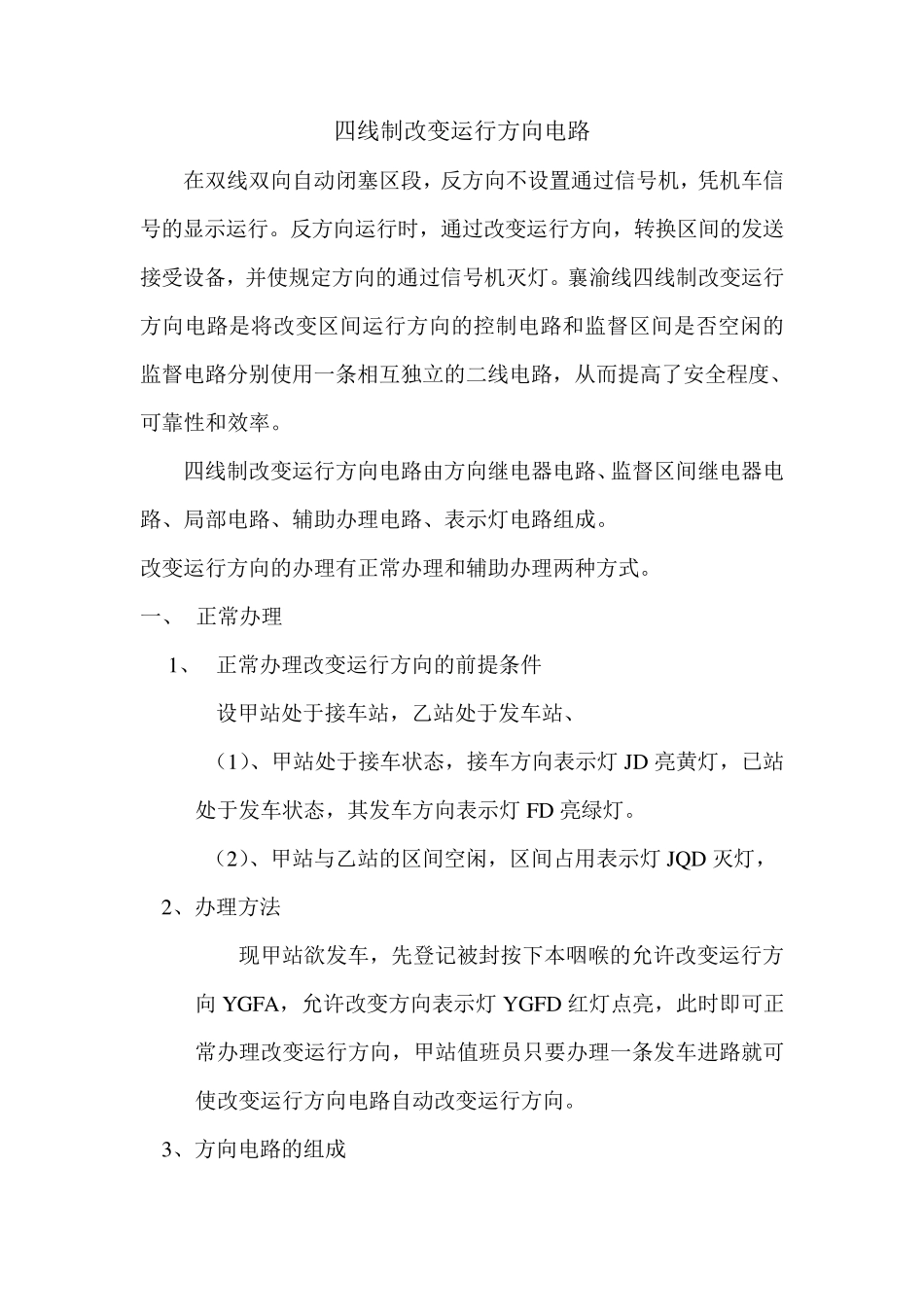

四线制改变运行方向电路 在双线双向自动闭塞区段，反方向不设置通过信号机，凭机车信号的显示运行。反方向运行时，通过改变运行方向，转换区间的发送接受设备，并使规定方向的通过信号机灭灯。襄渝线四线制改变运行方向电路是将改变区间运行方向的控制电路和监督区间是否空闲的监督电路分别使用一条相互独立的二线电路，从而提高了安全程度、可靠性和效率。 四线制改变运行方向电路由方向继电器电路、监督区间继电器电路、局部电路、辅助办理电路、表示灯电路组成。 改变运行方向的办理有正常办理和辅助办理两种方式。 一、 正常办理 1、 正常办理改变运行方向的前提条件 设甲站处于接车站，乙站处于发车站、 （1）、甲站处于接车状态，接车方向表示灯JD 亮黄灯，已站处于发车状态，其发车方向表示灯FD 亮绿灯。 （2）、甲站与乙站的区间空闲，区间占用表示灯JQ D 灭灯， 2、办理方法 现甲站欲发车，先登记被封按下本咽喉的允许改变运行方向Y GFA，允许改变方向表示灯Y GFD 红灯点亮，此时即可正常办理改变运行方向，甲站值班员只要办理一条发车进路就可使改变运行方向电路自动改变运行方向。 3、方向电路的组成 电路设置：各站在每一个接发车口均须设置一套改变运行方向电路，通过四根外线联系接发车两站。每一套改变运行方向电路由15个继电器组成，分为两个组合，改方主组合FZ和改方辅助组合FF。其中，FJ1、FJ2、FGFJ 接在一、二线方向继电器回路中，JQJ 接在三、四线区间监督继电器回路中。其余继电器独立于方向电路四条外线，不直接与邻站电路联系。 电路组成：见下表 序号 组合 代号 继电器名称 型号 动作 方式 用途 1 FZ组合 FJ1 车站方向继电器 JYXC-270 方向 回路 控制接发车表示灯，与 FJ2 一起控制 KXJ 动作。 2 FZ组合 JQJ 监督区间继电器 JWXC-H600 区间 监督 回路 监督区间是否空闲或占用，监督两站是否办理发车进路，改方动作后不起监督作用。 3 FZ组合 GFJ 改方继电器 JWXC-1700 正常办理时记录 FAJ 动作改变运行方向；辅助办理时记录 FGFJ 动作改变运行方向。 4 FZ组合 GFFJ 改方辅助继电器 JWXC-1700 原接车口在GFJ 吸起后利用其缓放将两站的电源串接，使两站FJ2 可靠转极；原接车口在GFJ吸气后利用其完全落下将原接车口送来电源短接，消除外线上的纵感应电动势，确保FJ1 动作正确。 5 FZ组合 JQJF 监督区间复示继电器 JSBXC-850 复示接车口JQJ ...
