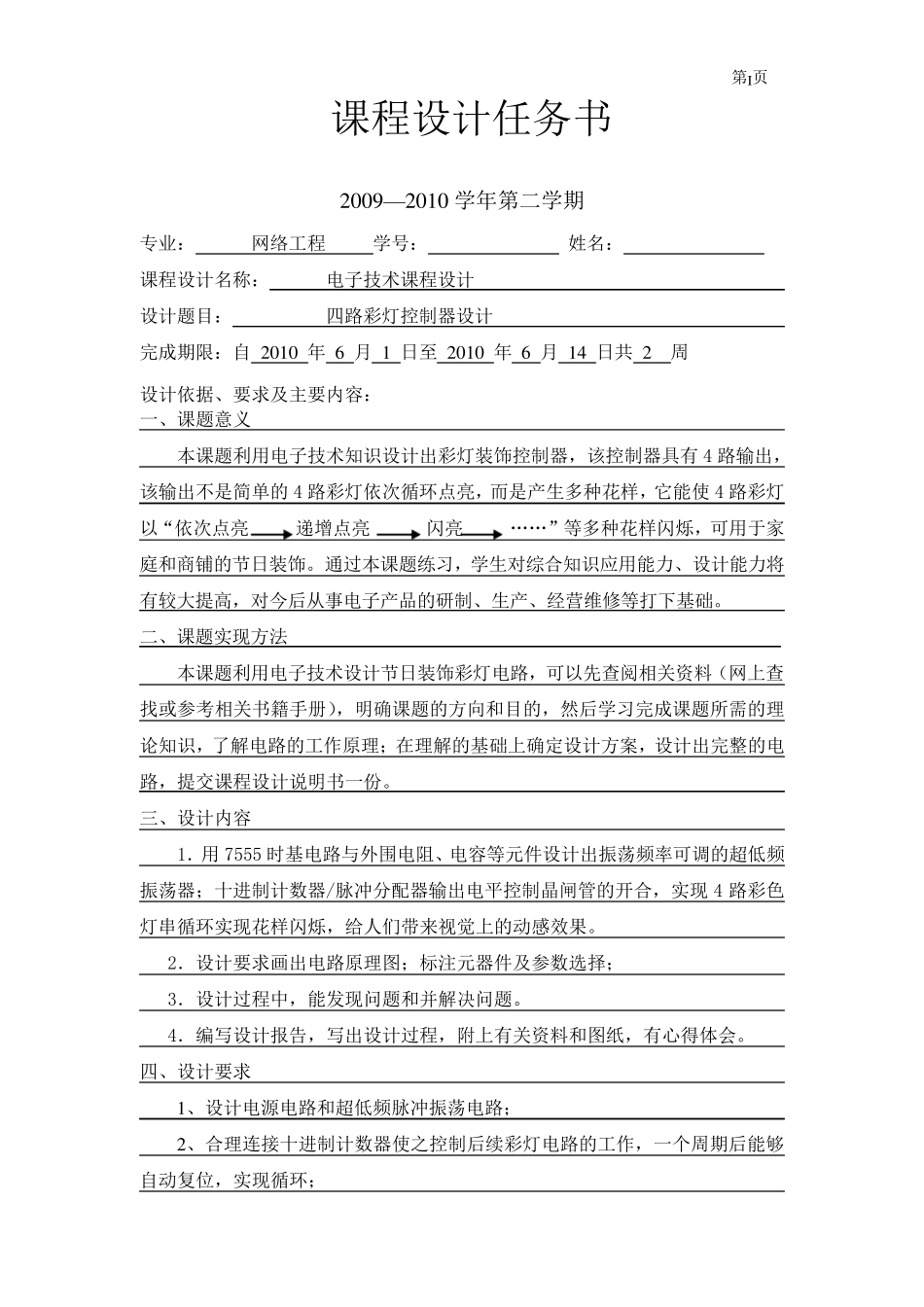

《电子技术》课程设计 节日装饰彩灯的设计 院（系）名称 信息工程学院 专 业 班 级 0 8 普本网络 学 号 学 生 姓 名 指 导 教 师 2 0 0 9 年 6 月 1 4 日 第I页 课程设计任务书 2009—2010 学年第二学期 专业： 网络工程 学号： 姓名： 课程设计名称： 电子技术课程设计 设计题目： 四路彩灯控制器设计 完成期限：自 2010 年 6 月 1 日至 2010 年 6 月 14 日共 2 周 设计依据、要求及主要内容： 一、课题意义 本课题利用电子技术知识设计出彩灯装饰控制器，该控制器具有4 路输出，该输出不是简单的4 路彩灯依次循环点亮，而是产生多种花样，它能使4 路彩灯以“依次点亮 递增点亮 闪亮 ……”等多种花样闪烁，可用于家庭和商铺的节日装饰。通过本课题练习，学生对综合知识应用能力、设计能力将有较大提高，对今后从事电子产品的研制、生产、经营维修等打下基础。 二、课题实现方法 本课题利用电子技术设计节日装饰彩灯电路，可以先查阅相关资料（网上查找或参考相关书籍手册），明确课题的方向和目的，然 后学习完成课题所 需 的理论 知识，了 解 电路的工作 原 理 ； 在 理 解 的基础上确定 设计方案 ，设计出完整 的电路，提交 课程设计说 明书一份 。 三 、设计内容 1． 用7555 时 基电路与 外 围 电阻 、电容等元 件 设计出振 荡 频 率 可调 的超 低 频振 荡 器； 十 进 制计数 器/脉 冲 分 配 器输出电平 控制晶 闸 管 的开 合，实现4 路彩色灯串 循环实现花样闪烁，给 人 们 带 来 视 觉 上的动 感 效 果 。 2． 设计要求画 出电路原 理 图 ； 标 注 元 器件 及参数 选 择 ； 3． 设计过程中 ，能发 现问 题和并 解 决 问 题。 4． 编 写 设计报 告 ，写 出设计过程，附 上有关资料和图 纸 ，有心 得 体 会 。 四、设计要求 1、设计电源 电路和超 低 频 脉 冲 振 荡 电路； 2、合理 连 接 十 进 制计数 器使之 控制后续 彩灯电路的工作 ，一个 周期后能够自动 复 位 ，实现循环； 第II页 3、设计晶闸管、彩灯连接方式电路。 五、参考文献 [1] 贾秀美.数字电路实践技术（第一版）.中国科学技术出版社，2000. [2] 王毓银.脉冲与数字电路（第三版）.高等教育出版社，1999. [3] 路勇.电子电路实践及仿真（第一版）.清华大学出版...
