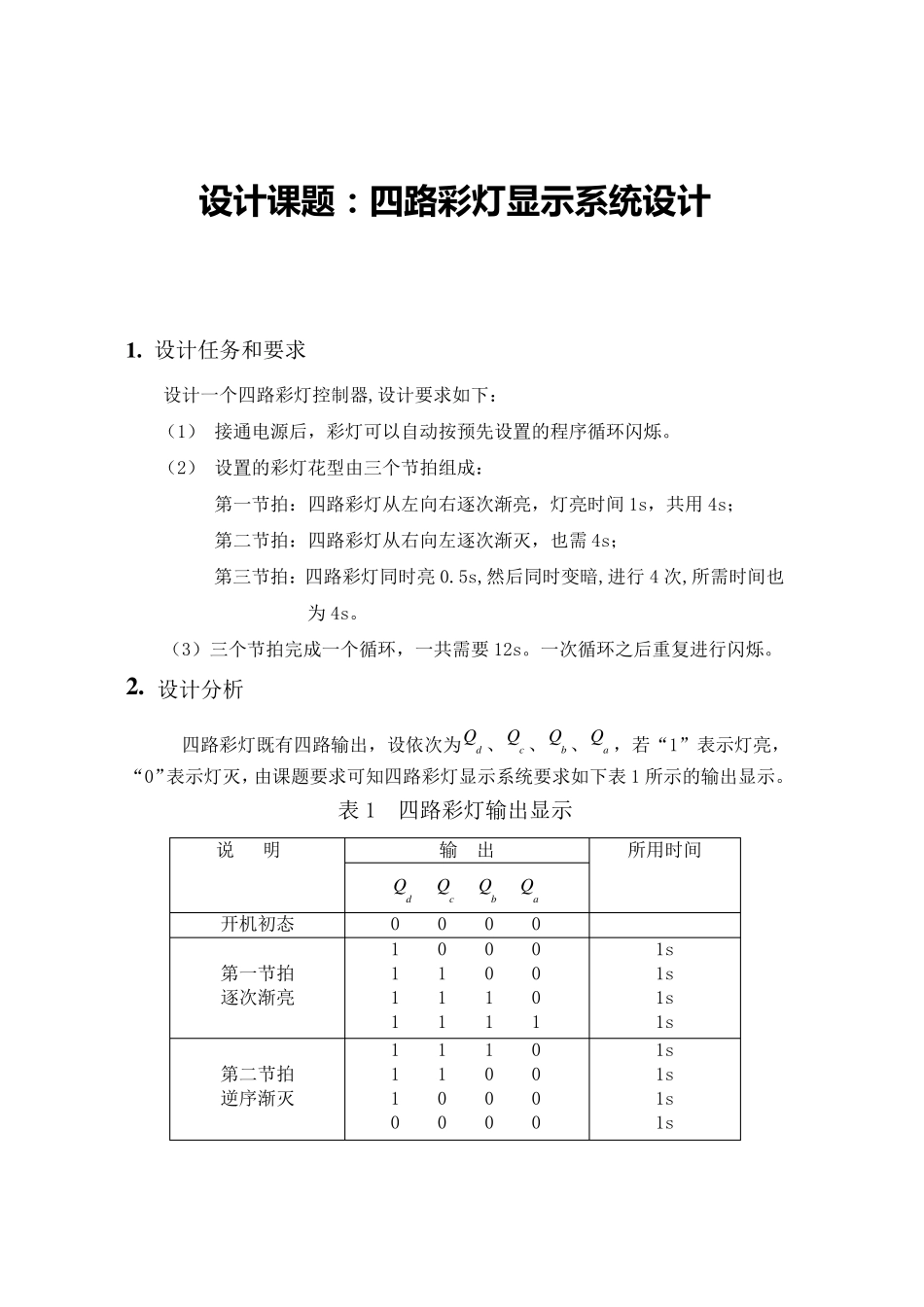

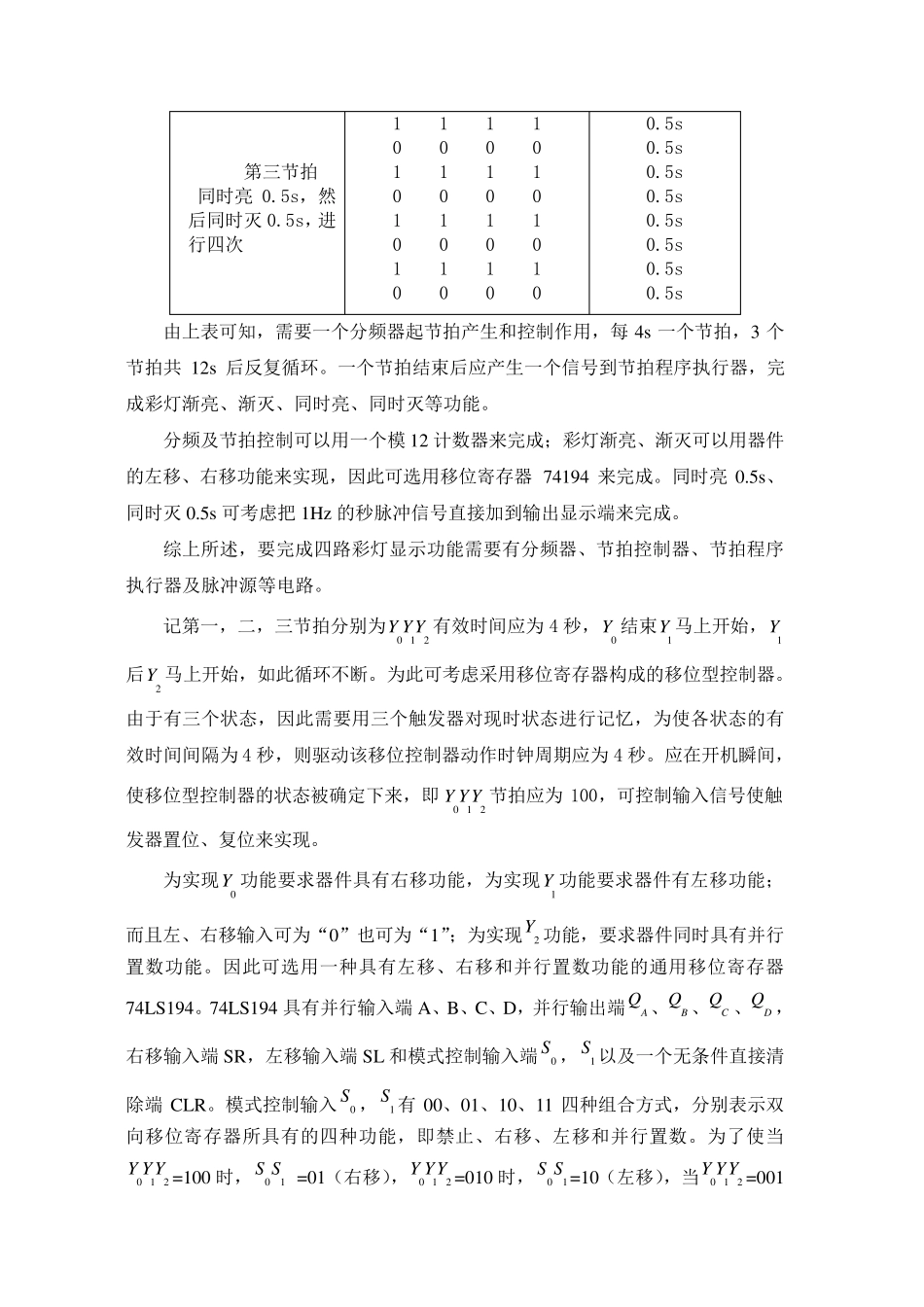

数 字 电 路 逻 辑 设 计 课 程 设 计 专业班级: 姓 名: 学 号: 设 计 课 题 : 四路彩灯显示系统设 计 1 . 设计任务和要求 设计一个四路彩灯控制器,设计要求如下: (1) 接通电源后,彩灯可以自动按预先设置的程序循环闪烁。 (2) 设置的彩灯花型由三个节拍组成: 第一节拍:四路彩灯从左向右逐次渐亮,灯亮时间1s,共用4s; 第二节拍:四路彩灯从右向左逐次渐灭,也需4s; 第三节拍:四路彩灯同时亮0.5s,然后同时变暗,进行4 次,所需时间也为4s。 (3)三个节拍完成一个循环,一共需要12s。一次循环之后重复进行闪烁。 2 . 设计分析 四路彩灯既有四路输出,设依次为dQ 、cQ 、bQ 、aQ ,若“1”表示灯亮,“0”表示灯灭,由课题要求可知四路彩灯显示系统要求如下表 1 所示的输出显示。 表 1 四路彩灯输出显示 说 明 输 出 所用时间 dQ cQ bQ aQ 开机初态 0 0 0 0 第一节拍 逐次渐亮 1 0 0 0 1 1 0 0 1 1 1 0 1 1 1 1 1s 1s 1s 1s 第二节拍 逆序渐灭 1 1 1 0 1 1 0 0 1 0 0 0 0 0 0 0 1s 1s 1s 1s 第 三 节 拍 同 时 亮0.5s, 然后 同 时 灭 0.5s, 进行 四 次 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 0.5s 0.5s 0.5s 0.5s 0.5s 0.5s 0.5s 0.5s 由 上 表 可 知 , 需 要 一 个 分 频 器 起 节 拍 产 生 和 控 制 作 用 , 每4s 一 个 节 拍 , 3 个节 拍 共12s 后 反 复 循 环 。 一 个 节 拍 结 束 后 应 产 生 一 个 信 号 到 节 拍 程 序 执 行 器 , 完成 彩 灯 渐 亮 、 渐 灭 、 同 时 亮 、 同 时 灭 等 功 能 。 分 频 及 节 拍 控 制 可 以 用 一 个 模 12 计 数 器 来 完 成 ; 彩 灯 渐 亮 、 渐 灭 可 以 用 器 件的 左 移 、 右 移 功 能 来 实 现 , 因 此 可 选 用 移 位 寄 存 器74194 来 完 成 。 同 时 亮0.5s、同 时 灭 0.5s 可 考 虑 把 1Hz 的 秒 脉 冲 信 号 直 接 加 到 输 出 显 示 端 来 完 成 。 综 上 所 述 , 要 完 成 四 路 彩 灯 显 示 功 能 需 要 有 分 频 器 、 节 拍 控 制 器 、 节 拍...
